Baita = grande, enorme = big, huge  e Tchê = você, tu = you = usted

Baita e tchê são expressões usadas no sul do Brasil, uma homenagem aos colegas do sul e uma brincadeira com o nome “BITX”.

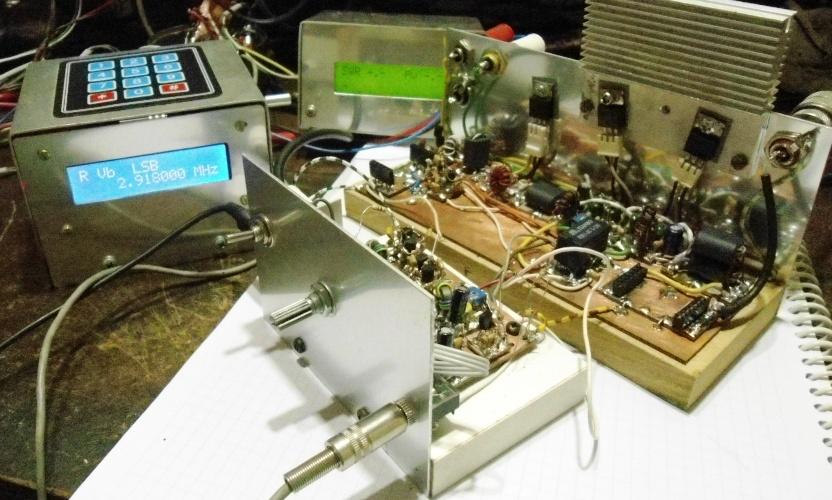

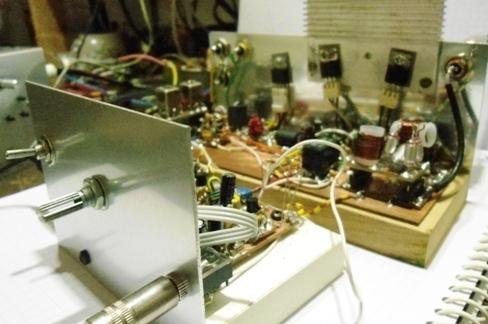

Foto: Baita tchê com DDS e SWR/PWR meter

Este é um projeto que estava na gaveta faz muito tempo, montei e aqui esta para ser copiado e montado.

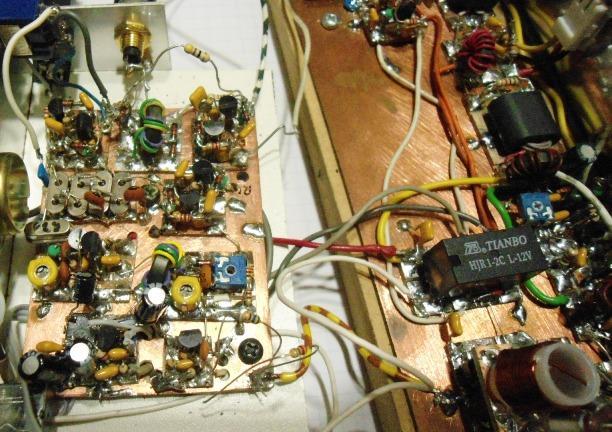

Foto: Baita tchê embaixo a esquerda amplificador de áudio, a direita amplificador de Mike em seguida acima BFO e 1º mixer/modulador

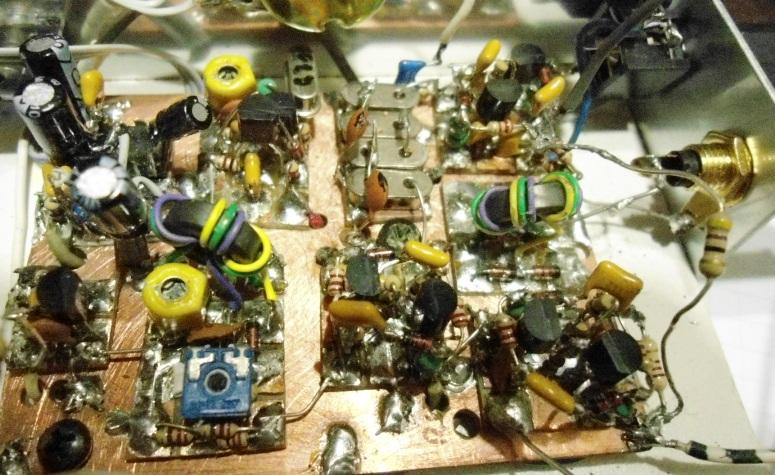

Foto: BaitaTchê completo são 9 módulos da esquerda para direita de baixo para cima: amplificador de áudio, ampl. de Mike, BFO, modulador-mixer, ladder, modulo amplificador, 2º  modulo amplificador, mixer 2, 3º modulo amplificador.

O projeto é modular, como sempre gostei de trabalhar, e tem módulos normais como amplificador de áudio, misturador, BFO etc., mas o BAITA TCHÊ é também um modulo que gera e recebe sinais de SSB ou CW, e requer outro modulo que define a freqüência de operação e amplifica os sinais tanto em recepção como em transmissão, como existem (até agora) três tipos diferentes de módulos de RF eles serão publicados em separado. Apenas um fará parte deste artigo.

Foto: BaitaTchê completo são 9 módulos de cima para baixo e da esquerda para direita: amplificador de áudio, ampl. de Mike, BFO, modulador-mixer, ladder, modulo amplificador, 2º  modulo amplificador, mixer 2, 3º modulo amplificador.

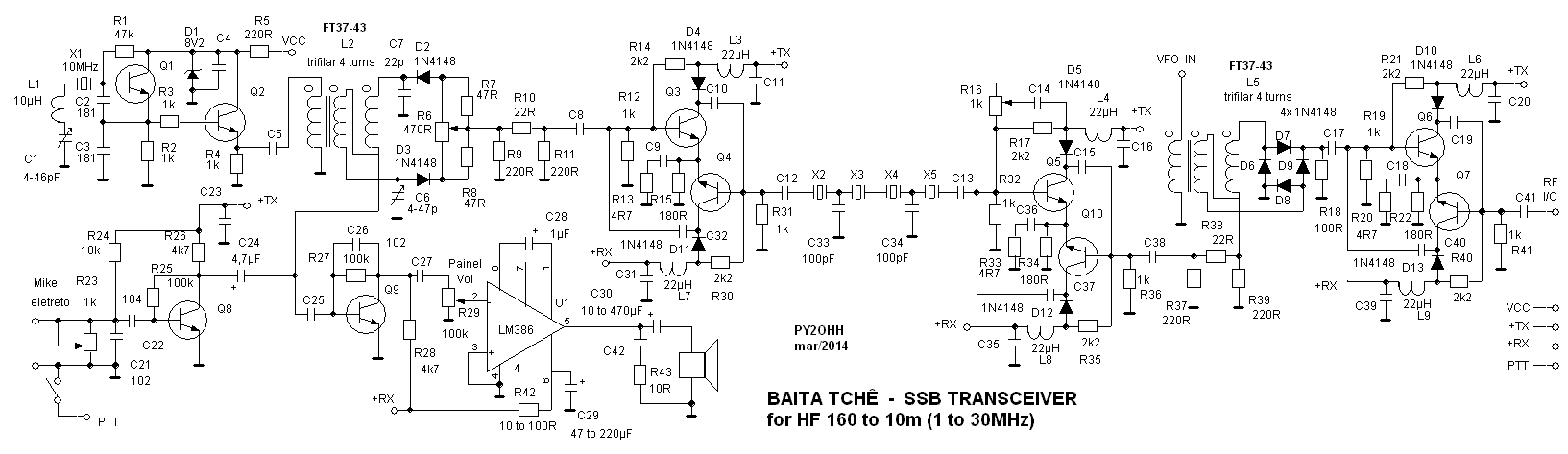

Esquema do gerador:

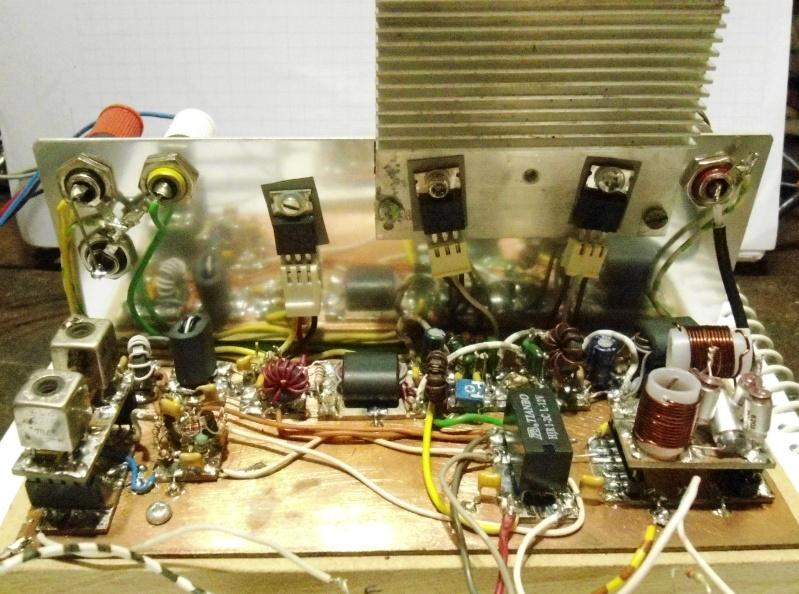

Foto: Modulo de RF, com o BPF à esquerda no soquete e a direita o LPF ambos de 40m

O modulo gerador de RF é baseado no famoso BITX, mas tem o esquema redesenhado com menor numero de componentes, maior ganho por estagio. A adição de um amplificador de RF na entrada da recepção traz um aumento da sensibilidade. O redesenho do amplificador de áudio aumentou o volume sonoro. O QRM esta abaixo dos níveis de receptores comerciais. O ajuste do BFO tem um alcance maior que o normal. E as maiores qualidades deste gerador é a facilidade de conseguir os componentes, mesmo de sucata, com a qualidade do modulador DSB que permite um ajuste de “ZERO RF” preciso em transmissão.

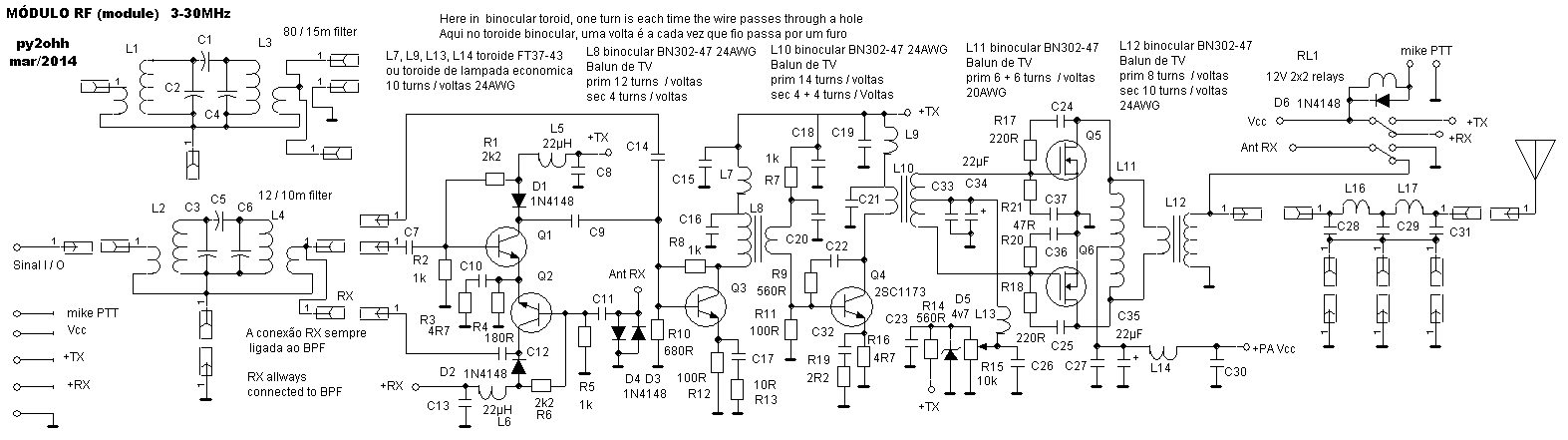

Esquema do módulo de RF

O modulo de RF foi baseado no projeto de um amplificador de 10W de HF já não comercializado pela KITSANDPARTS, o projeto original usava transistores bipolares e outro tipo de toroides.

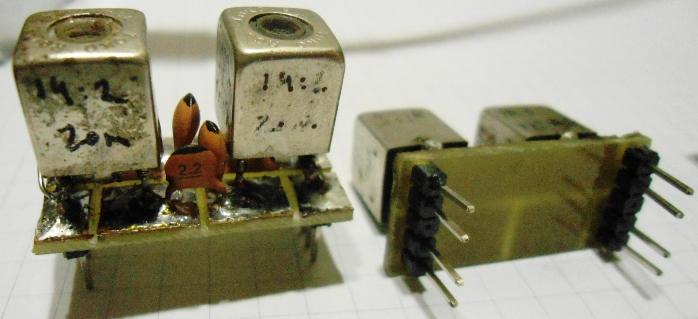

Foto: BPF ou filtro passa banda montado em modulo e com pinos machos padrão.

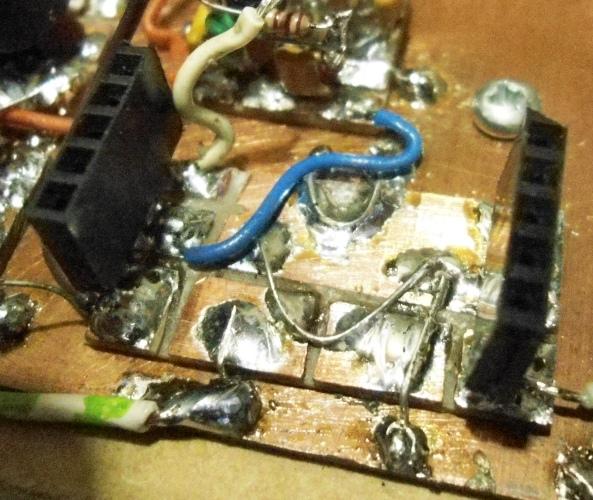

Foto: Soquete fêmea do BPF com pinos fêmea padrão (comprados na China).

Este projeto tem o filtro passa banda e o filtro passa baixas intercambiáveis e o primeiro usa terminal tipo fêmea comum e o segundo a fêmea é um soquete de circuito integrado. Usamos o soquete de CI, pois admite uma passagem maior de corrente. Nas bandas de 10 e 12m o filtro passa banda seleciona a operação de um amplificador de RF em transmissão, este amplificador compensa as perdas nestas freqüências e não pode ser incorporado em freqüências menores, pois já possuem o ganho adequado.

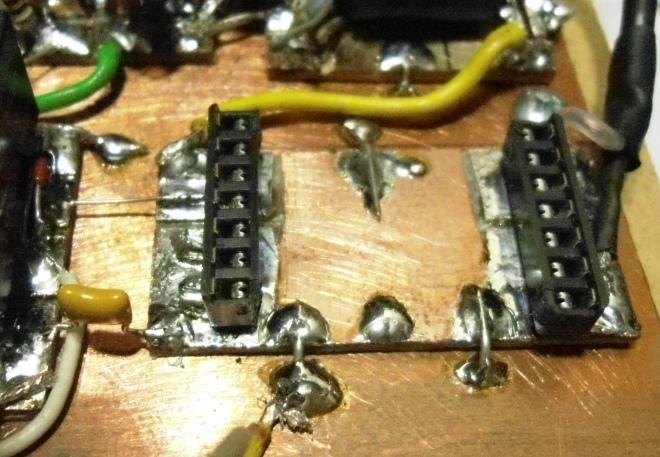

Foto: Filtro passa baixas soquete fêmea, montado com soquete de circuito integrado.

Foto: Filtro Passa baixas LPF (20m) montado com pinos machos.

O uso dos filtros intercambiáveis resultou em uma simplificação de montagem, tornando o circuito mais fácil de ser montado, ou mesmo ter o numero de bandas na medida desejada pelo montador.

A montagem dos filtros pode ser obtida em outros artigos da minha pagina como ararinha6 ou carcará multibandas.

Caso o colega se interesse por montar este projeto, que exige um nível elevado de experiência, eu recomendo começar colecionando os componentes mais difíceis, como os toroides binoculares, transformadores toko ou toroides Amidon (para o filtro passa banda) e os capacitores de 500V necessários ao filtro passa baixas para potencias mais altas (próximas de 100W). Fico ao dispor dos colegas para ajudar ou orientar a compra de qualquer componente.

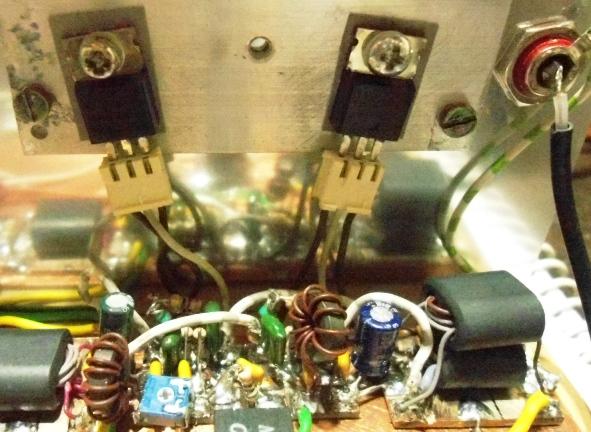

Foto: Detalhe o push-pull IRFs montados com material de sucata, eletrolíticos, toroides dos choques de RF, isolador dos transistores, dissipador dos transistores, fios e capacitores em geral

O circuito emprega os IRF530 na saída que com alimentação de 13,8V fornecem 18W com 13,8V e 25W com 22V em 40m, já em 20m 13W com 13.8V e 20W com 22V, nos 10m 8,5W com 13,8V e 13,1W com 22V.

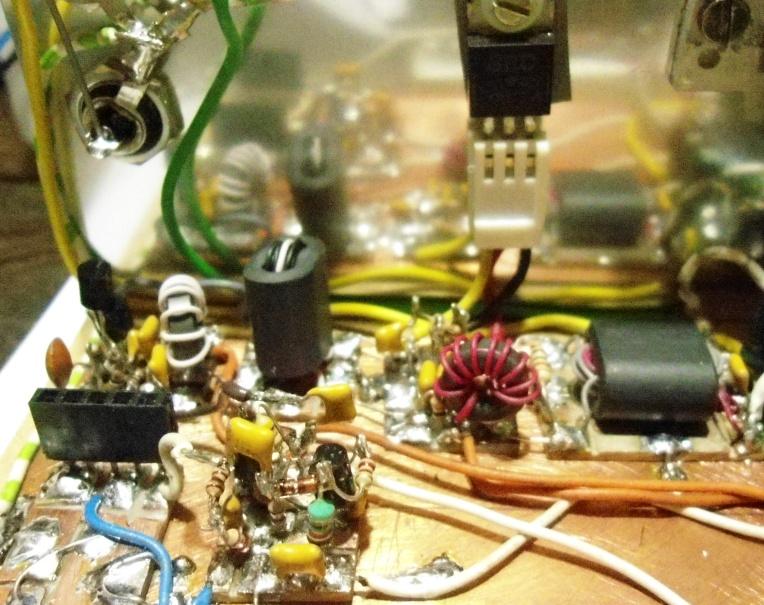

Foto: Detalhe do driver e buffer do tx:  ao centro em baixo aparece o 4º modulo amplificador (montados em uma placa de 15x15mm em estilo livre, auto suportado com I/O na base).

Os IRF5xx podem ser alimentados no máximo com 30V, já os da linha IRF6xx podem ir até 60V. Com IRF610 a 48V em 40m com carga fantasma chegou aos 60W. Com O IRF710 (pode ir a 120V) com 84V em 40m atingiu 80W. O uso de dissipador e ventilador é necessário, pois entre 30 a 50%  da potencia de entrada é dissipada pelos transistores (depende da classe de operação ou corrente de repouso do IRF).

Em todos os testes queimei um só IRF530 por falta de dissipador, o circuito é bem estável e se oscila é por excesso de ganho nos estágios anteriores, mas não colocam em risco os transistores.

Os toroides binoculares foram montados com fio rígido, de cabo telefônico, use fio colorido para facilitar. Os toroides foram fixados em uma pequena placa como um modulo.

O bias ou corrente de repouso dos IRFs (juntos) deve ser ajustada em 100mA no mínimo e no Maximo a 300mA. Sempre que os IRFs forem trocados ou ao ligar a primeira vez certifique-se que o trimpot esteja voltado ao terra.

O trimpot R16 deve ser ajustado, na menor freqüência de operação, de tal forma a não alterar a corrente de repouso dos IRFs, em transmissão, sem modulação.

O detalhamento dos enrolamentos e da montagem poderá ser feito, dependendo do interesse dos colegas montadores.

LISTA DE MATERIAL DO BAITA TCHÊ

LISTA DE MATERIAL DO AMPLIFICADOR DE RF

Em breve o Baita Tchê com outros módulos de RF.... e outros geradores de SSB...

73 de py2ohh Miguel
