ARDUTESTER ... um testa tudo com arduino
Desenvolvido por Markus Frejek, eu li sobre este testa - tudo no blog
do Nicu Florica.
A montagem é super simples ... já o codigo não ...
mas funciona relativamente bem ... tem bugs. Mas mesmo sem ser expert
em C já acertei algumas coisas.
Vale a pena montar pelo teste de transistores que identifica o tipo e
mostra alguns parametros, que ajuda muito.
Testei com sucesso capacitores (acima de 100pF mas pode testar acima de
25pF), resistores de 0,1 a 25MOhms, transistores NPN e PNP MOSFET,
diodos, diodo varicap (mostra a capacitancia com 0V ou a maxima se
maior que 100pF), Indutores maiores que 100µH .
O aparelho tem tres lides de medida e ao colocarmos aleatoriamente um
componente ele identifica o componente e mostra onde esta ligado cada
ponta.

O projeto parou de ser desenvolvido, sem estar acabado, mas conseguimos
recuperar a ultima versão, para quem quizer montar.
O teste de capacitores e indutores não atende as necessidades de
um radioamador, o mesmo podemos dizer dos clones vendidos na
China.
Mas para quem quer um teste de transitores bom ou que aprender mais
sobre o arduino e eletricidade este é um prato cheio !
Montagem
Montei com um Uno no protboard e com um Nano em uma placa de montagens,
os dois funcionaram bem, um bug que aparece nas minhas montagens
é que, as vezes, mostra um capacitor entre dois lides , sendo
que os lides estão vazios ou livres.

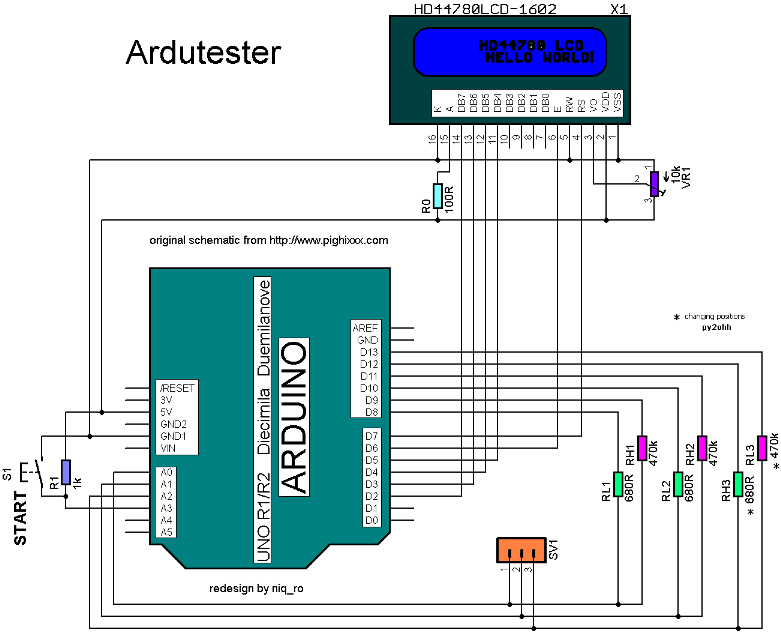

A montagem é extremamente simples e requer 8 resistores, um
botão, a placa de montagem o arduino, um trimpot e um LCD de
duas linhas .

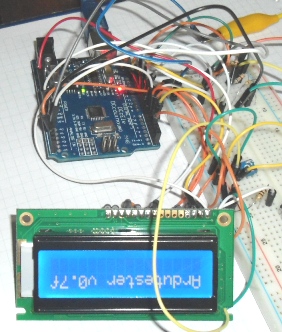

Montagem experimental em protoboard, com arduino Uno.
Modificações :
Aumentei o valor do resitor de 1k para 10k.
Medi em um multimetro digital resitores de 1% de precisão entre
100k e 1M ...e entre 100R e 1k..para verificar a precisão das
medidas ... estava OK .
Caso não esteja OK e o erro seja grande ... existem dois
caminhos ... um é emprestar um multimetro melhor outro é
calcular o erro e corrigir (faça por regra de tres ...se
não souber como fazer, me escreva...)
Medi então alguns resistores de 680R e de 470k, separei 3 +
3 com valores iguais e substitui no sketch os valores encontrados.
O ideal é usar resistores com 1% ou maior precisão para
dar bons resultados, como não tinha estes valores selecionei
medindo eles.

Chega de papo vamos ao sketch
Ardutester.rar (TXT original e INO
versão modificada py2ohh)

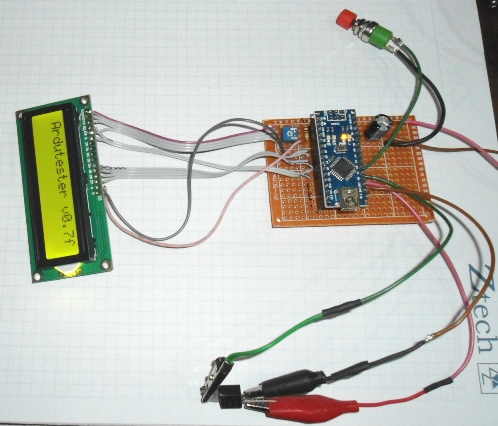

Montagem em PCB com um Arduino Nano
Monte teste modifique ... escreva relatando as medições e
as alterações bem sucedidas.

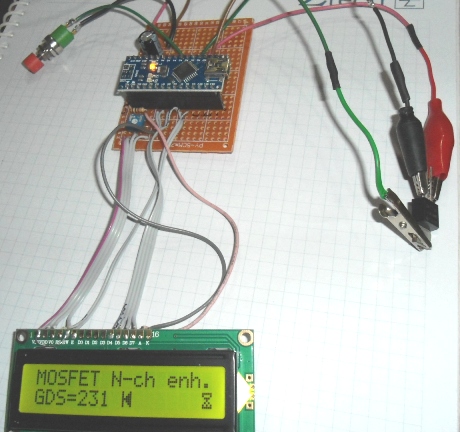

Testando um MOSFET tela 1 sendo 1 fio preto de teste, 2 fio vermelho e
3 fio verde

Testando um MOSFET tela 2
73 de py2ohh miguel
