VFO DDS ARDUINO
- AD9850 - IR REMOTE
Ola amigos

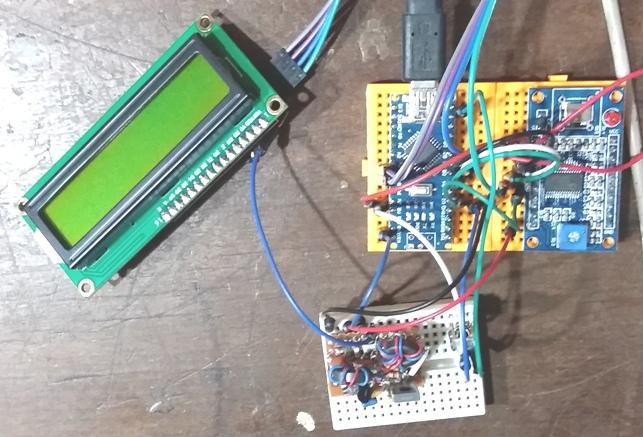

FOTO: MONTAGEM COM O ARDUINO NANO
Resolvemos publicar este DDS usando o Arduino com controle remoto, como
estou descrevendo como iniciar no Arduino via radio, ou
seja montando
coisas par uso em radio, no blogspot arduino4radio. Como as coisas
demoram para acontecer por lá e tem muitos colegas apressados
aqui vai um pitaco do que fizemos.
De antemão aviso que não estudei
programação e aprendi sozinho a
programar, como tambem eletronica, pois nunca fui a escola destas
materias ... de informatica tive algumas aulas de Fortran faz uns 40
anos, na Faculdade de matematica eram computadores IBM/360 de grande
porte , usavam cartões perfurados para carregar os
programas, visto isso praticamente nunca estudei informatica.
Este programa como outros que faço pode ser em muito
aperfeiçoado e isto deixo a cargo de quem entende do assunto,
sei que a ideia de como fazer tambem tem seu valor e este
trabalho é exatamente para isso, para divulgar a ideia, o
programa funciona e certamente deve ter Bugs, mas ao menos
servirá para uso
em nosso Hobby.
Trabalha de 1Hz a 42MHz de 1 em 1 Hz e a operação
é via controle remoto.
A montagem é simples pois utilisa modulos comprados prontos,
montagem mesmo somente do driver que possui dois transistores.
Video no YOUTUBE
deste VFO

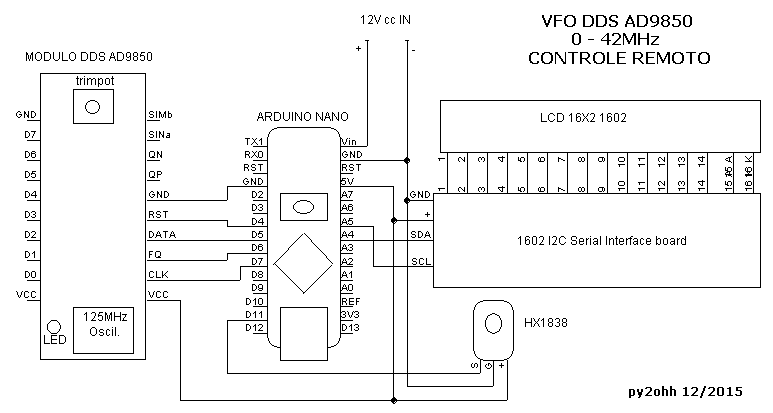

Vamos ao esquema

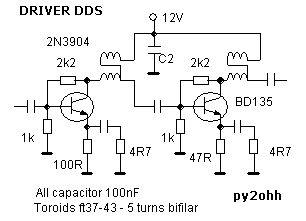

Driver
Os transistores do driver podem ser substituidos
2N3904 = 2N2222 = BC547 = BC548
BD135 = DB137 = BD139 = 2N2218 = 2N2219 estes transistores devem ser da
Phlips ou Motorola.
Os toroides podem ser substituidos por toroides retirados de lampadas
economicas. Eu sempre enrolo em fios tipo 30AWG encapados por plastico
colorido, que ajuda na identificação (retirados de cabos
telefonicos)
Eu montei em um modulo e fixei em um placa de circuito impresso
comercial com ilhas para cada furo, assim soldei pinos macho,
para Vcc, terra entra de RF e saida de RF, assim se tornou um shield do
arduino. E facilita a montagem em uma placa comercial com
soquetes ou conectores femea.

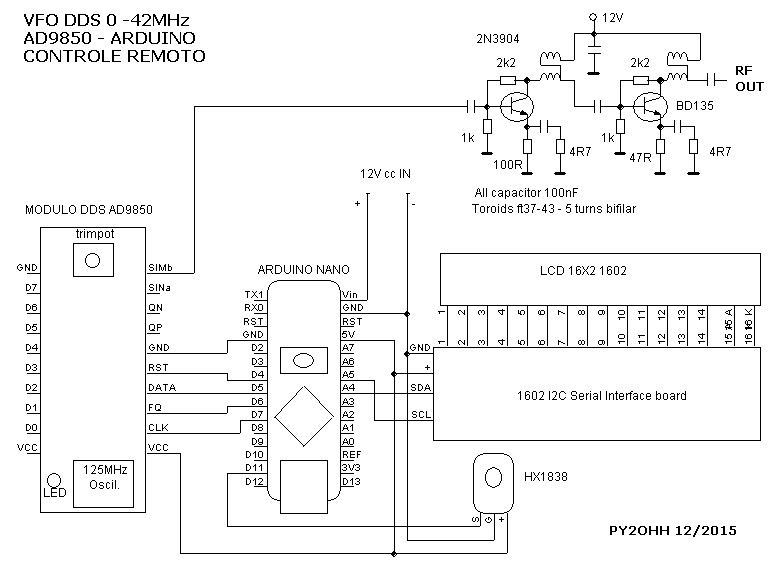

Montagem completa

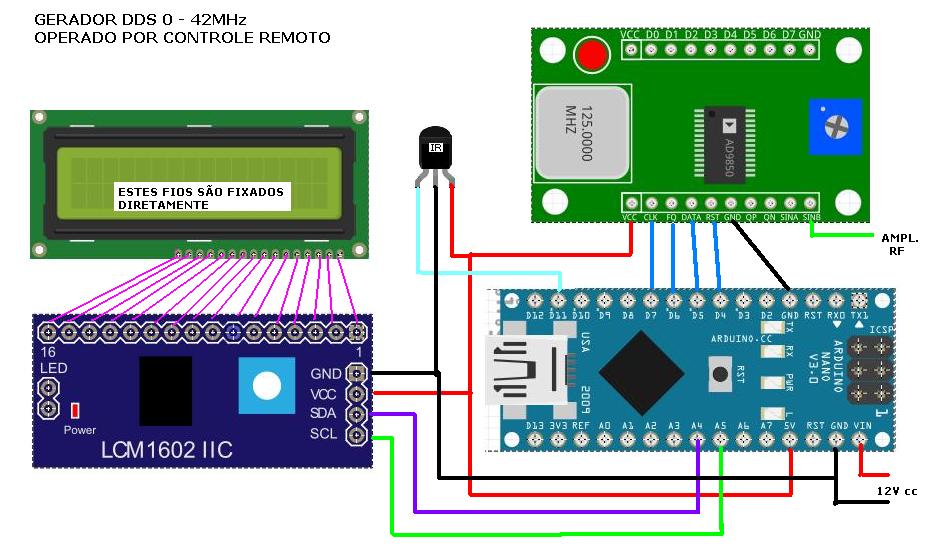

O esquema chapeado do VFO sem o amplificador de RF
Note que o circuito que opera o I2C ligado ao display de LCD é
soldado diretamente no LCD, mas pode ser soqueteado tambem.

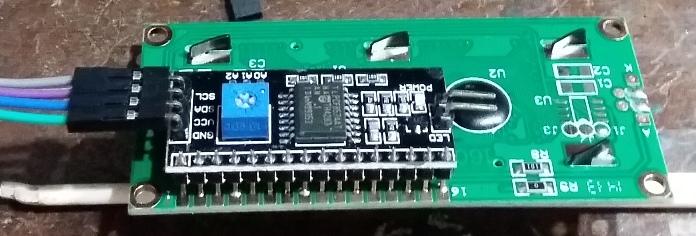

FOTO : MODULOI2C SOLDADO AO DISPLAY LCD 1602
Lista de material e onde comprar
01 Arduino nano Atmega 328 + USB cable for Arduino - (CH340 driver) - V3.0
Compre com um cabo se vc não possuir um, este cabo é de
conector USB normal para conector mini USBb, o USBb é um
conector usado por maquinas fotograficas e alguns videogames,
é facil de confundir com USBa usado por celulares Sansung
... na duvida compre o primeiro com cabo e se comprar outros compre
sem o cabo.
Com cabo
no Ebay sai por volta de R$12,80 com frete gratis, sem o cabo R$8,80
Na Dealextreme com cabo sai por R$26
Na Aliexpress com cabo sai por R$10 e sem o cabo por R$7,30 ... neste
voce pode comprar com pagamento por boleto bancario.
No mercado livre vc paga R$19 mais correio
Na Flip Flop (Brasil) vc paga R$60 mais o frete.
01 LCD 2 linhas de 16 caracteres 2x16 ou 1602 com back light
Ebay R$6,50 frete gratis
Dealextreme R$15 frete gratis
Aliexpress R$5,60 frete gratis
ML R$10 incluir frete
Flip Flop R$19 mais frete.
01 controlador I2C para LCD1602 16x2
Ebay R$3,50 frete gratis
Dealextreme R$7,56
Aliexpress R$3,29 e R$7,70 o jogo LCD + controlador I2C com frete
gratis
MLR$ 12 mais frete
Flip Flop R$16 mais frete
01 Modulo DDS AD9850
Ebay R$32 frete gratis
Dealextreme
R$32,50 frete gratis
Aliexpress R$33,50 frete gratis
ML R$75 mais frete
Flip Flop não tem
01 Sensor de IR HX1838
Pode ser retirado de TV ou videocassete ou outro aparelho que fosse
controlado por conproleremoro IR (infra vermelho).
Ebay 10 peças R$3,90 ou 1 pç mais controle remoto (sem
bateria incluida) 4,78 frete gratis
Dealextreme 01pç com controle remoto (sem bateria incluida) R$12 frete gratis
Aliexpress 01pç com
controle remoto (sem bateria incluida) R$4,60 -
100pçs HX1838 R$32 frete gratis
ML 01pç
com controle remoto (sem bateria incluida) R$13 mais frete
Flip Flop não tem
Material adicional
Connectors 40 pins female - regua de 40 pinos de conector femea
soldavel
Ebay
R$3,67 10 peças frete gratis
Aliexpress R$4,80 10 peças frete gratis
ML R$1,14 cada incluir frete
Conector BNC painel para RF
Ebay R$4,50 10 peças frete gratis
Aliexpress R$ 15,30 10 peças frete gratis
Placa PCB padrão com ilhas isoladas
Ebay 70mmx90mm 10 peças R$10 com frete gratis
Aliexpress 70mmx90mm R$ 12,00 10
peças frete gratis

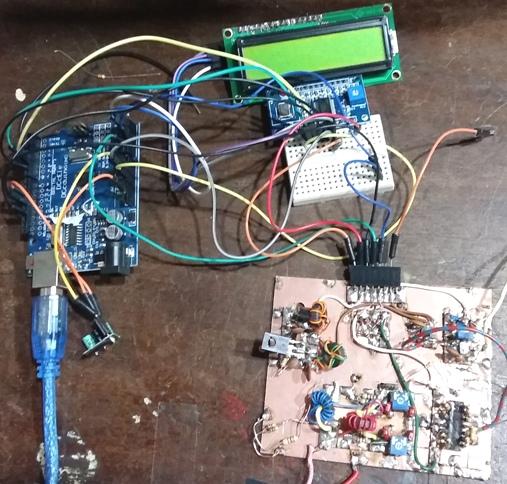

FOTO : MONTAGEM EXPERIMENTAL COM ARDUINO UNO (embaixo, a direita,
placa com modulos de amplificador de RF (BD135) , sensor de SWR (2
toroides) , amplificador de sinais (LM324), amplificador com J310,
fonte com 78l05, diodos zener de 4v7(segurança do arduino) e
terminal de saida)
Estes modulos são para o testador de filtros (BD135 78l05
e J310) e para o analizador de antenas (SWR LM324 e zener) - no
arduino altera somente o software
Montagem livre - o VFO pode ficar em caixa plastica mas
é preferivel montar em caixa metalica, quem preferir : montar um
controlador com 7805 e alimentar diretamente o Arduino.
Para funciona obviamente é necessario que os codigos das teclas
do controle remoto sejam reconhecidas pelo Arduino, e como cada
controle remoto tem um codigo especial é necessario descobrir
este codigo.
para isto apos a montagem este programa deve ser carregado
Nota a biblioteca IRremote.h deve ser
baixada deste link e adicionada ao programador do Arduino
https://github.com/z3t0/Arduino-IRremote
Sketch
(programa do arduino)
/* Sensor de Infravermelho IR Lê e imprime na porta
serial do PC, o valor em HEX hexadecimal, da tecla pressionanda,
do controle remoto.
___
|( )| PINO 1 = Sinal para o arduino pino 11
|___| PIN) 2 = Terra ou GND
| | | PINO 3 = 3V3
| | |
1 2 3
Arduino IRremote livraria
https://github.com/z3t0/Arduino-IRremote
*/
#include <IRremote.h>
int PINO_RX = 11; //define o pino 11 como de recepção
IRrecv irrecv(PINO_RX);// define o pino 11 como receptor de
Infravermelho
decode_results resultado; // passa os valores lidos para a variavel
resultado
void setup()
{
Serial.begin(9600); // Inicia a comunicação serial
irrecv.enableIRIn(); // Inicia a recepção de
Infravermelho IR
}
void loop() {
if (irrecv.decode(&resultado)) { // if = se tiver
algum valor em resultado faça as linhs seguintes até
// a chave se não pule
Serial.println(resultado.value, HEX);// coloca na
seria (tela do PC) o valor hexadecimadl da tecla apertada
irrecv.resume(); // pronta para receber o proximo
valor
}// fecha o comando if
}
Anote o valor hexa, de cada tecla, exibido no monitor do PC.
Depois altere no sketch do VFO abaixo, um codigo para cada tecla
lembre-se que vc precisa teclar uma tecla para mudar a frequencia por
numeros e outra tecal no final para confirmar.
A mudança para cima ou para baixo de numeros de casa
decimais é feita por uma tecla + para subir e por uma tecla -
para descer .... já uma tecla define se o cursor para
mudança de caixa vai a esquerda <= outra tela define
se ele vai a direita => ... e a frequencia nesta caso se
altera automaticamente ...
Nota: para este programa ser compilado é necessario adiciona a
biblioteca LiquidCrystal_I2C diponivel neste link :
https://bitbucket.org/fmalpartida/new-liquidcrystal/downloads/LiquidCrystal_V1.2.1.zip
Sktech principal (baseado em varios sketchs retirados da WEB)
#include <Wire.h> // biblioteca comunicação
#include <LiquidCrystal_I2C.h> // biblioteca LCD
#include <IRremote.h> // biblioteca controle remoto
#define W_CLK 7 // Pino D7 -
ligue ao pino (CLK) "word load clock" do modulo AD9850
#define FQ_UD 6 // Pino D6 - ligue ao
pino (FQ) "freq update" do modulo AD9850
#define DATA 5 //Pino D5 - ligue ao pino
(DATA) "serial data load" do modulo AD9850
#define RESET 4 //Pino D4 - ligue ao pino
(RST) "reset" do modulo AD9850
#define FREQCORR 0 // correção de frequencia por software
#define pulseHigh(pin) {digitalWrite(pin, HIGH); digitalWrite(pin,
LOW); }
volatile unsigned long frequencia = 1000000; //
Inicia em 10MHz
String letra; // uma letra ou numero considerado como letra
String palavra = ""; //uma palavra ou sequencia de letras
long numero = 0; // um numero a palavra transformada em numero
int freq; // valor da frequencia
int IRRX_pino = 11; // define o pino de recepção do IR
como D11
IRrecv irrecv(IRRX_pino);
decode_results resultado; // apresenta o valor lido no IR em resultado
float armazenavalor; // armazena o valor lido do IR
int num = 0; // num é um flag ou bandeira se altera a bandeira
ocorre algo
int digi = 5; // posição do cursor da frequencia
começa no meio 5
double degrau = 0.1; // é o valor em que o cursor da frequencia
esta
int i = 1; //
long frmax = 45000000;
long frmin = 10;
int espa = 1;
String branco = " ";
// Inicializa o display, geralmente. no endereco 0x27 o meu eh 0x3F
LiquidCrystal_I2C lcd(0x3F, 2, 1, 0, 4, 5, 6, 7, 3, POSITIVE);
// teclas do controle remoto substitua por exemplo o valor FF6897 da
tecla 0 pelo valor lido no PC ao
// teclar zero no controle remoto
float n0 = 0xFF6897 ; //tecla 0
float n1 = 0xFF30CF ; // tecla 1
float n2 = 0xFF18E7 ; //tecla 2
float n3 = 0xFF7A85 ; //tecla 3
float n4 = 0xFF10EF ; //tecla 4
float n5 = 0xFF38C7 ; //tecla 5
float n6 = 0xFF5AA5 ; //tecla 6
float n7 = 0xFF42BD ; //tecla 7
float n8 = 0xFF4AB5 ; //tecla 8
float n9 = 0xFF52AD ; //tecla9
float nn = 0xFF629D ; //tecla CH entrar valor numerico da freq.
em kHz
float nncfm = 0xFF906F ; //tecla EQ confirma valor numerico da
frequencia
float nce = 0xFF22DD ; //tecla <<= seta cursor a esquerda
float ncd = 0xFF02FD ; //tecla =>> seta cursor a direita
float nsobe = 0xFFA857 ; //tecla + sobe um valor na
posição do cursor
float ndesce = 0xFFE01F ; //tecla - abaixa um valor na
posição do cursor
void setup() {
Serial.begin(9600);
lcd.begin (16, 2);
pinMode(FQ_UD, OUTPUT);
pinMode(W_CLK, OUTPUT);
pinMode(DATA, OUTPUT);
pinMode(RESET, OUTPUT);
pulseHigh(FQ_UD);
irrecv.enableIRIn(); // Inicializa o receptor IR
}
void loop () {
if (frequencia > frmax) {
(frequencia = frmax) ;
}
if (frequencia < frmin) {
(frequencia = frmin);
}
if (frequencia >= 10000000)
{
espa = 1;
branco = " ";
}
if ((frequencia < 10000000) && (frequencia >
999999))
{
(espa = 2);
branco = " 0";
}
if ((frequencia < 1000000) && (frequencia > 99999))
{
(espa = 3);
branco = " 00";
}
if ((frequencia < 100000) && (frequencia > 9999))
{
(espa = 4);
branco = " 000";
}
if ((frequencia < 10000) && (frequencia > 999))
{
(espa = 5);
branco = " 0000";
}
if ((frequencia < 1000) && (frequencia > 99))
{
(espa = 6);
branco = " 00000";
}
if ((frequencia < 100) && (frequencia > 9))
{
(espa = 7);
branco = " 00000";
}
lcd.setCursor(2, 0);
lcd.print("Frequencia");
lcd.setCursor(0, 1);
lcd.print(branco);
lcd.setCursor(espa, 1);
sendFrequency(frequencia);
lcd.print(frequencia);
lcd.print(" Hz");
if (irrecv.decode(&resultado))
{
armazenavalor = (resultado.value);
if (armazenavalor == nn)
{
lcd.clear();
lcd.setCursor(10, 0);
lcd.print("in kHz");
delay (1000);
numerico();
lcd.clear();
}
if (armazenavalor == ncd)
{
digi = (digi + 1);
if (digi > 8 )
{
digi = 1 ;
}
lcd.setCursor(digi, 1);
lcd.cursor();
delay(1000);
}
if (armazenavalor == nce)
{
digi = (digi - 1);
if (digi < 1 )
{
digi = 8 ;
}
lcd.setCursor(digi, 1);
lcd.cursor();
delay(1000);
}
if (armazenavalor == nsobe) //soma
{
do
{
degrau = degrau * 10;
i = i + 1;
} while (i < (10 - digi));
frequencia = frequencia + degrau;
delay(500);
i = 1;
degrau = 0.1;
}
if (armazenavalor == ndesce) //abaixa
{
do
{
degrau = degrau * 10;
i = i + 1;
} while (i < (10 - digi));
frequencia = frequencia - degrau;
delay(500);
i = 1;
degrau = 0.1;
}
lcd.noCursor();
irrecv.resume();
}
num = 0;
}
void tfr_byte(byte data)
{
for (int i = 0; i < 8; i++, data >>= 1) {
digitalWrite(DATA, data & 0x01);
pulseHigh(W_CLK); //after each bit sent,
CLK is pulsed high
}
}
// Send frequency and command word to AD9850
void sendFrequency(double frequencia) {
int32_t freq = frequencia * 4294967295 / (125000000 + FREQCORR);
// note 125 MHz clock on 9850
for (int b = 0; b < 4; b++, freq >>= 8) {
tfr_byte(freq & 0xFF);
}
tfr_byte(0);
pulseHigh(FQ_UD);
}
void numerico() {
// put your main code here, to run repeatedly:
while (num == 0) {
if (irrecv.decode(&resultado))
{
armazenavalor = (resultado.value);
if (armazenavalor == n1)
{
letra = "1";
palavra = palavra + letra;
delay (500);
}
if (armazenavalor == n2)
{
letra = "2";
palavra = palavra + letra;
delay (500);
}
if (armazenavalor == n3)
{
letra = "3";
palavra = palavra + letra;
delay (500);
}
if (armazenavalor == n4)
{
letra = "4";
palavra = palavra + letra;
delay (500);
}
if (armazenavalor == n5)
{
letra = "5";
palavra = palavra + letra;
delay (500);
}
if (armazenavalor == n6)
{
letra = "6";
palavra = palavra + letra;
delay (500);
}
if (armazenavalor == n7)
{
letra = "7";
palavra = palavra + letra;
delay (500);
}
if (armazenavalor == n8)
{
letra = "8";
palavra = palavra + letra;
delay (500);
}
if (armazenavalor == n9)
{
letra = "9";
palavra = palavra + letra;
delay (500);
}
if (armazenavalor == n0)
{
letra = "0";
palavra = palavra + letra;
delay (500);
}
// xero = xero + ero;
//lcd.clear();
lcd.setCursor(0, 0);
lcd.print(palavra);
lcd.print("kHz");
// delay(2000);
if (armazenavalor == nncfm)
{
palavra = (palavra + "000");
numero = palavra.toInt();
lcd.setCursor(0, 1);
if (numero > 45000000) {
(numero =
45000000);
}
if (numero < 1000) {
(numero = 1000);
}
frequencia = numero;
lcd.print(numero);
freq = numero;
palavra = "";
letra = "";
numero = 0;
num = 1;
delay(1000);
}
irrecv.resume();
}
}
}
Arquivos .INO de programação
Identificador de teclas do controle remoto
Programa pricipal -Arduino VFO DDS
Qualquer duvida escrevam
73 de py2ohh miguel
