ARDUINO + AD9833 GERADOR DE FORMA DE ONDA E VFO 2

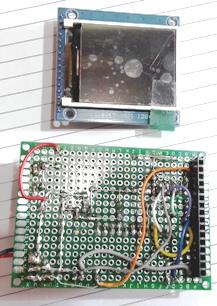

Montagem tipo sandwich

Ola amigos ...como dei de presente o meu gerador tive que construir outro e como não consigo fazer uma copia, pois sempre modifico, assim vamos re-descrever o gerador de ondas quadradas, triangulares e senoidais com o ARDUINO NANO e o modulo DDS AD9833. E de quebra teremos tambem um VFO até 12 MHz.
Este projeto foi baseado no seguinte link :
LINK para a pagina do John
e tambem no primeiro artigo



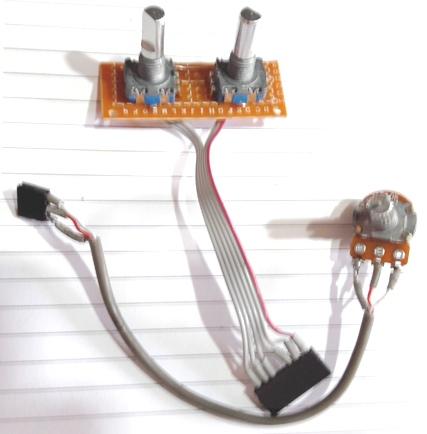

Fizemos mais algumas modificações em hardware, eliminei o rele, refiz o layout.

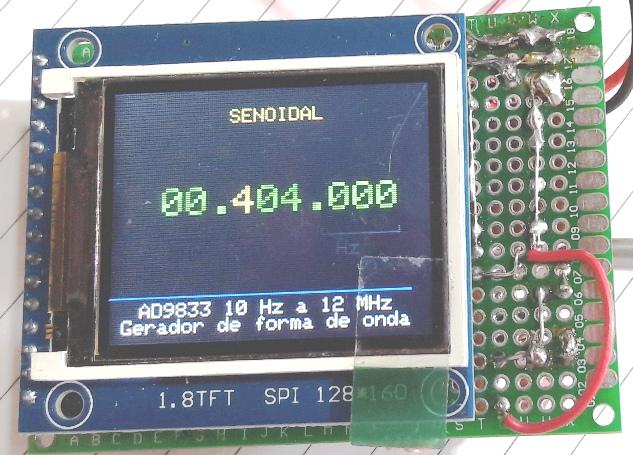

Como o modulo DDS AD9833 é pequeno (15x20mm)  e gera frequencias e sinais com precisão, elegi como um equipamento facil de montar e com muitos recursos. E principalmente por ser um otimo VFO até 12MHz.

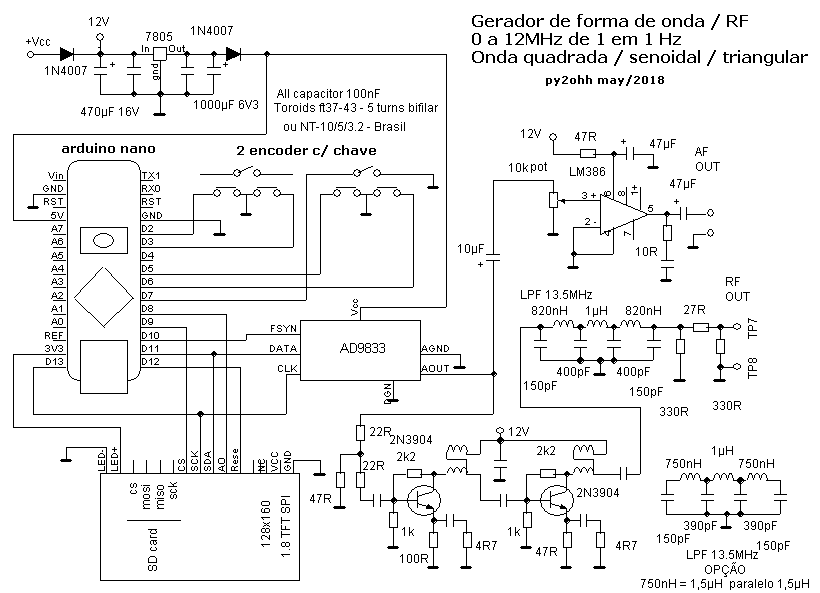

O circuito :


O funcionamento e componentes segue a mesma linha do anterior

Sketch :

O sketch é exatamente como o anterior, sem modificações.

73 de py2ohh miguel
