Amplificador para CAG ou Smeter

Este módulo transforma o sinal de audio em uma tensão continua que pode der utilizada para indicar intensidade de sinais (Smeter) ou regular o ganho de audio (CAV-controle automatico de volume) ou ainda regular o ganho de estagios de RF (AGC ou CAG controle automatico de ganho).

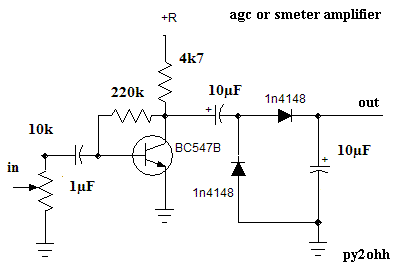

Esquema

Montando

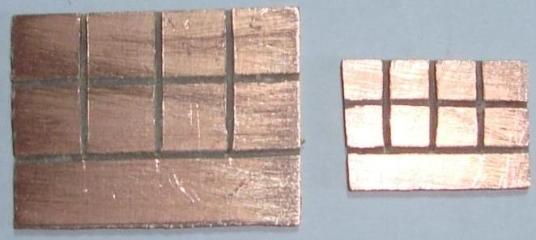

1. Cortando as placas

Grande com 32x24mm - pequena com 20x15mm.

2. Soldando o trimpot

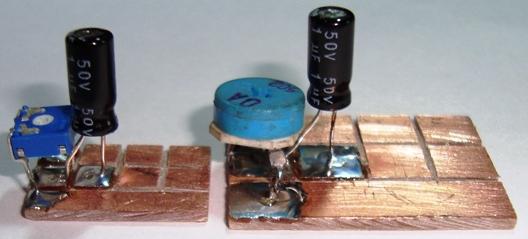

3. Soldando capacitor eletrolitico de 1µF

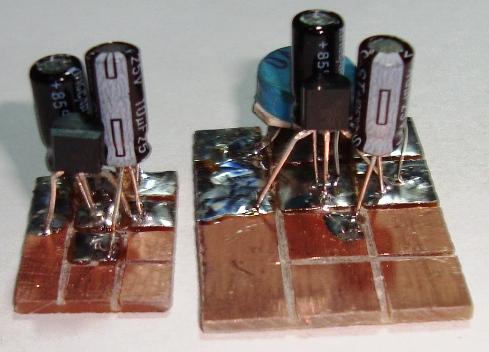

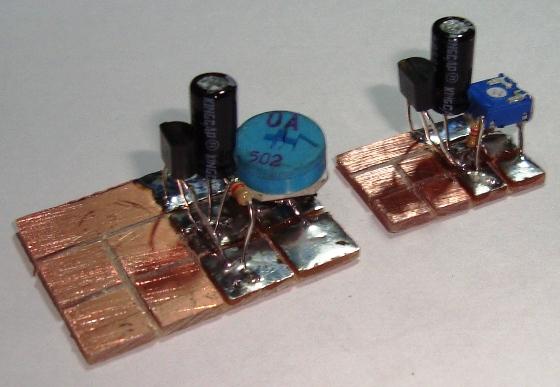

4. Soldando o transistor 2N3904

5. Soldando resistor de base 220k.

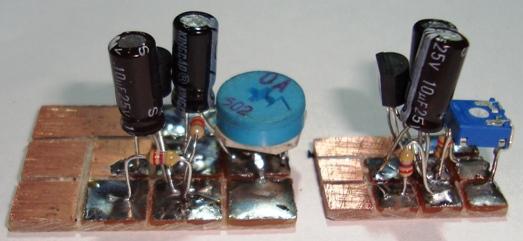

6. Soldando capacitor eletrolitico de 10µF.

7. Soldando resistor de 4k7 do coletor a alimentação.

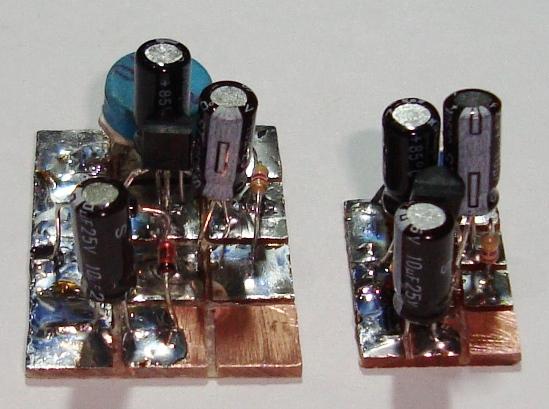

8. Soldando diodo 1N4148

9. Soldando outro diodo 1N4148

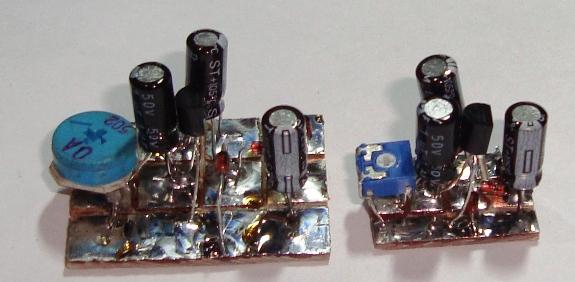

10. Soldando capacitor eletrolitico de 10µF.

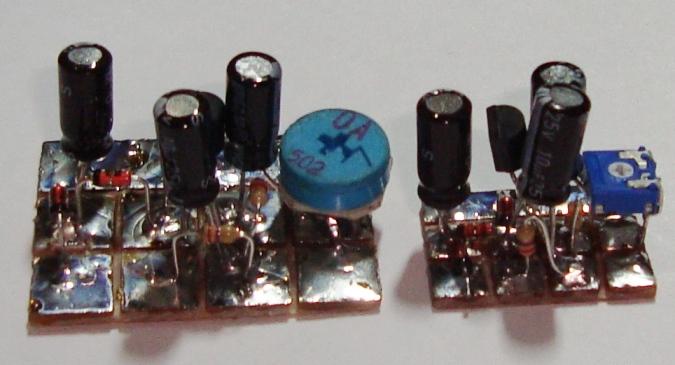

11. Soldando diodo 1N4148

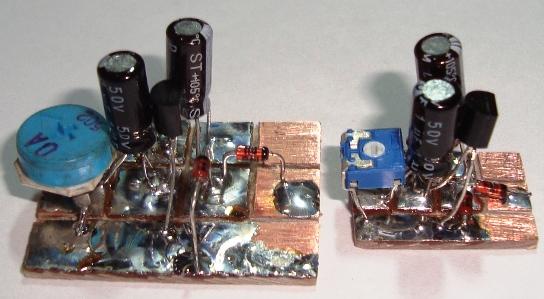

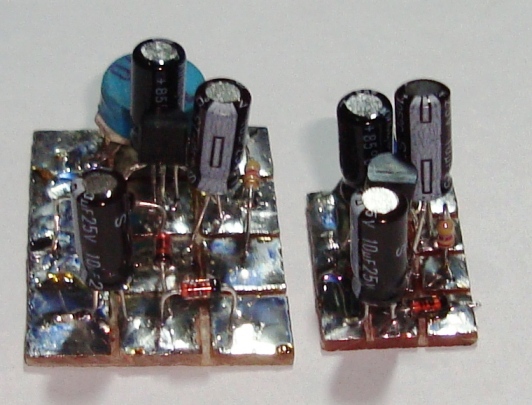

Conjunto pronto

Vamos para outra montagem ?
