Display de 8 leds para voltimetro, Smeter, medidor de potencia, indicador de SWR.

No Ararinha utilizamos para medir sinais S e para indicar a potencia relativa de saida. Foto ararinha 5.

Montagem

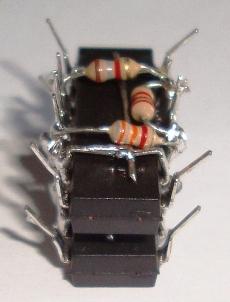

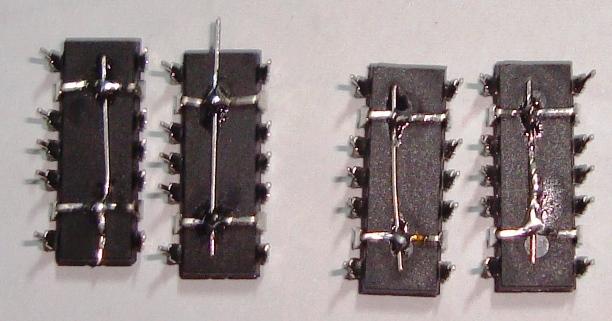

Dobrar os pinos 2, 6, 9 e 13 do dois CIs como na foto.

Interligar os pinos dobrados.

Soldar resistor de 1k entre pinos 11 e 12.

Os resistores empregados, no primeiro CI, são de 1/8W

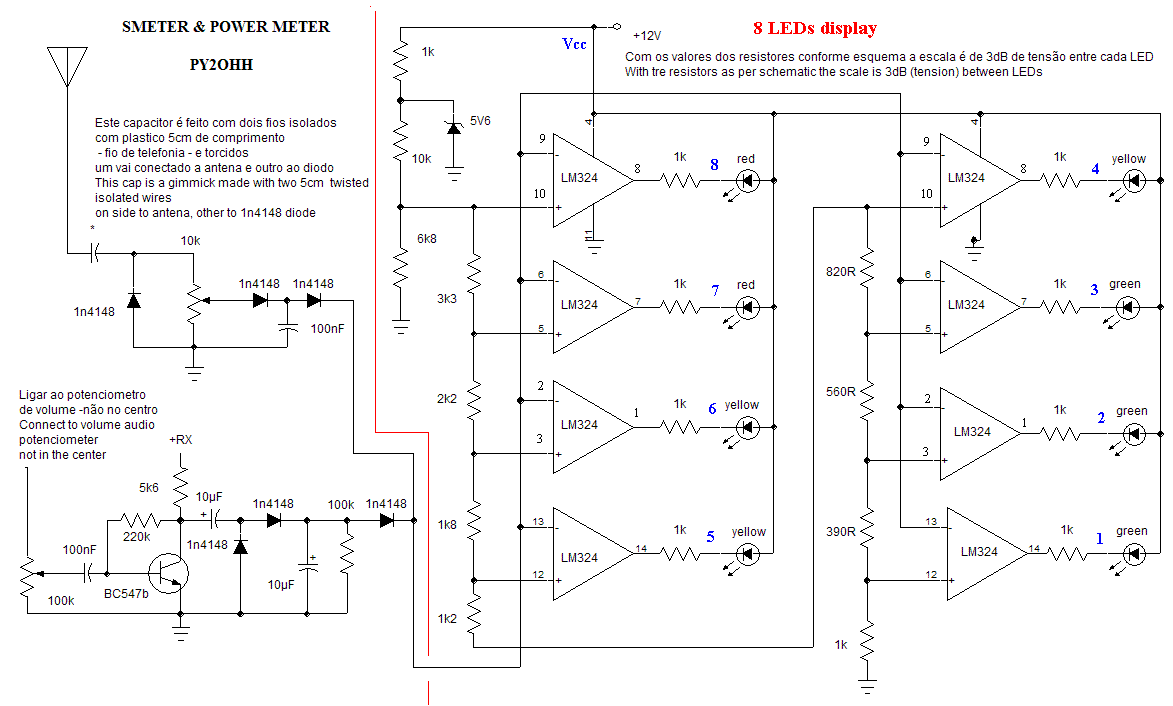

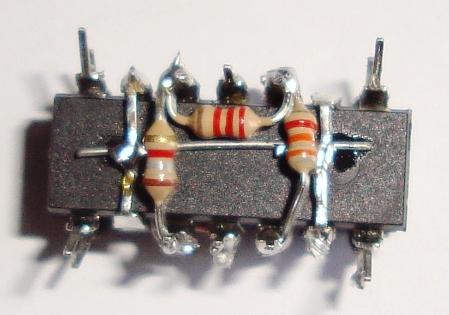

Soldar resistor de 330R (390R no esquema) pinos 12 e 3

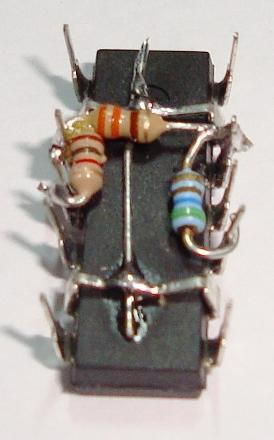

Soldar resistor de 560R entre pinos 3 e 5.

Soldar resistor de 820R entre pinos 5 e 10.

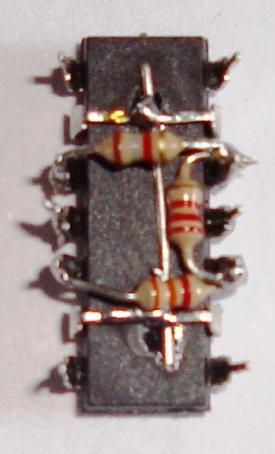

Soldar resistor de 1k8 (pinos 12 e 3), 2k2 (pinos 3 e 5), 3k3 (pinos 5 e 10) no 2o CI.

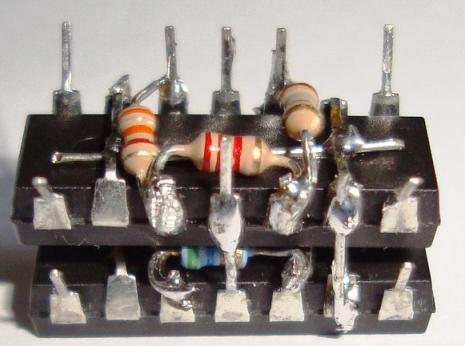

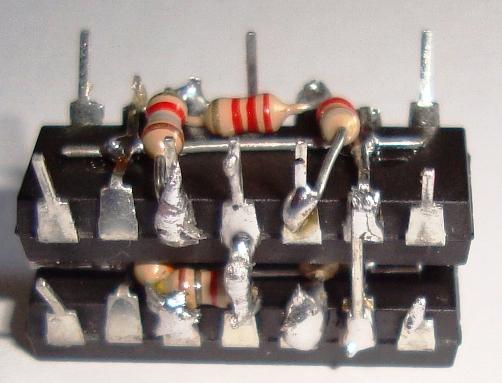

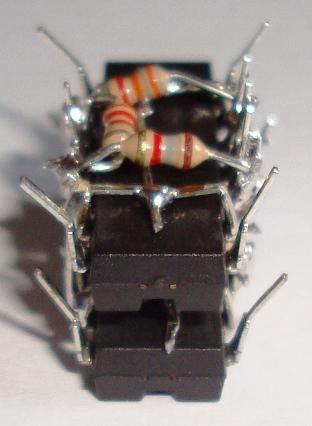

Soldar o 2o CI sobre o primeiro manter mesma direção os pinos 1.

Soldar pinos de alimentação (4) e terra (11) entre os dois CIs e interligar pinos 2, 6, 9 e 13 dos dois CIs.

Soldar resistor de 1k2 entre pinos 10 (1o CI - embaixo) e 12 (2o CI em cima).

Soldar resistor de 6k8 entre pinos 10 e 11.

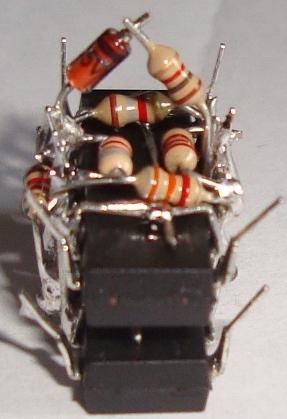

Soldar diodo zener de 5v6 no terra deixar outro lado aereo.

Soldar resistor de 1k8 no terminal + (pino 4) deixar outro lado aereo.

Soldar pontas aereas.

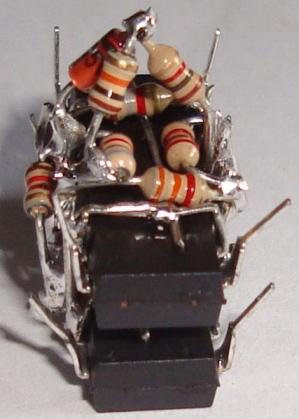

Soldar resistor de 10k entre pino 10 e conexão aerea (zener/1k8).

Cortar placa de 20x24mm, cortar ilhas conforme foto.

Soldar pinos 11 ao terra.

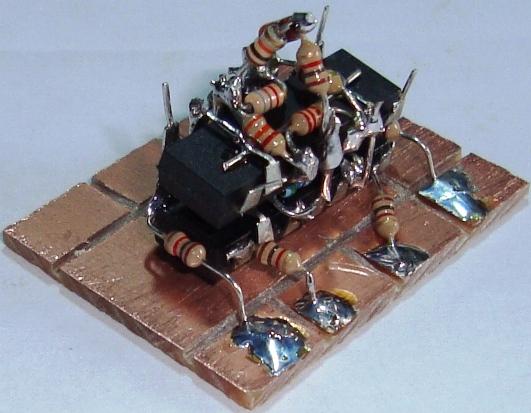

Soldar resistor de 1k entre pino 14 e ilha 1 . Soldar 1k entre pino 1 e ilha 2.

Soldar resistor de 1k entre pino 7 e ilha 3. Soldar 1k entre pino 8 e ilha 4.

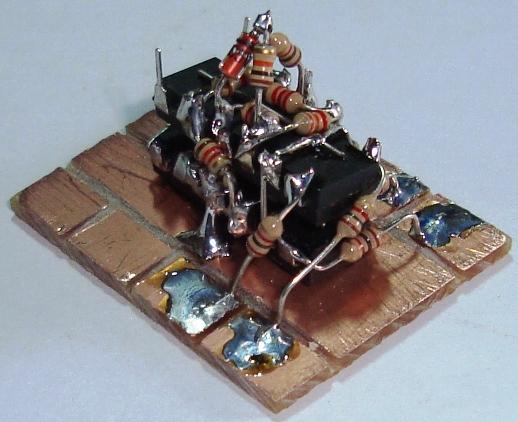

Soldar resistor de 1k entre pino 14 (2o CI) e ilha 5. Soldar 1k entre pino 1 (2o CI) e ilha 6.

Soldar resistor de 1k entre pino 7 (2o CI) e ilha 7. Soldar 1k entre pino 8 (2o CI) e ilha 8.

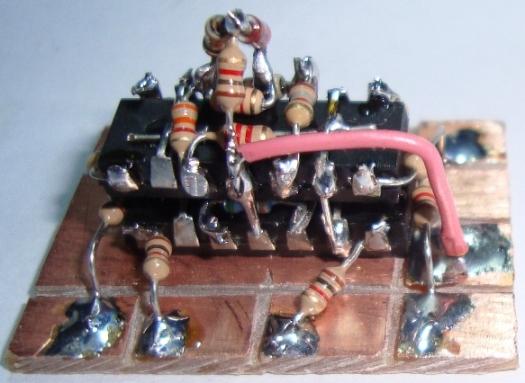

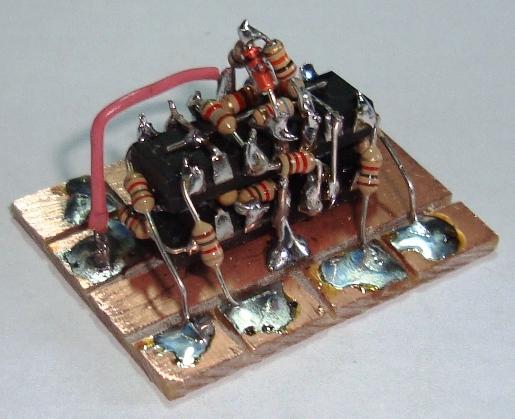

Soldar fio alimentação (rosa na foto) entre ilha Vcc e pinos 4.

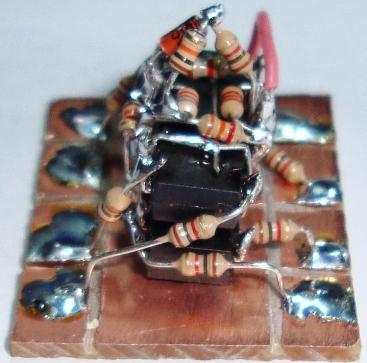

Terminado.

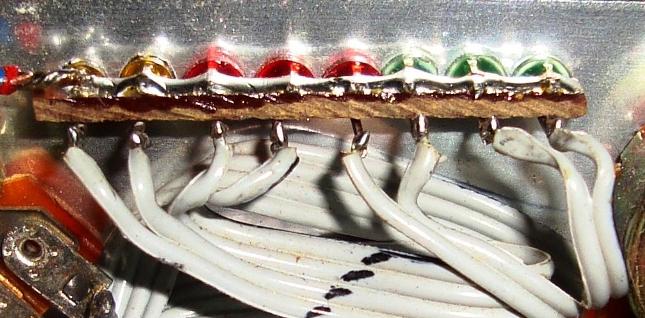

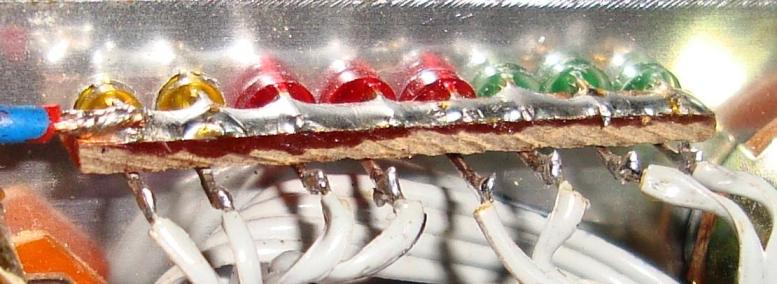

Os diodos LED são montados no painel com os terminais na horizontal sempre com o catodo para o mesmo lado.

Lembrando que a conexão da ilha 1 sera o led visto a esquerda (olhando o painel pela frente).

Jumpear os catodos.

Utilizando um flat cable (pode ser de sobra de PC) de 5 vias e comprimento adequado, ligar o positivo (Vcc) aos catodos jumpeados e as illhas 1 a 4 aos respectivos LEDs.

Com outro flat cable de 4 vias ligar as ilhas 5 a 8 aos respectivos LEDs.

73 de py2ohh miguel
