10. Rele

Esquema

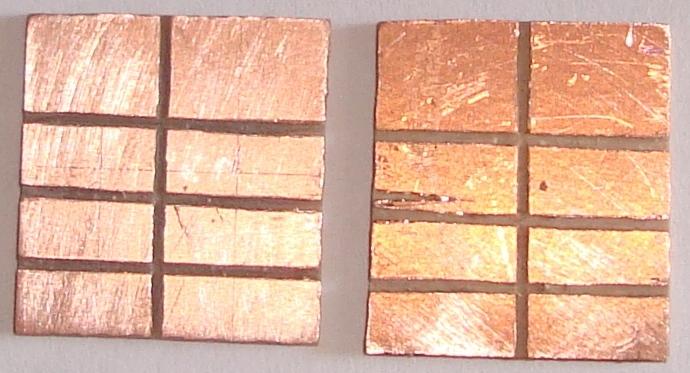

Layout

Cortar a placa com 10mm, a mais que a largura do rele (5 para cada lado), e 5 mm a mais que o comprimento do rele.

Cortar a placa usando o rele como molde, deixe os contatos centralizados.

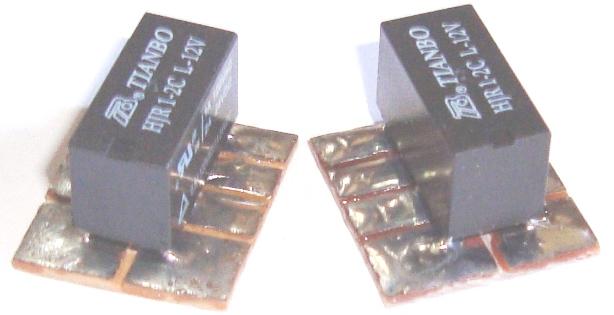

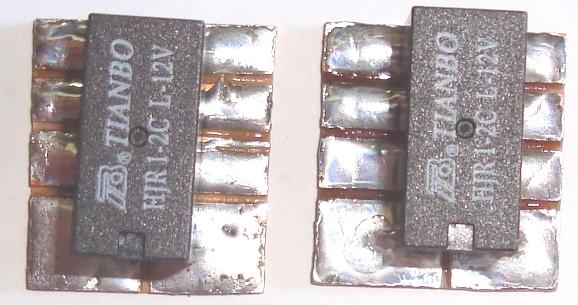

Para soldar dobre os contatos do rele para fora a 90 graus

O diodo 1N4007 deve ser soldado após a definição do layout de montagem
