13. Amplificador de RF de Potencia (PA)

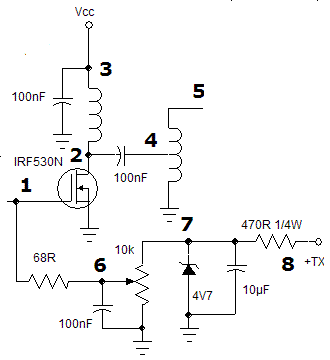

Esquema

Layout

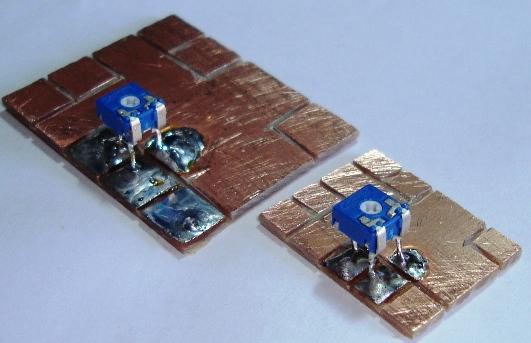

1.Soldar trimpot observar pino central na ilha 6

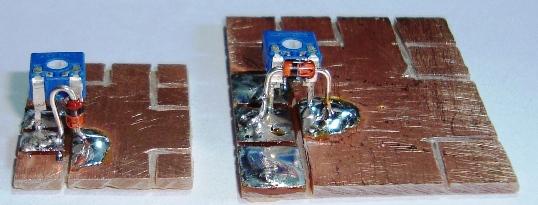

2. Soldar zenner observar faixa de polaridade, ilha 7 e terra

3. Soldar capacitor eletrolitico de 10µF observar polaridade, ilha 7 e terra

4.Soldar resistor de 680R (no esquema esta 470R pode ser de 470 a 680R) entre ilhas 7 e 8

5. Soldar capacitor de 100nF entre ilha 6 e terra

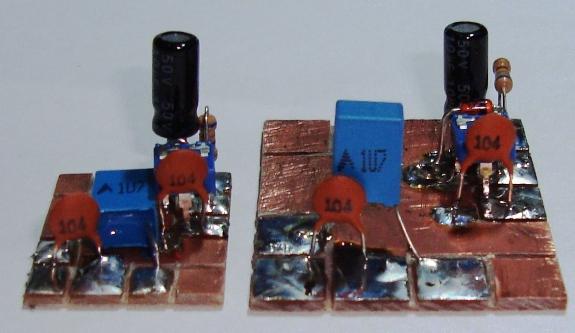

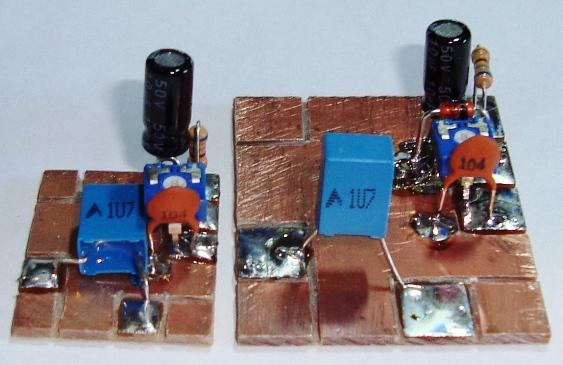

6. Soldar capacitor de 100nF poliester entre ilhas 2 e 4

7. Soldar capacitor de 100nF entre ilha 3 e terra

8. Soldar resistor de 68R entre ilhas 1 e 6

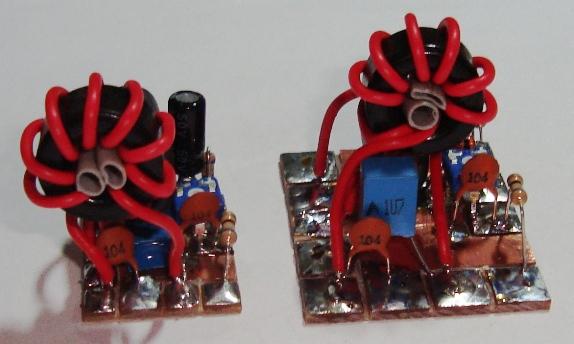

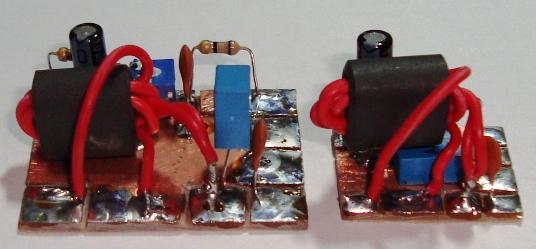

9. Soldar trafo binocularilhas 4,5 e terra

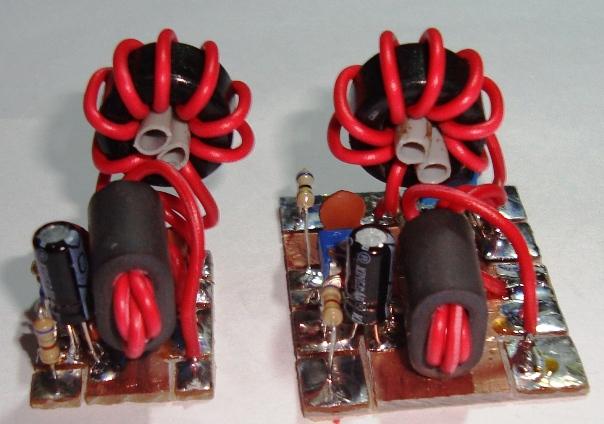

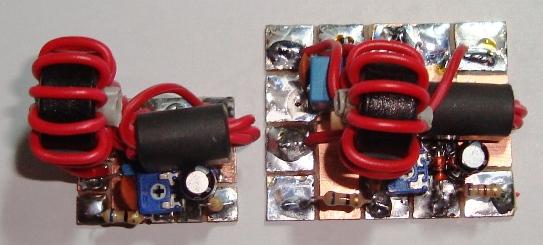

10. soldar choque de RF entre ilhas 2 e 3

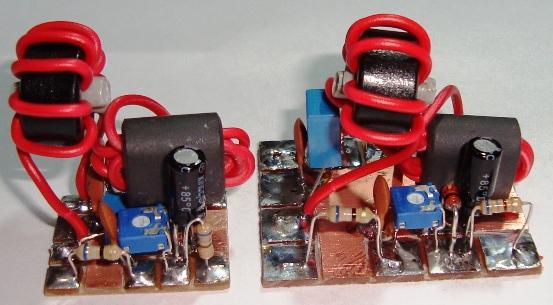

11. Soldando um soquete para o IRF530, o branco foi tirado de sucata de PC (alimentação do disk driver ou disco rigido)
