15. Montando o Ararinha
Vamos definir o layout e o tamanho da placa plano de terra para a montagem dos modulos. Agrupando os modulos em ordem de tal forma a deixar espaço para uma montagem final mais elaborada com outros acessorios.
Coloque os modulos em uma folha de papel.

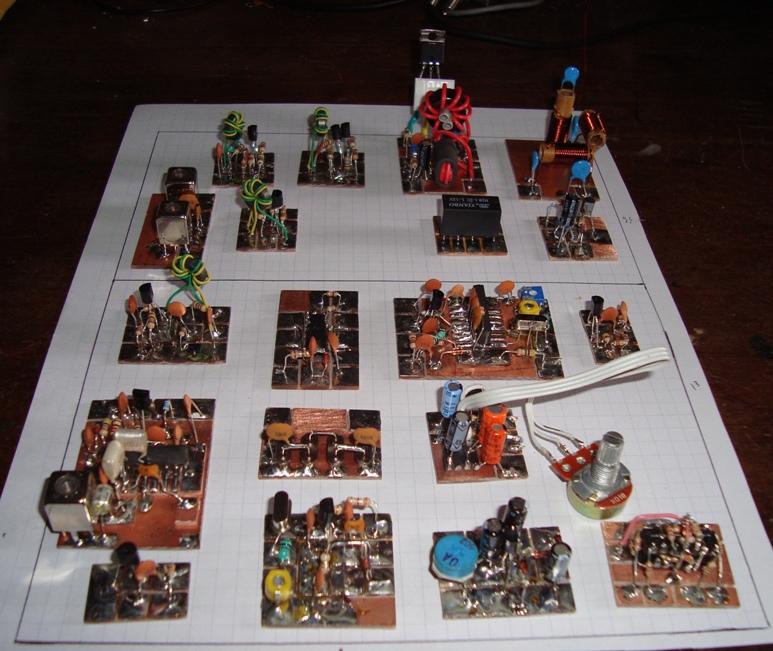

Layout e montagem com os modulos grandes (estão incluidos todos os modulos dos acessorios).
vamos retirar os acessorios para montar o Ararinha normal ...depois acrescentaremos os acessorios.
Vamos soldar modulo a modulo, com sobras de lides dos componentes, soldando a parte de terra dos modulos.

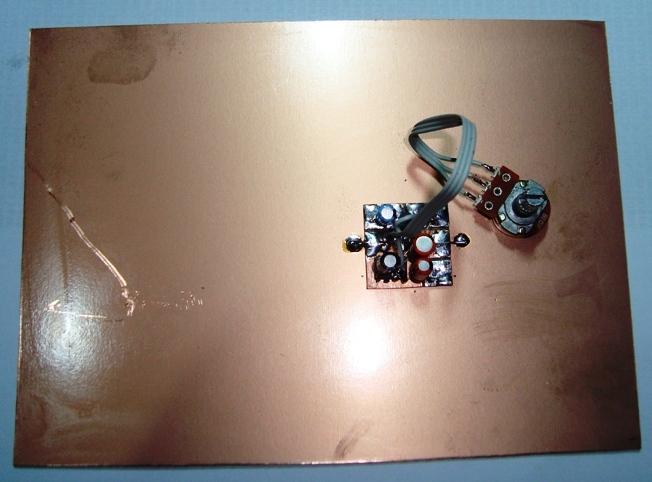

Inicamos pelo amplificador de audio.
Preparando o mixer1

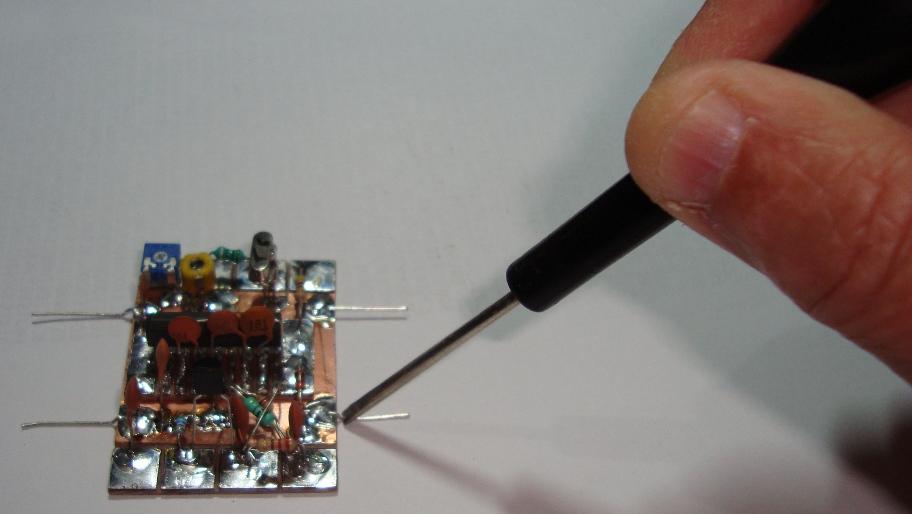

dobrando os lides com chave de fenda

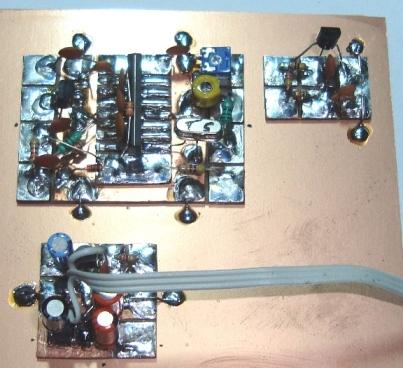

Montando o mixer e o amplificador de mike.
Furar o plano terra dando passagem aos fios de alimentação, conexões externas (saidas, potenciometros etc.). A fiação por "baixo" deixa amontagem limpa.
Para conexões de audio uso fios de flat cable retirados de PC.
Identifico o lado terra com uma caneta de marcar CD.

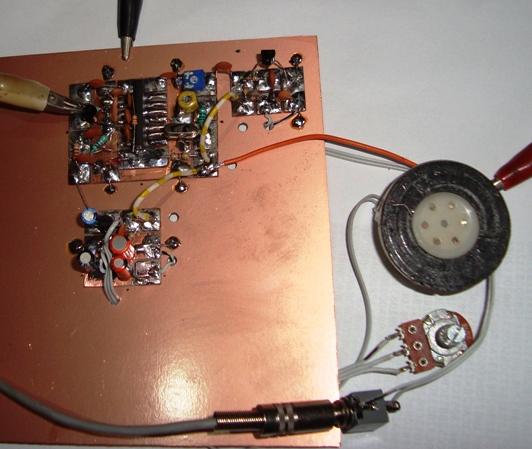

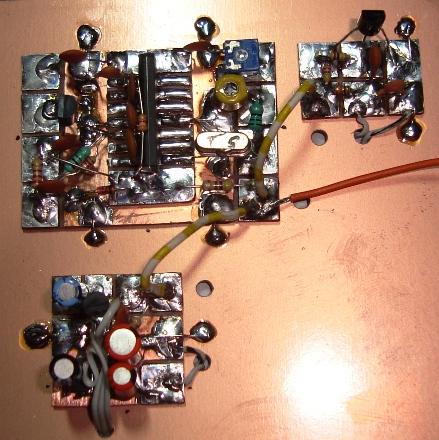

Para testar os cicuitos do mixer amplificador de mike e do amplificador de audio, fazemos uma ligação rapida de alimentação :

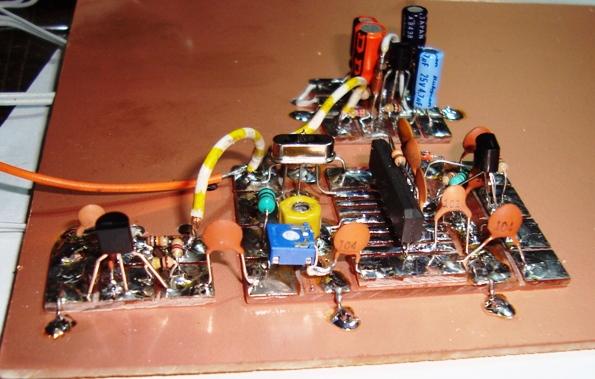

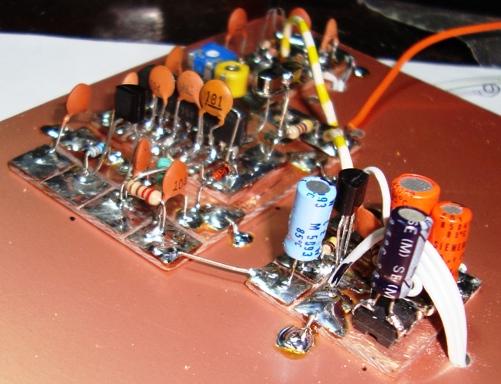

Interligue o amplificador de micrfofone ao mixer com um capacitor de 100nF
Interligue o amplificador de audio ao mixer com um jumper
Colocamos um fone na saida de audio e um microfone de eletreto na entrada de mike e alimentamos com 12V
Assista o video do teste, do amplificador demicrofone e do amplificador de audio,no youtube link http://www.youtube.com/watch?v=n1BVZVcTmpo
Assista o video do teste do modulador do ararinha em 10MHz, o sinal de DSB ouvido em um RX de comunicação, no youtube link : http://www.youtube.com/watch?v=UW8kd3S-rv0

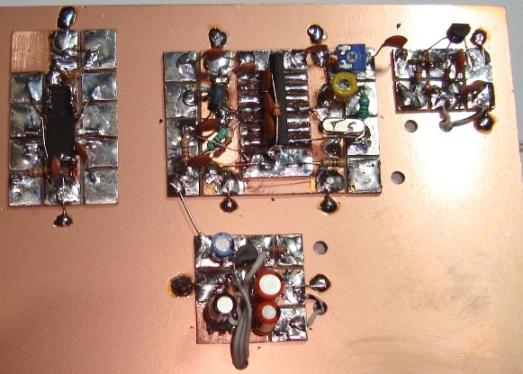

Montando o modulo do chaveamento eletronico com o 74HC4053

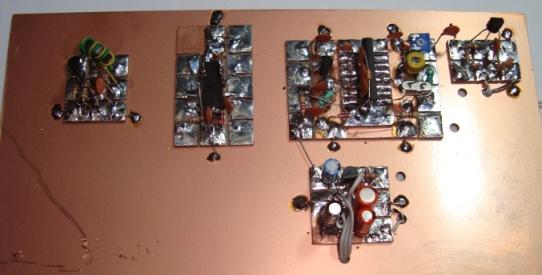

Montando o modulo buffer B3
Montando o filtro a cristal ladder
Montando o segundo mixer e o amplificador de RF para frequncimetro/FLL

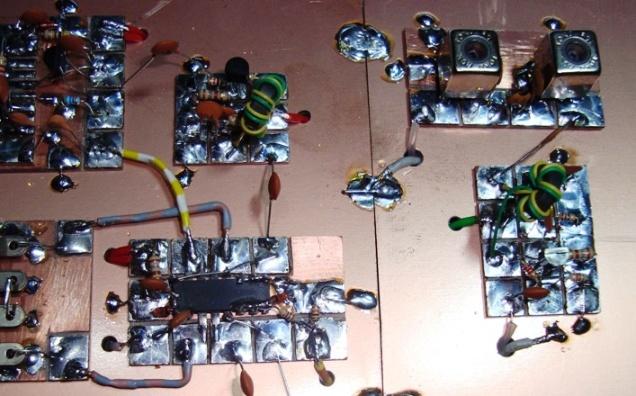

Interconectando modulador demodulador (mixer 1) com o chaveamento eletronico (74HC4053)
Interconectando chaveamento eletronico com o filtro ladder
Interconectando chaveamento eletronico com mixer 2
Interconectando com um capacitor de 100nF os modulos mixer 2 com o buffer B3

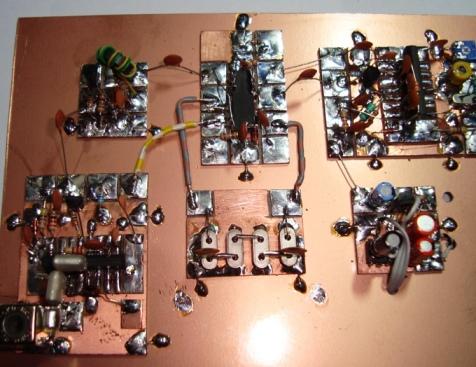

Interconectando com um capacitor de 100nF os modulos B3 com o chaveamento eletronico

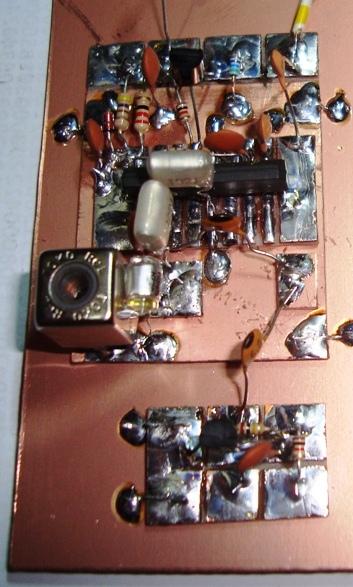

Ligando o mixer 2 (saida de sinal do VFO) ao amplificador de RF para frquencimetro com um capacitor de 6p8 NP0
Ligando a alimentação de 13,8V (fio vermelho) por baixo da placa (4 pontos).
Ligando a alimentação de +Tx fio amarelo (2 pontos).
Ligando a alimentação de +Rx fio verde (amplificador de audio).

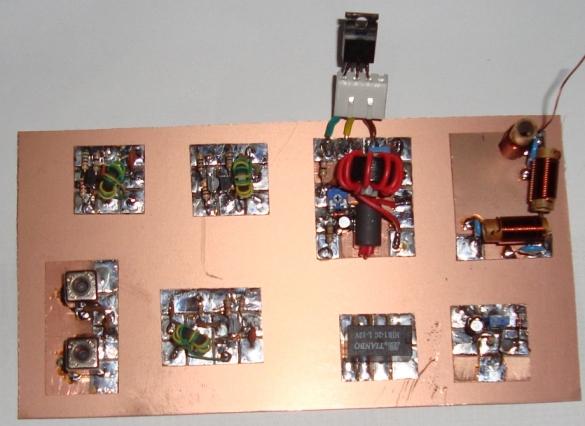

Layout da parte de RF xcom a inclusão de todos os modulos e acessorios.
Montaremos os modulos do Rx.

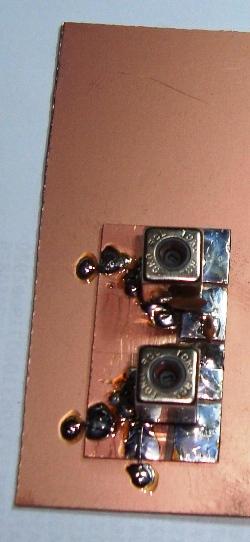

Soldagem do modulo do filtro passa faixa BPF.

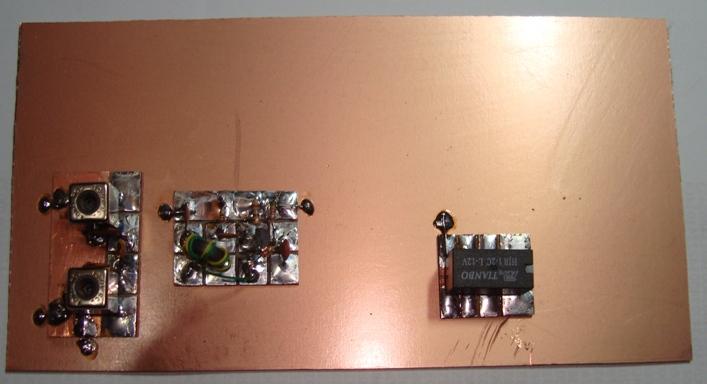

Soldando o amplificador de RF do Rx e o rele

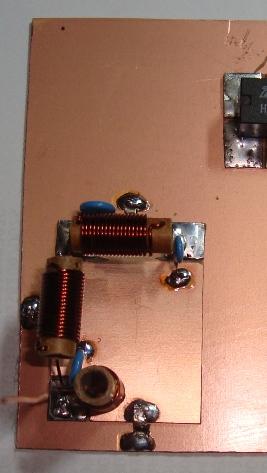

Montando o LPF (filtro pi)
Interligando o amplificador de rf Rx e o filtro passa faixa.

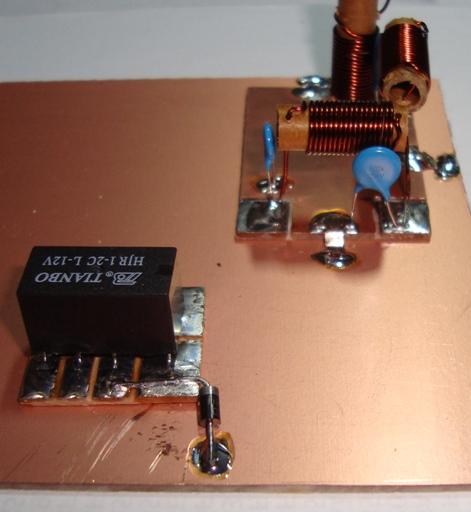

Soldando o diodo 1n4007 ao modulo rele

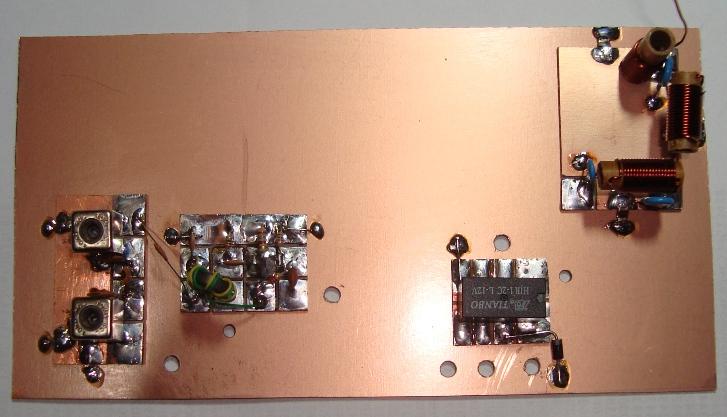

Furando a placa de plano terra para a passagem da alimentação.
Soldando a alimentação de +Rx fio verde 2 pontos. E interligar os fios verdes (+Rx) da primeira placa.
e cabo coaxial fino entre rele e entrada do amplificador de RF Rx

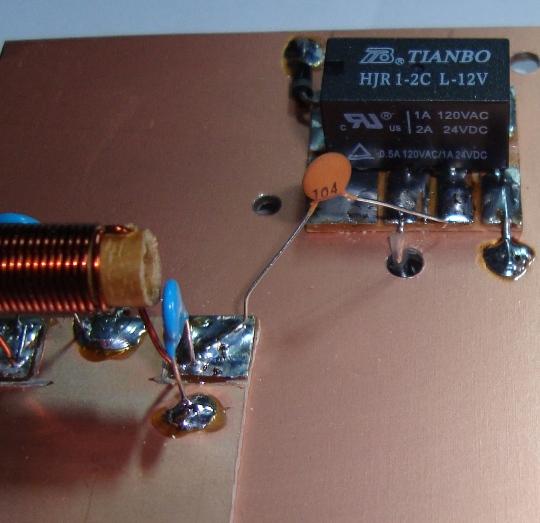

Ligando a antena ao Rx, capacitor de 100nF entre LPF e o modulo rele, ainda soldar terminal do rele a terra (lado direito daconexão do capacitor).
Soldando as placas
Ligando cabo coaxial entre BPF e chaveamento eletronico.

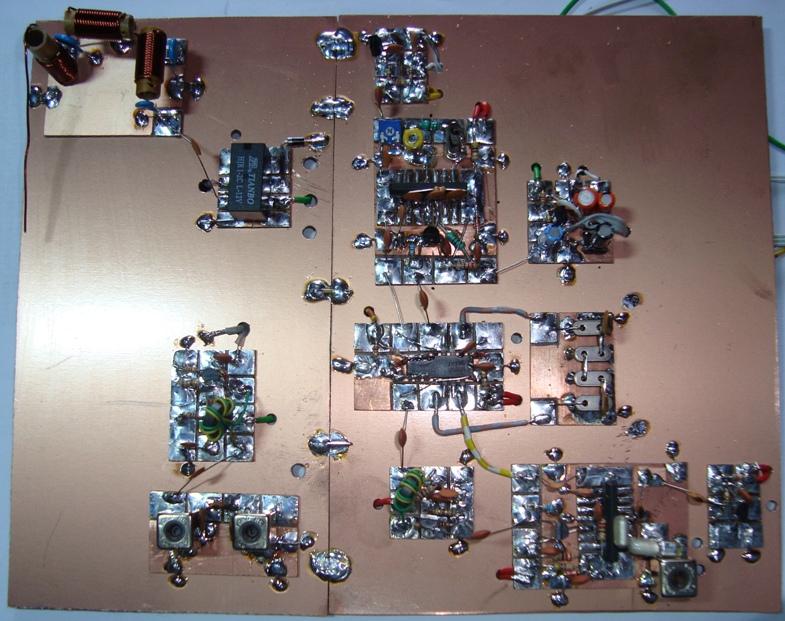

Ligar a alimentação do ararinha (fio externo) e interligar os pontos de Vcc na primeira placa, fio vermelho na foto

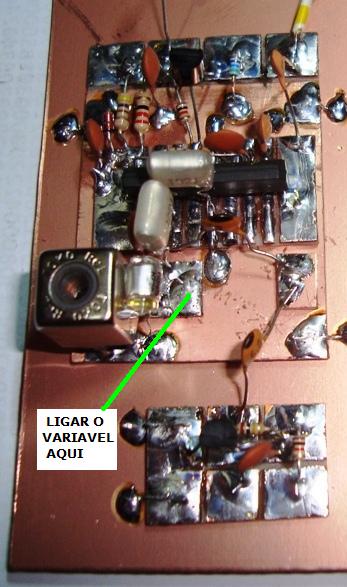

Ligar o capacitor variavel na ilha indicada pela foto e o terra
Conectar o auto falante e a antena (propria para 40m), ligar a VCC e o terra.
Ouça no youtube : Ouvindo SSB
Ouvindo CW no youtube QSO de PY4TW com PY4SKY
Note que variamos a frequencia observando as laterais com frequencias acima do bit zero temos USB e abaixo LSB. Ouvindo LSB (da frequencia mais baixa para a mais alta - subindo) o som varia de agudo para grave até sumir (bit Zero) e continando a variação (para cima ainda) teriamos o sinal de USB. Com sinais de CW muito fortes (S9+40), podemos escutar o USB muito baixo. Em caso de ouvir USB e LSB, que esta incorreto, um ajuste deverá ser feito no BFO para corrgir o problema.
Aqui tambem variamos a frequencia, note a presença da portadora (apito continuo) e que somente uma lateral é compreensivel (ou audivel), o ajuste correto é para ouvir o sinal compreensivel apenas em uma lateral e sem apito. Caso o apito esteja sempre ouvido um ajuste no BFO será necessario.
------------------------------------------------------------------------------------------------------------------------------------------------------------
Montando com modulos pequenos
Não fizemos as fotos da montagem passo a passo, pois seria como a montagem com modulos grandes.
Layout

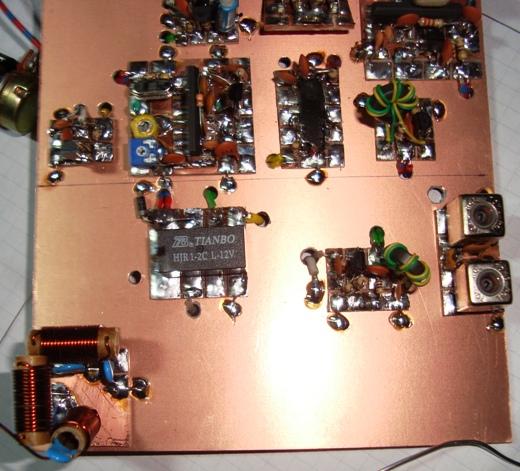

Placa já montada
Detalhe
-----------------------------------------------------------------------------------------------------------------------
Neste prototipo montamos o ARARINHA com diodo varicap

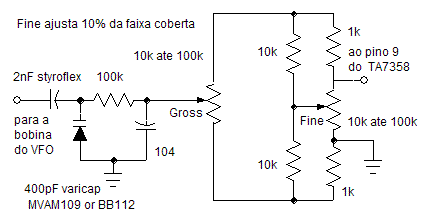

Esquema
Para obter uma variação de frequencia adequada devemos utilizar diodos varicap de radios AM.
Utilizamos um circuito com dois potenciometros e dois resistores que fazem o papel de ajuste fino e ajuste grosso, o ajuste fino é de 10% do ajuste grosso, ou seja se cobrimos 200kHz com o ajuste grosso o ajuste fino cobrirá 20kHz.
Fizemos uma placa com 3 ilhas, usamos duas, uma para a conexão varicap + r100k + Cap2nF, outra para r100+ cap104, a terceira foi soladao um zener que aparece nas fotos mas não utilizamos.
O resistor de 100k e o capacitor de 100nF foram SMD mas poderão ser de tamanho normal
Aqui aparecem os potencimetros montados com fios coloridos para ilustrar
Agora soldados com flat cable, use uma caneta para marcar o terra.
Finalmente montado, um capacitor de valor diferente do normalmente utilizado em paralelo com a bobina do VFo deverá ser recalculado para obter a cobertura desejada.
==============================================
Faremos a descrição da montagem do transmissor a seguir
aguardem
73 de py2ohh miguel
=============================================
MONTAGEM DO TX

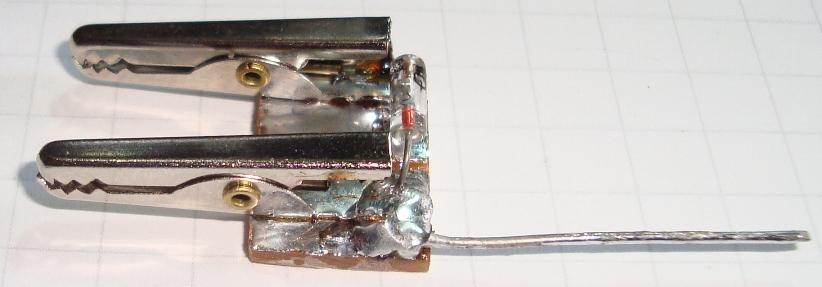

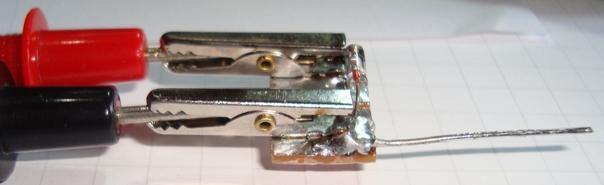

Para montar o Tx necessitamos de um medidor de RF e para isto fizemos um medidor muito simples, usando um diodo de germanio e um medidor digital (que pode ser da Minipa ou chines - os dois são identicos).
Este adaptador para medir RF é interessante, pois deve ser empregado sem aterramento ou seja somente use a ponta de prova para medir.
Detalhes da montagem

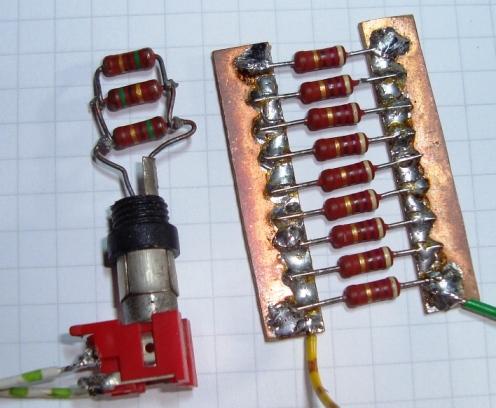

Necessitaremos tambem de carga fantasma, ou seja uma carga resistiva de 50 Ohms para ligar nas saidas dos modulos nos testes.
Construimos duas, uma (de 6W) com 3 resistores, de metal filme, de 2W de 150 Ohms em paralelo TX. A outra (de 18W) foi com 9 resistores de 470 Ohms 2W.

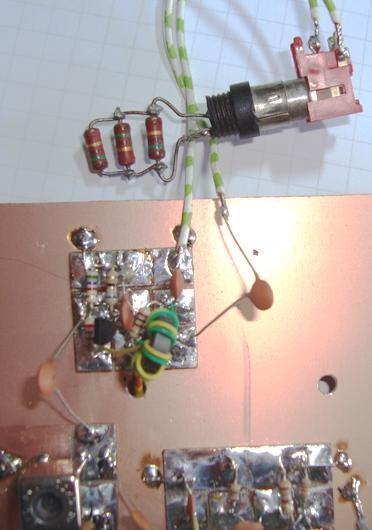

Agora vamos montar o buffer de Tx, soldando na placa de plano terra e ligando a alimentação de +Tx.

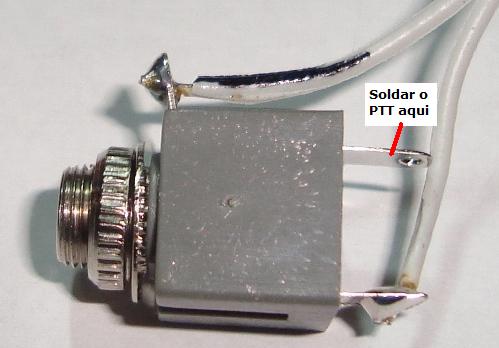

Soldando o PTT no rele.

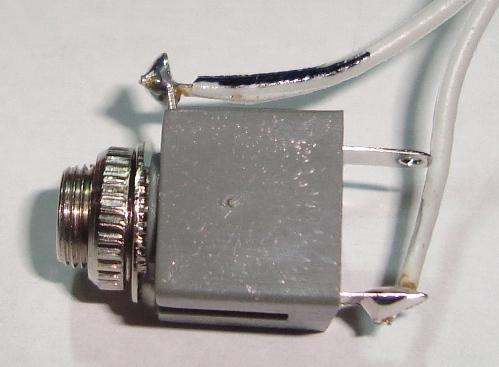

No plug do microfone.
Nota: não estão descritas a soldagem dos pontos +Tx, acreditamos não ser necessario.
Soldar capacitores de 100nF para acoplar o BPF ao buffer e outro para acoplar o buffer a carga fantasma.
Nestas condições medimos com uma só ponta no resistor de carga tensão medida 350mV RF ou 0,35V RF, com um ALOO sem modulação saida 1 a 3mV (ruido ou erro).
Soldamos o modulo do driver, com a respectiva alimentação e capacitores de acoplamento. Ligamos a carga fantasma na saida.
Tensão de RF na saida 2,9V (na carga fantasma) com um ALOO no microfone, sem modulação 1 a 5mV.

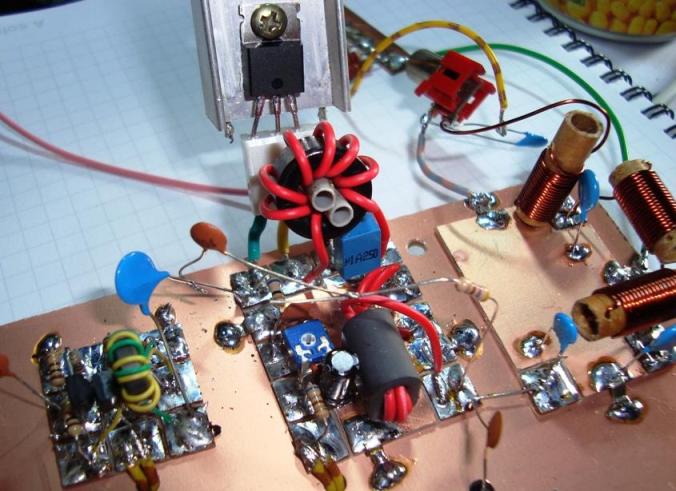

Montamos o PA:
Soldar fios mais grossos para o aterramento do modulo
O Fio de alimentação do IRF530 deve ser separado vindo DIRETAMENTE da entrada de alimentação.
O fio de alimentação do bias (polarização) deve vir do +Tx.
Girar o trimpot para o lado terra antes de ligar.
Colocar uma lampada de farol de carro (luz baixa ou luz alta) em serie com a alimentação do IRF530.
Colocar um amperimetro de 5 a 10A em serie com a lampada de farol de carro.
Colocar a carga fantasma de18W na saida.
A lampada de farol de carro deverá ser mantida dentro de uma caixa de papelão pois não é aconselhavel tocar com os dedos o vidro dela.
O amperimetro pode ser o digital de baixo custo.
Um resistor de 470 Ohms em serie com um capacitor de 100nF poderá ser utilizado para neutralizar o driver ligando entre a base dos2n3904 do driver e o gate do IRF530.

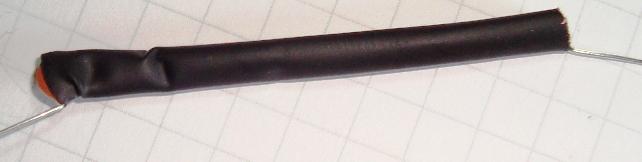

Para facilitar a montagem e isolar o conjunto depois de testado envolver com um espaguete encolhivel.
Ajustar a corrente de repouso do IRF para 10mA, ou seja 0,01 no medidor de 10A.
Medições de RF na carga fantasma 0V sem audio, 25 a 40V com audio. Corrente do IRF530 0,01A sem audio e de0,6 a 1,2A com audio.
Atenção caso a corrente do IRF permaneça alta sem modulação é sinal de oscilação.
A oscilação pode ser resolvida com :
- neutralização como feito acima para o driver, para o PA o capacitor de neutralização deverá ser de 250V ou mais (pode ser de poliester).
- diminuir os capacitores de acoplamneto entre modulos. podem ser no minimo até 150pF.
- diminuir o ganho do buffer do Tx , aumentando o valor do resistor do emissor que esta em serie com um capacitor.
Apos os testes, substituir a carga fantasma por uma antena adequada (dipolo por ex.) , mantendo a lampada e o amperimetro.
Caso não ocorram oscilações remover a lampada e o amperimetro e bons qsos !
++++++++++++++++++++++++++++++++++++++++++++++
++++++++++++++++++++++++++++++++++++++++++++++
Tensões medidas no ARARINHA com VCC de 15,1V EM AZUL
Tensões de RF ou AC medidas no ARARINHA com VCC de 15,1V e medições com o adaptador descrito acima (com um ponto só ligado ao medidor) em VERMELHO
++++++++++++++++++++++++++++++++++++++++++++++
Amplificador de audio sem sinal (tensões de CC)
Base do 2N3904 0,7V, coletor 2,28V
LM386 pino1 1,45V pino6 14,6V pino5 8,25V pino8 1,44V
pino5 sem audio 1,5mV com sinal até 50mV
++++++++++++++++++++++++++++++++++++++++++++++
Modulo modulador (em transmissão e recepção com os mesmos valores)
TA7358 pino1 0,88V -- pino 2 1,62V -- pino3 2,58V -- pino4 1,57V -- pino5 0V -- pino6 5,32V -- pino7 4,9V --pino8 5,52V pino9 5,63V
pino6 Rx sem sinal 1,1mV com sinal 1,5 a 1,8mV
pino6 em Tx 1,7mV até 10mV com modulação
2N3904 base 5,32V emissor 4,6V coletor 5,6V emissor em tx 1,6 a 12mV com modulação
++++++++++++++++++++++++++++++++++++++++++++++
Modulo 74HC4053
Pinos de comutação 0V e, Rx e 10V e, Tx
pino1/5 8mV sem sinal em rx 15mV com sinal
em Tx saida do xtal 1,2 a 8,5mV
++++++++++++++++++++++++++++++++++++++++++++++
Modulo do misturador e VFO
TA7358 pino1 0,9V -- pino 2 1,62V -- pino3 5,45V -- pino4 1,55V -- pino5 0V -- pino6 4,92V -- pino7 4,9V --pino8 5,27V pino9 5,63VB
pino6 em Tx 1,8mV até 2,2mV com modulação
2N3904 base 4,92V emissor 4,2V coletor 5,5V emissor em tx 1,8 a 2,8mV
++++++++++++++++++++++++++++++++++++++++++++++
Modulo amplificador de RF para frequencimetro
2N3904 base 0,7V coletor 5V
++++++++++++++++++++++++++++++++++++++++++++++
Buffer do misturador
2N3904 base 4V coletor 13V emissor 3,25V Coletor 4 a 130mV
++++++++++++++++++++++++++++++++++++++++++++++
Band Pass filter BPF entrada 2 a 50mV saida 2 a 18mV
++++++++++++++++++++++++++++++++++++++++++++++
Buffer do RX
2N3904 base 4V coletor 13V emissor 3,25V
++++++++++++++++++++++++++++++++++++++++++++++
Amplificador de microfone
Entrada do microfone 6,43V 0,1mV com som alto
2N3904 base 0,7V coletor 2,46V coletor 2mV a 11mV
++++++++++++++++++++++++++++++++++++++++++++++
Buffer do TX
2N3904 base 2,51V coletor 15V emissor 1,78V Saida do Buffer 650mV com carga de 50R 350mV
++++++++++++++++++++++++++++++++++++++++++++++
Driver do Tx
Base 1,14V coletor 12,9V emissor 0,42 (os dois)
Base 200mV Coletor 2,2V emissor 100mV saida 2,9V
++++++++++++++++++++++++++++++++++++++++++++++
+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
Fazendo a caixa

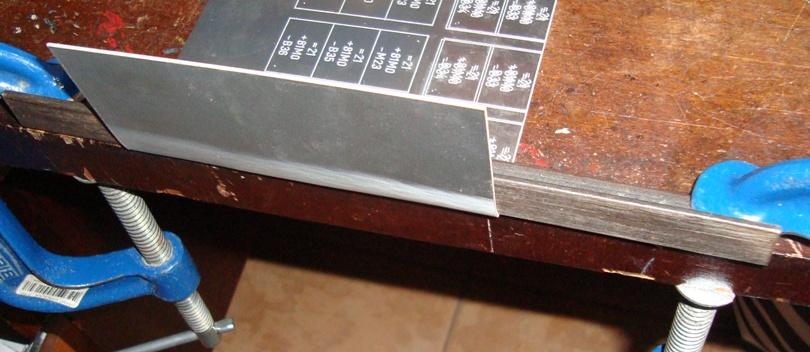

Depois de desenhar e traçar, colocamos a placa a ser dobrada na borda da mesa , apoiamos uma cantoneira (que teve a quina lixada e arredondada) e prendemos com dois grampos.
Dobramos com a mão.
Outra forma de dobrar exige uma morsa e para aumentar a superficie de trva utilizamos duas cantoneira, uma com apoio maior.

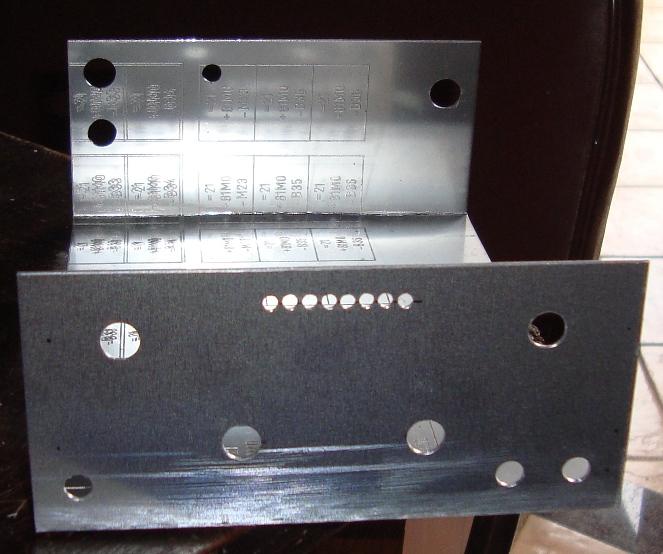

Apos dobrado, temos um "U" uma caixa é feita com dois "Us" o superior ultrapassa ao painel frontal e o trazeiro em cerca de 3mm.
Traçamos os pontos do painel frontal e trazeiro puncionamos e furamos.
Esta é a caixa para os modulos pequenos.
Esta é a caixa para os modulos grandes.
Este é o chassi inferor da caixa para modulos grandes ("U" feito em 3 partes), já com os parafusos para fixação da parte eletronica.

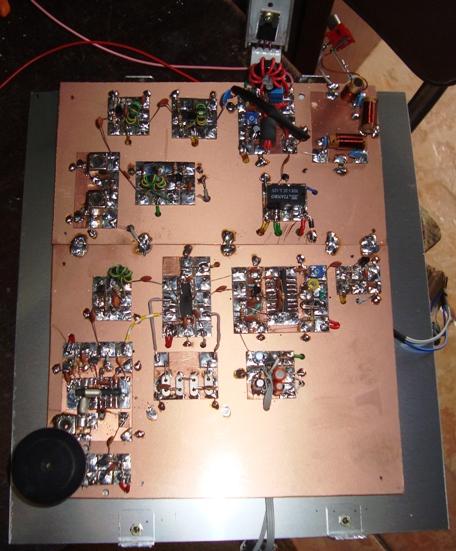

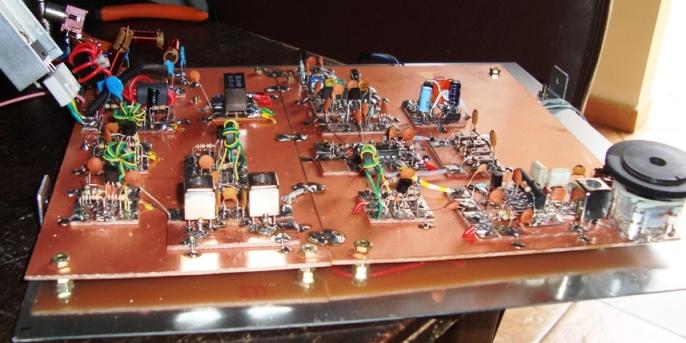

Ararinha modulos grandes no chassi.
