14. Filtro passa baixa (LPF)

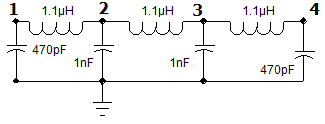

Esquema

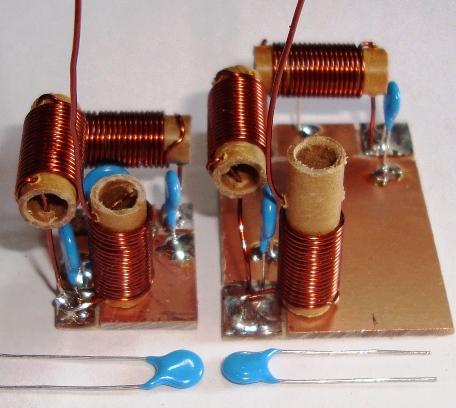

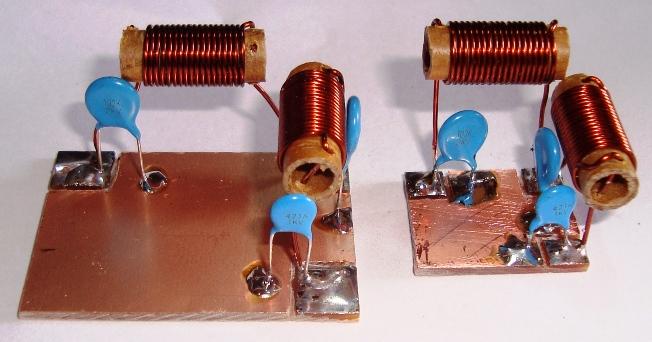

Layout

1.Soldar bobina de 1,1µH entre ilha 1 e 2

2.Soldar capacitor de 470pF entre ilha 1 e terra

3.Soldar capacitor de 1nF entre ilha 2 e terra

4.Soldar bobina de 1,1µH entre ilha 2 e 3

5.Soldar capacitor de 1nF entre ilha 3 e terra

6.Soldar bobina de 1,1µH na ilha 3 e deixar outro lado aereo, reservar capacitoresde 470pF.
