12. Amplificador de RF de Transmissão (Driver - DRV)

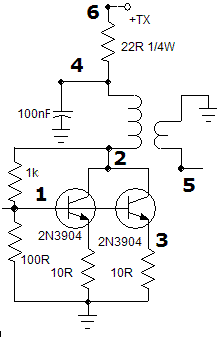

Esquema

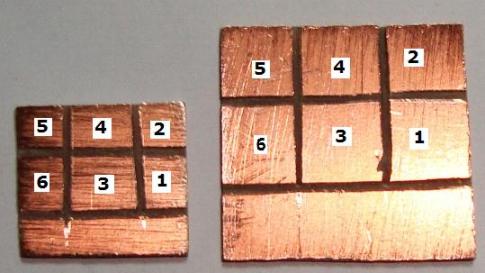

Layout

Nota1 : as ilhas 3 e 4 tem um tamanho maior (1mm a mais na largura) para facilitar a montagem.

Nota2 : esta montagem foi invertida em relação as anteriores

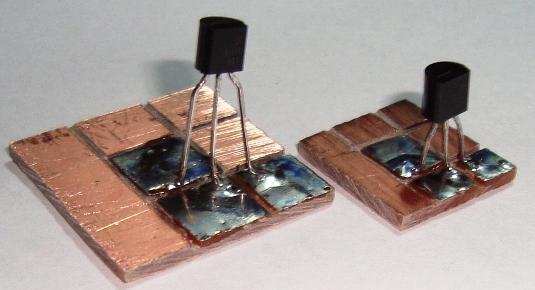

1. Soldar transistor 2N3904

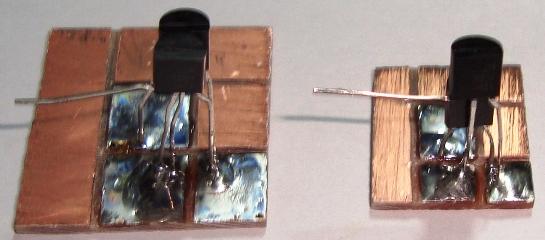

2. Soldar o 2o transistor 2N3904 (com emissor suspenso)

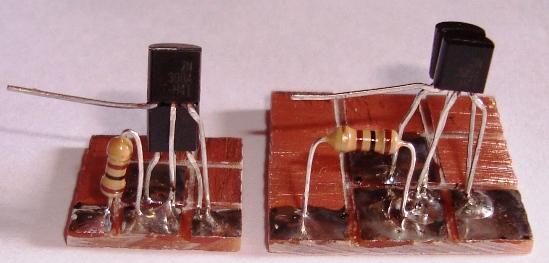

3. Soldar resistor de 100R entre base e terra

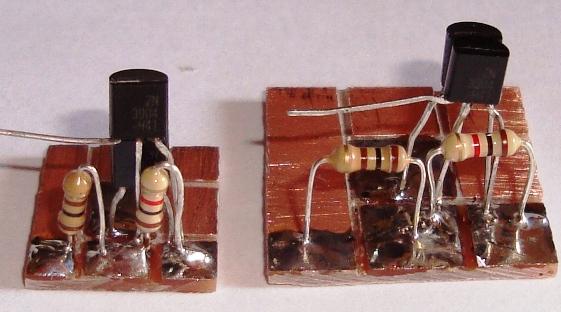

4. Soldar resistor de 1k entre base (ilha 1) e ilha 2.

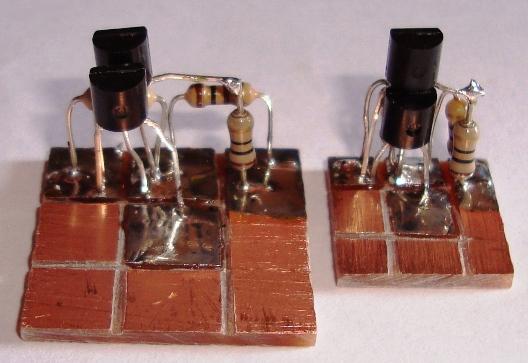

5. Soldar resistor de 10R entre emissor suspenso e terra

6. Soldar resistor de 10R entre ilha 3 (emissor) e terra

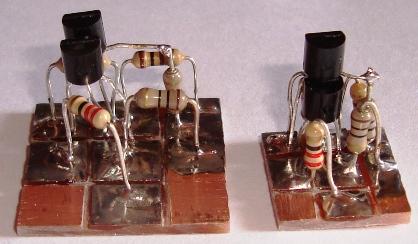

7. Soldar resistor de 22R entre ilhas 4 e 6

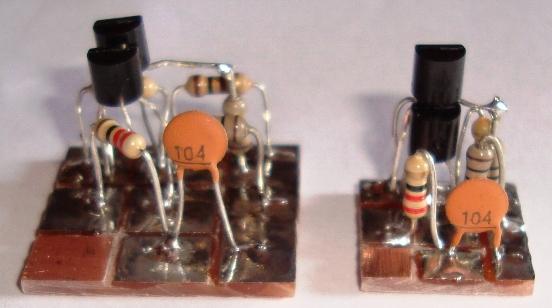

8. Soldar capacitor de 100nF entre ilha 4 e terra

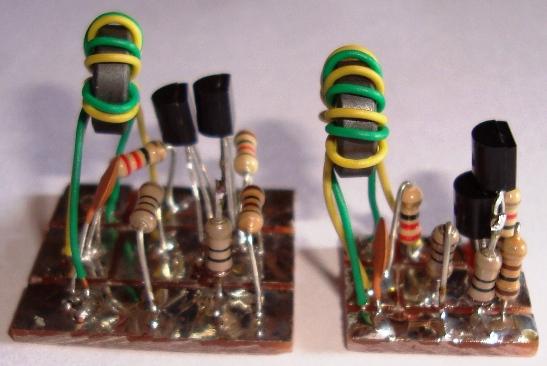

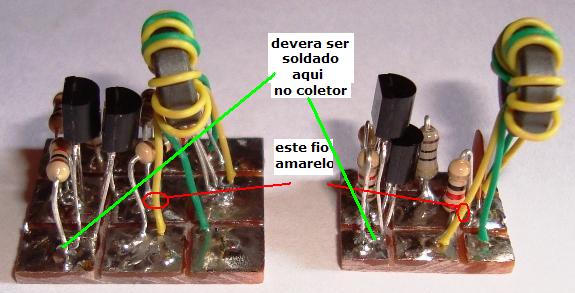

9. Soldar trafo nas ilhas 2, 4 ,5 e terra observar fases conforme fotos
