Adicionando CW - Delay para rele

O delay de rele é um retardador para desligamento do rele, em CW para o rele não ficar batendo (mudando rx/tx) com os pontos e traços.

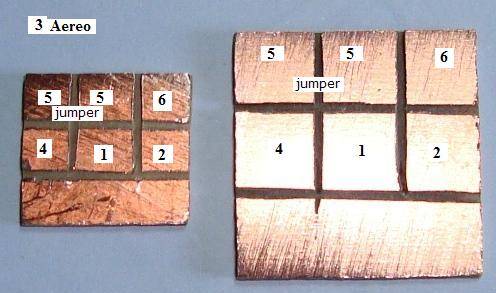

Cortar placas com 24x24mm grande ou 15x15mm pequena.

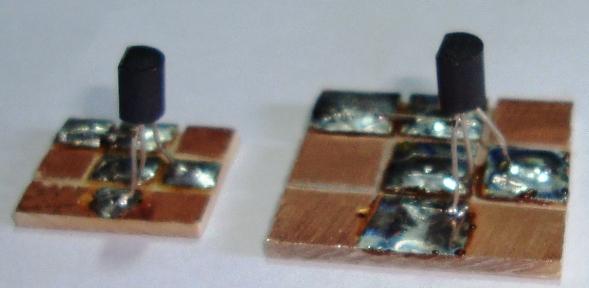

Soldar transistor 2N3906 (PNP) base ilha 1 coletor terra emissor ilha 2.

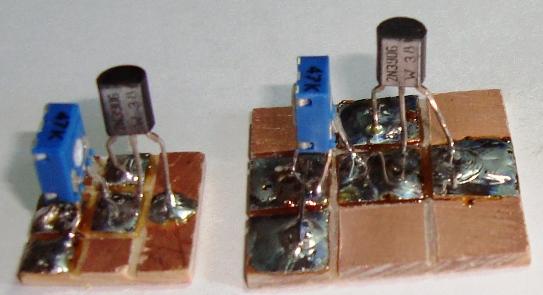

Soldar trimpot e jumpear ilhas 5.

Soldar capacitor eletrolitico de 22µF observando polaridade.

Soldar resistor de 1k na ilha 2 outro terminal fica aereo.

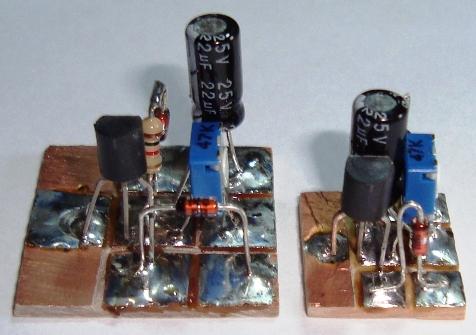

Soldar diodo 1N4148 na ilha 4 outro terminal soldar ao resistor de 1k aereo como na foto. Observar sentido do diodo.

Soldar diodo 1N4148 entre ilha 2 e 6 observar sentido do diodo.

Terminado !

Ligações

Ilha 6 PTT vai ligado ao terminal PTT do modulo do rele.

Ilha 5 Vcc vai ligado ao Vcc ou positivo da fonte (pode ser no modulo do rele).

Ilha 4 CW key : vai ligado ao conector do manipulador de CW.

Ilha Terra deve ser aterrada !

73 miguel
