Adicionando CW

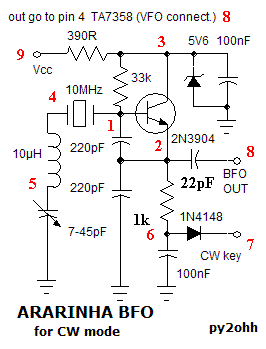

Esquema

Montando

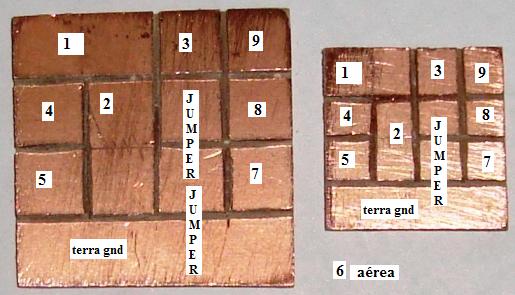

Cortar placas : modulo grande 32x32mm modulo pequeno 20x20mm.

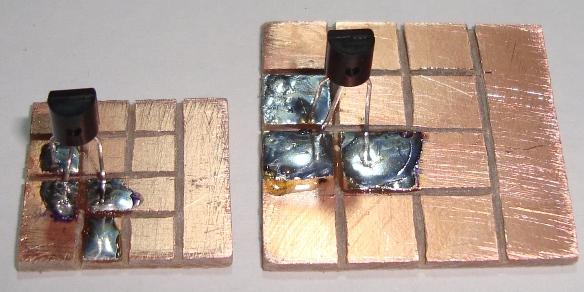

Soldando o transistor 2N3904 base ilha 1 emissor ilha 2 coletor ilha 3.

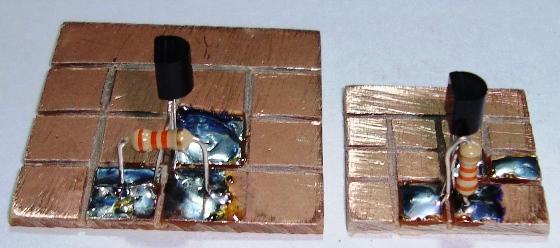

Soldar resistor de 33k entre base ilha 1 e coletor ilha 3.

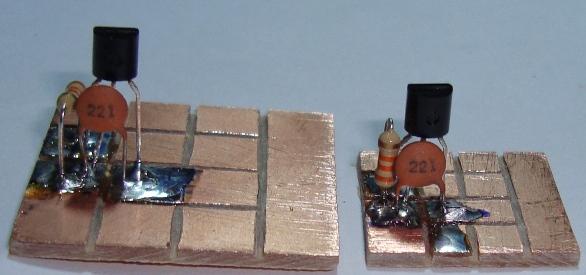

Soldar capacitor de 220pF (221) entre base ilha 1 e emisor ilha 2.

Soldar Zener de 5V6 entre coletor (ilha 3) e terra - jumpear ilhas como na foto.

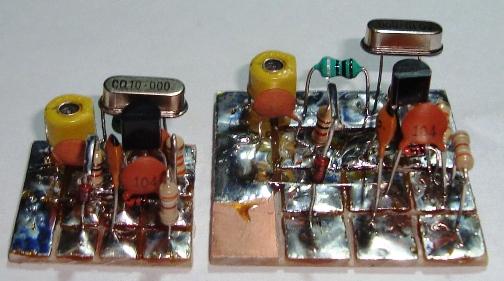

Soldar capacitor de 10onF (104) entre ilha 3 e terra (jumper).

Soldar capacitor de 22pF NP0 entre emissor ilha 2 e ilha 8 BFO out.

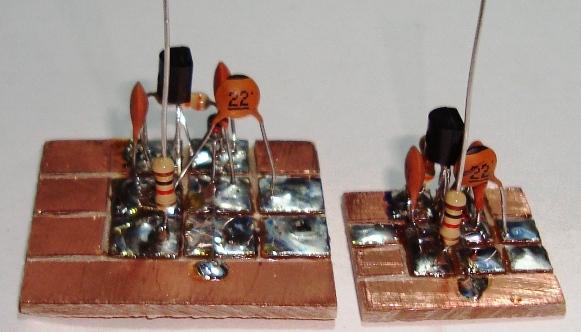

Soldar resistor de 1k em pé na ilha 2 emissor.

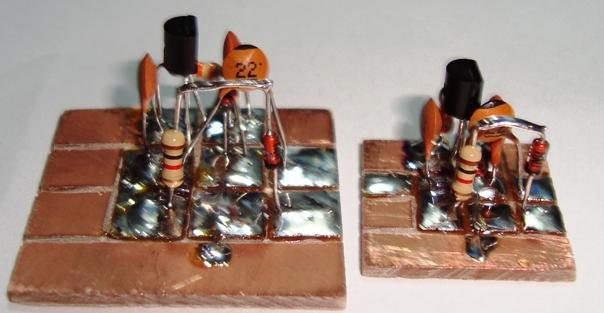

Soldar diodo 1N4148 entre ilha 8 e lide do resistor de 1k , observar polaridade do diodo.

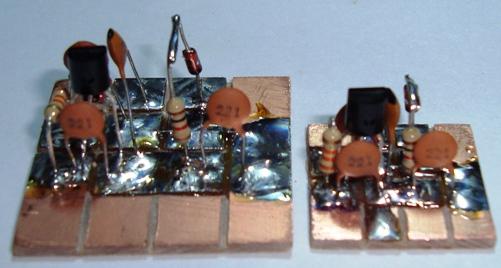

Soldar capacitor de 220pF NP0 entre ilha 2 emissor e terra.

Soldar resistor de 390R entre coletor ilha 3 e ilha 9 entrada de Vcc.

Soldar cristal de 10MHz entre ilha 1 (base) e ilha 4.

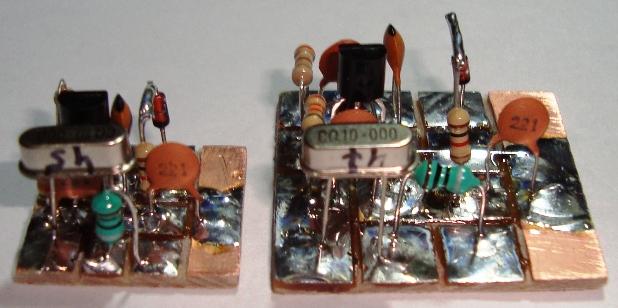

Soldar indutor de 10µH entre ilha 4 e ilha 5.

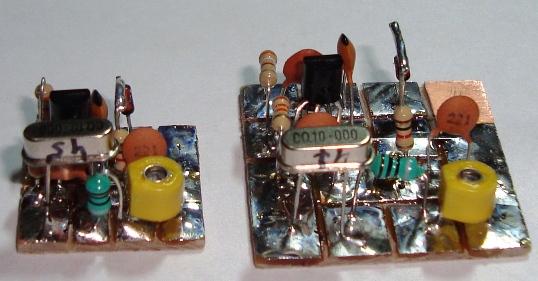

Soldar trimmer entre ilha 5 e terra . Observar polaridade conforme fotos.

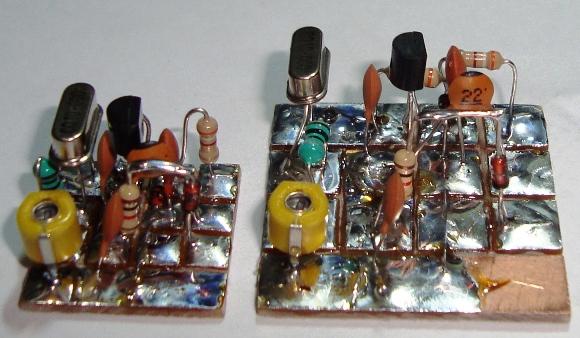

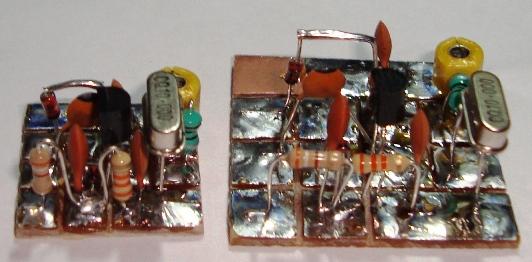

Terminado !

73 de py2ohh miguel
