7. Amplificador de RF de recepção (BFr)

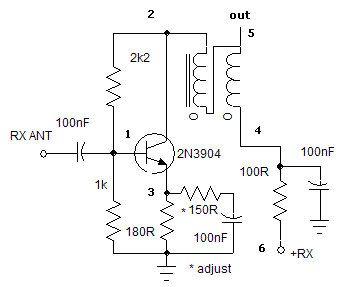

Esquema

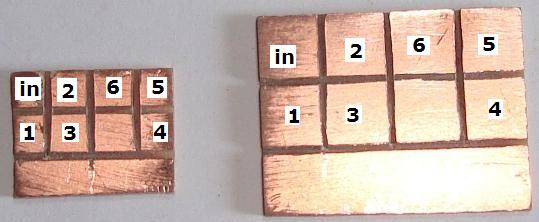

Lay out

Montagem

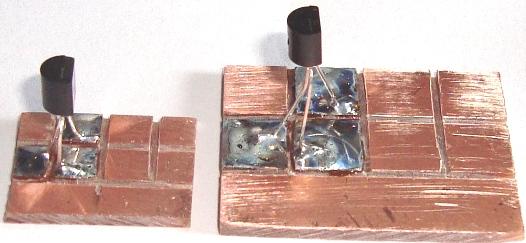

1.Soldar o transistor 2N3904, base ilha 1, emissor ilha 3, coletor ilha 2.

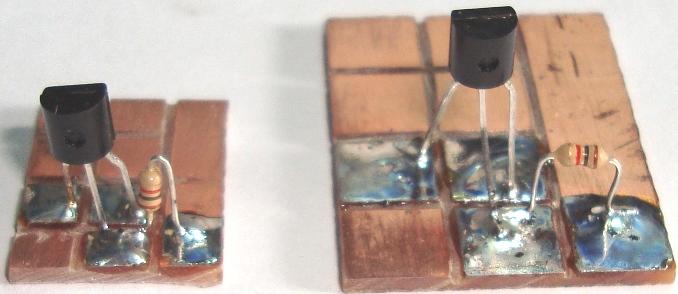

2. Soldar resistor de 1k entre ilha 1 e terra

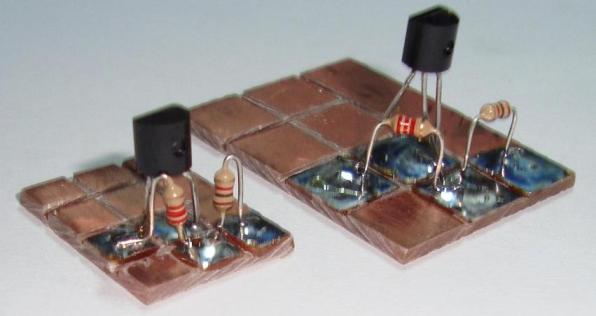

3. Soldar resistor de 2k2 entre ilha 1 e ilha 2.

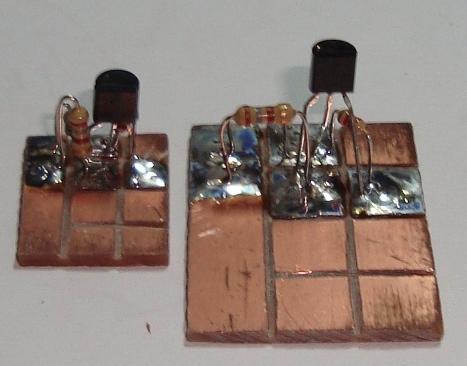

4. Soldar resistor de 180R entreemissor (ilha 3 e terra)

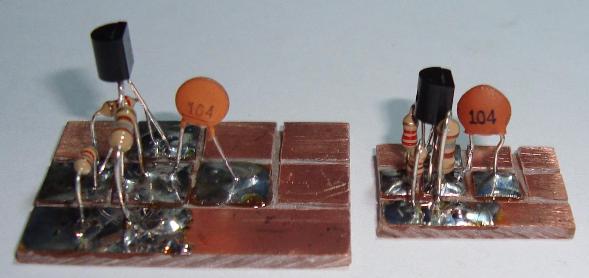

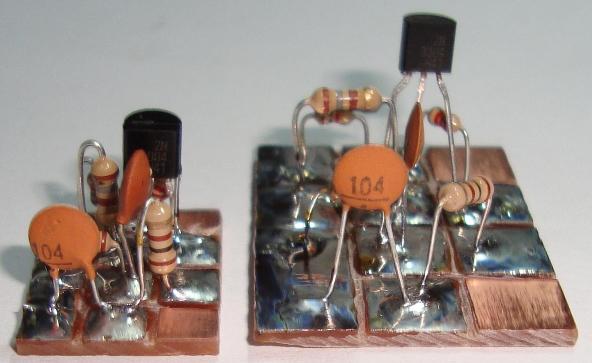

5 Soldar capacitor de 100nF (a104) entre emissor (ilha 3) e ponto x (ver foto).

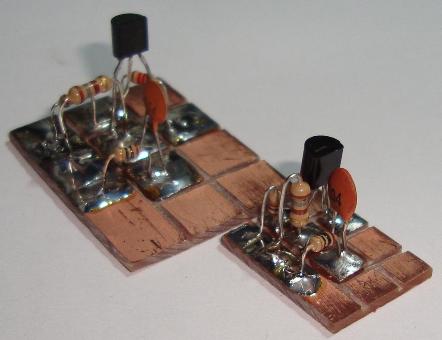

6. Soldar resistor de 10R entre ponto x e terra

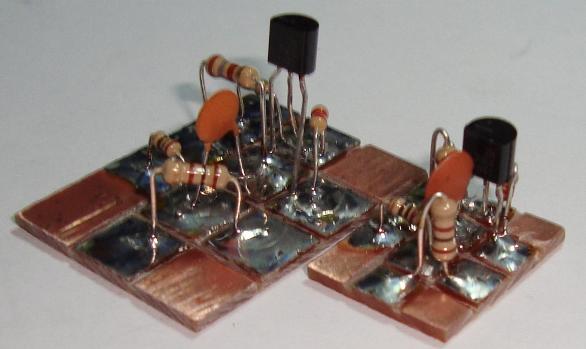

7. Soldar resistor de 100R entre ilha 4 e 6

8. Soldar capacitor de 100nF entre ilha 4 e terra.

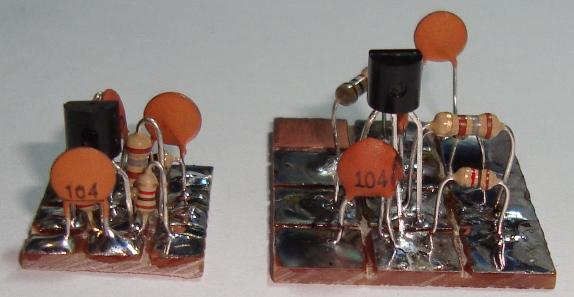

9. Soldar capacitor de 100nF entre ilha in e ilha2.

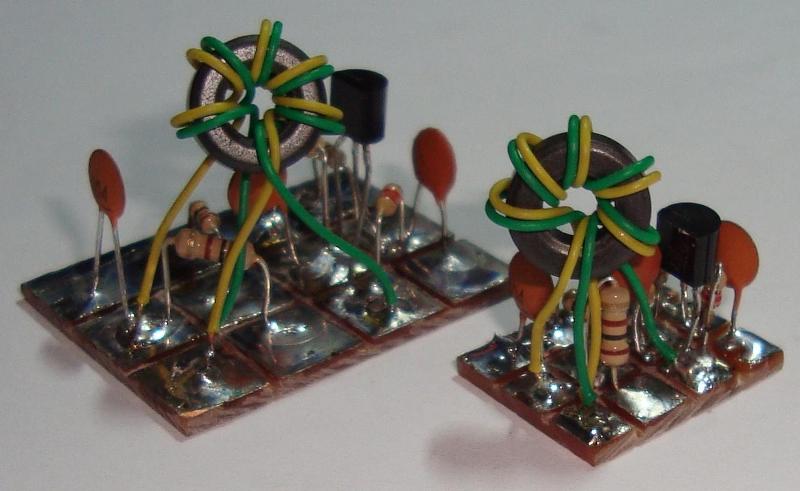

10. Soldar trafo (bobina) bifilarilhas 2, 4 e 5.
