7. Amplificador de RF (buffer B3)

Esquema

Layout

1. Cortar placa cobreada conforme medidas

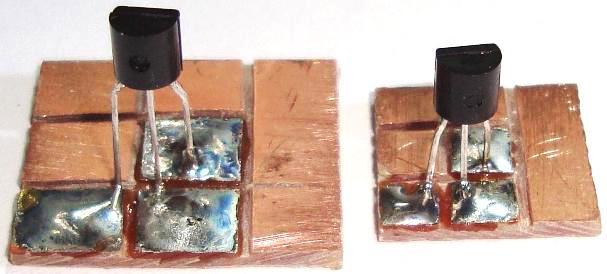

2. Montando o transistor 2N3904

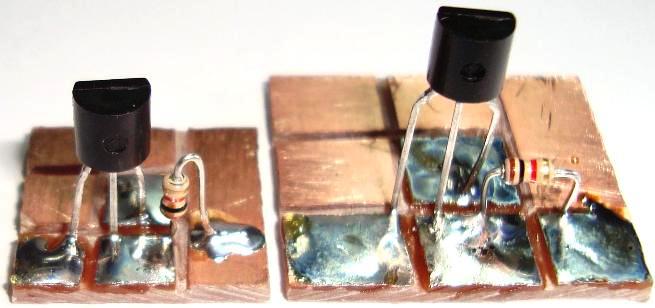

3. Soldando resistor de 1k entre base e terra

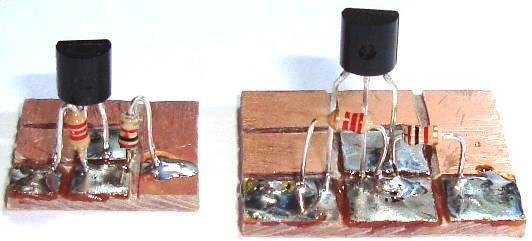

4. Soldando resistor de 2k2 entre base e coletor

4. Soldando resistor de 180R entre emissor e terra

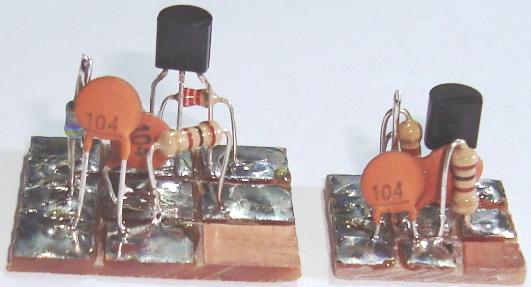

5. Soldando capacitor de bypass 100nF (emissor)

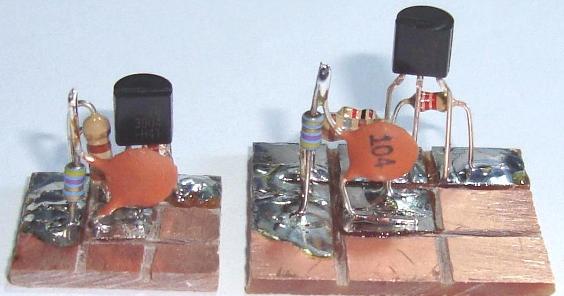

6. Soldando resistor de 4R7 entre terra e capacitor de bypass

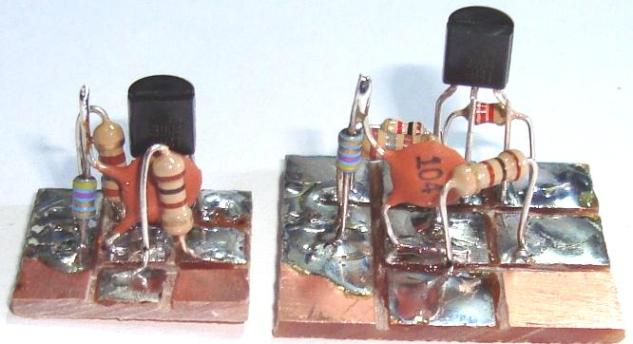

8. Soldando resistor de 100R entre ilhas 4 e 6

9. Soldando capacitor de 100nF entre ilha 4 e terra

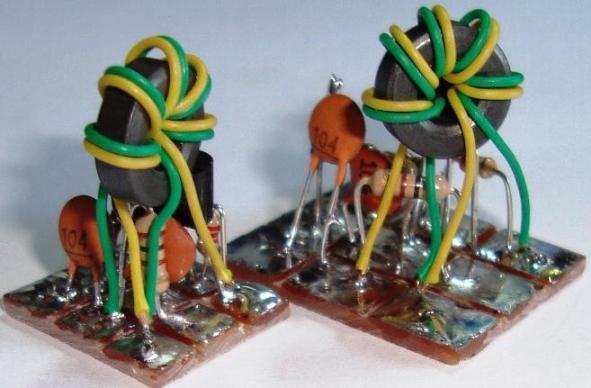

10. Soldando toroide bifilar
