Amplificador de RF para frequencimetro

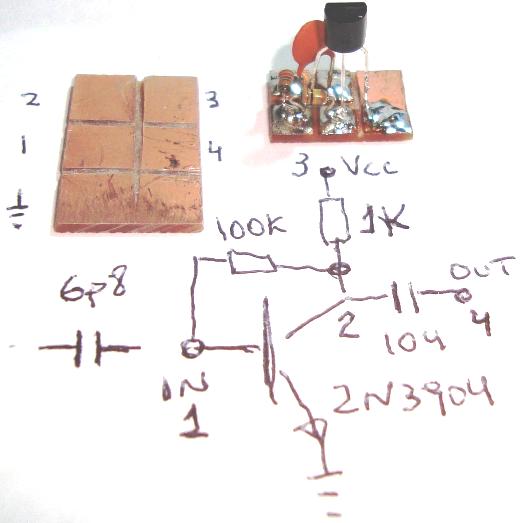

Esquema

Trata-se de um amplificador simples, com o objetivo de isolar o VFO de outros circuitos e amplificar o nivel para facilitar a leitura de frequencia pelo frequencimetro.

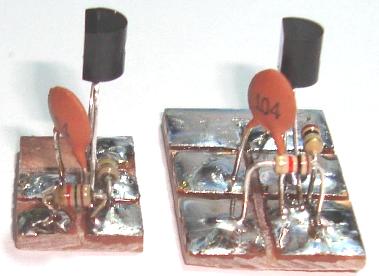

O circuito é muito facil de montar, vejam fotos

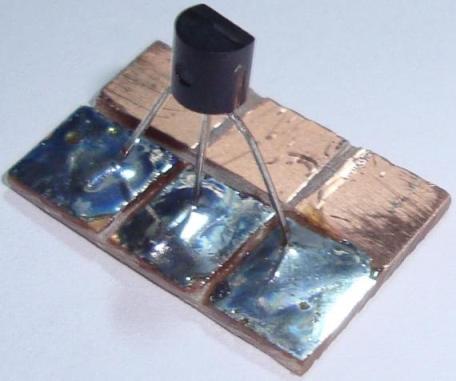

Soldando o tansistor 2N3904 base ilha1, coletor ilha 2 emissor a terra.

Soldar resistor de 100K entre ilhas 1 e 2 (base e coletor)

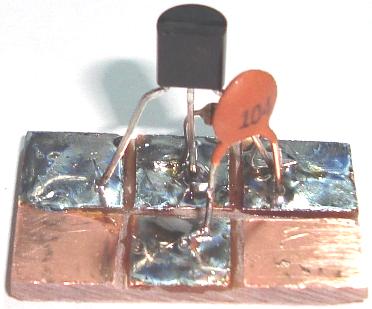

Soldar capacitor de 100nF entre ilha 2 (coletor) e ilha 4 (saida)

Soldar resistor de 1K entre ilha 2 (coletor) e ilha 3 (Vcc).
