Filtro a cristal LADDER
Esquema

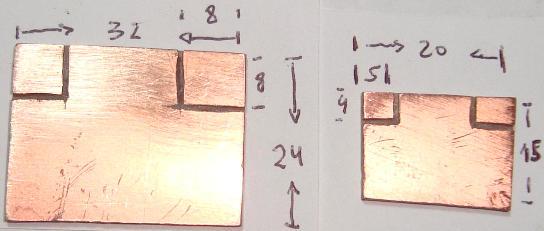

Cortando a placa de montagem do modulo

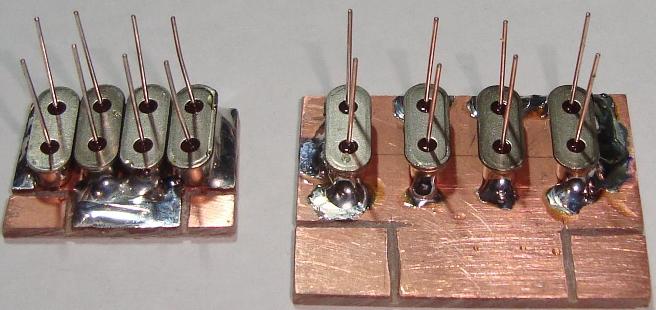

Solde uma aum os critais distribuindo uniformemente o espaço conforme foto
Interconecte os cristais conforme a foto
Vista superior

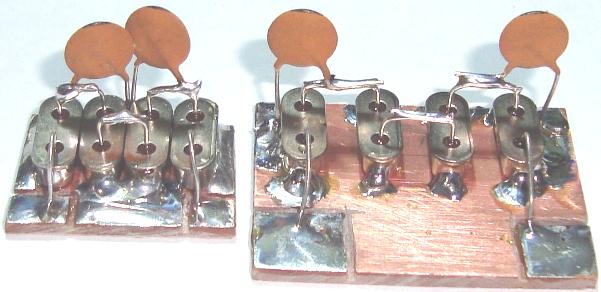

Soldar os capacitores de 100pF conforme fotos/esquema (entre pontos 2 e 4 ao terra)
visto pelo outro lado
TESTE
Com um RX de banda corrida sintonizando em 10MHz
Ligue uma antena a entrada do filtro (como gerador de ruido) e a saida do filtro ligue a antena do RX (o filtro não tem entrada/saida definida).
Varra a frequencia para cima e para baixo vendo o corte do ruido e a banda passante do filtro.
Caso voce possuir um gerador de ruido branco pode utiliza-lo no lugar da antena.
