4 CHAVEAMENTO TX / RX COM 74HC4053
O circuito integrado 4053 é uma chave analogica de 3 polos 2 posições, como se fossem 3 reles. O comando é dado pelos pinos 9, 10 e 11 cad um controla uma respectiva chave, com sinal zero temos uma posição com sinal igual a VCC temos a mudança de posição (ou chaveamento).
Nos interligamos os pinos de comando pois o acionamento é unico.

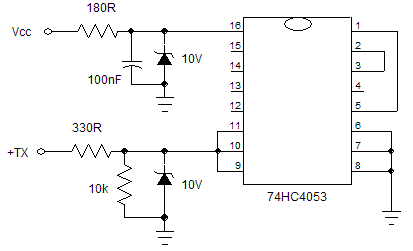

Esquema do 74hc4053 alimentação, comando de chaveamento e jumpers entre chaves.

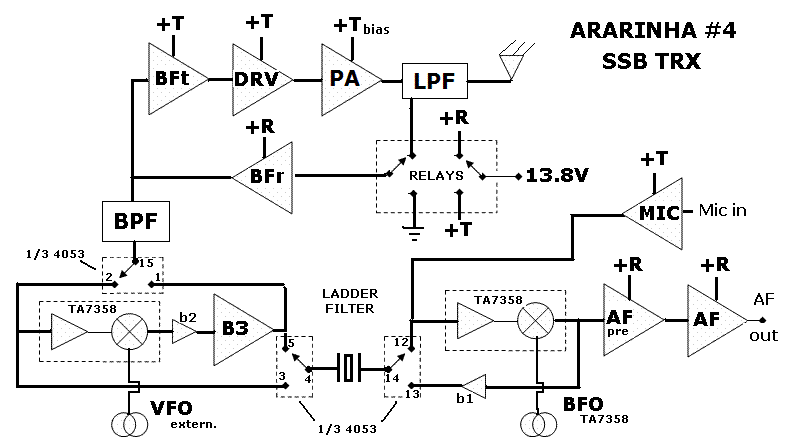

posicionamento das chaves no radio
Como fazemso fisiscamente (com o CI virado de pernas para cima - inseto morto) - somente para ter uma ideia ...
Corte uma placa com se for montar com ilhass de 8mm caso formontar com ilhas de 5mm corte a plca com

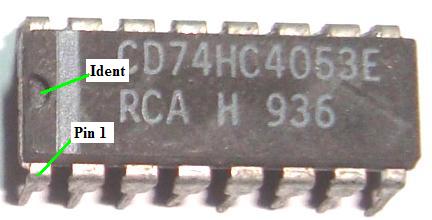

O integrado 74HC4053 - como identificar o pino 1

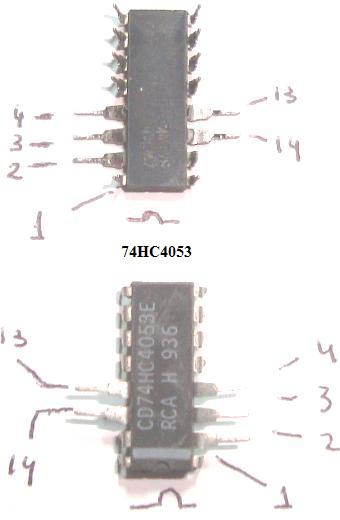

Dobre os pinos conforme ilustrado na figura - o ideal é dobrar os pinos e depois traçar as ilhas pois assim não dá para errar...

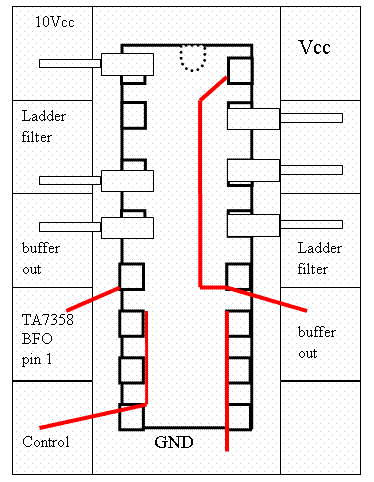

Visto por baixo como montaremos e visto por cima para tirar duvidas
Solde os pinos indicados pino 2 e 3, pino 4, pino 13 e pino14

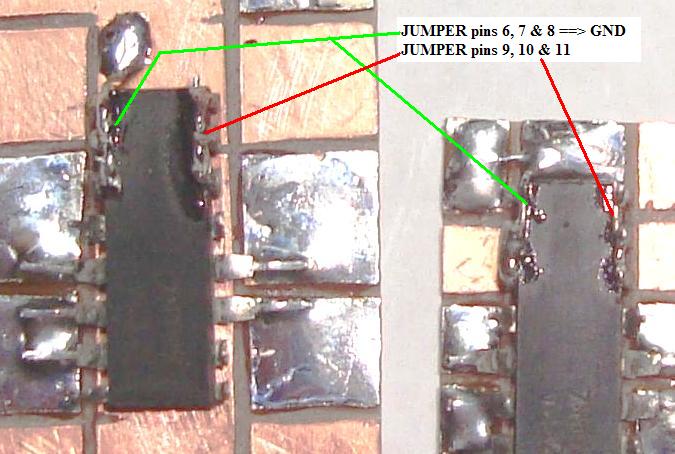

Solde os pnos 6, 7 e 8 a terra, e solde os pinos 9,10 e 11 juntos.
Soldar diodo Zener de 10V entre pinos 9, 10 e 11 (jumper) e a terra.

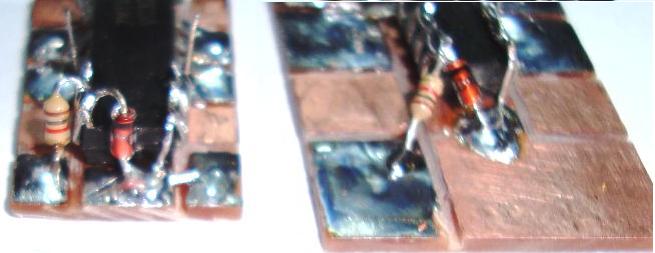

Soldar resistor de 1k entre ilha +TX e os pinos 9, 10 e 11.
Soldar resistor de 10k entre ilha +TX e o terra (GND).

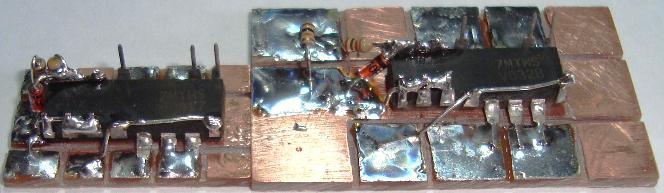

Soldar jumper entre pinos 1 e 5 conectando a ilha 4 (buffer out)

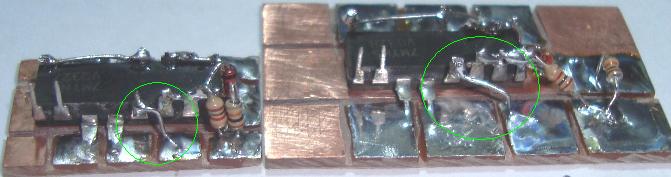

Soldar fio entre pino 11 e Ilha 9 FI out RX

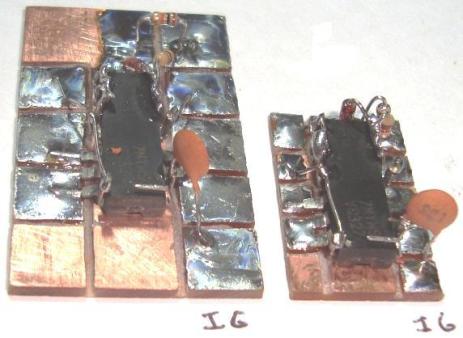

Soldar capacitor de 220pF entre pino 15 e ilha 6 (BPF)

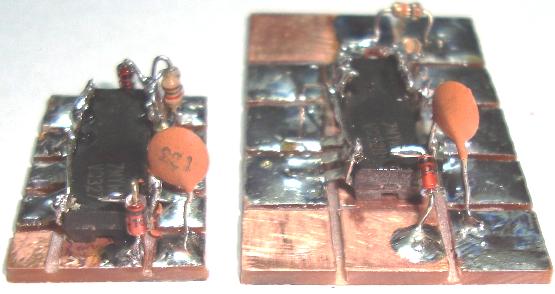

Soldar diodo zener de 10V entre pino 16 e terra
Soldar resistor de 180R entre pino 16 e ilha 1 Vcc
Soldar capacitor de 100nF entre o pino 16 e o terra

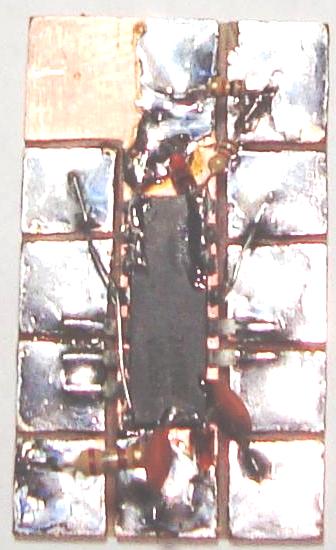

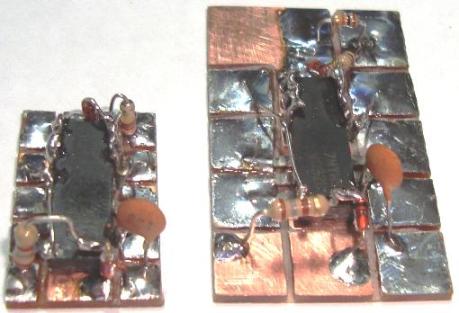

Veja como ficou montado
TESTE
Testando na condição RX
Alimente a ilha Vcc com 12 a 14 V
Com um Ohmimetro veja se tem continuidade entre os pinos
4 e 5
14 e 12
15 e 2
entre os pinos
4 e 3
14 e 13
15 e 1 não deverá ter continuidade
Testando na condição TX
Alimente a ilha Vcc com 12 a 14 V
Alimentando agora tambem a ilha +TX
Com um Ohmimetro veja se tem continuidade entre os pinos
4 e 3
14 e 13
15 e 1
entre os pinos
4 e 5
14 e 12
15 e 2 não deverá ter continuidade
O CI 74HC4053 se comporta como um rele....
