Amplificador de microfone
Esquema
Layout

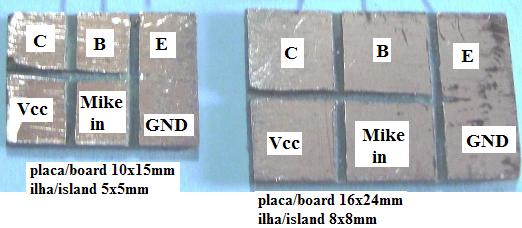

1. Cortar placa cobreada conforme medidas

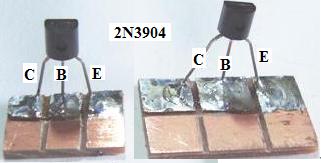

2. Montando o transistor 2N3904

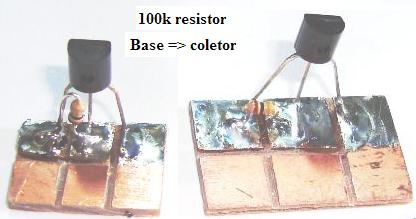

3. Soldando resistor de 100k entre base e coletor

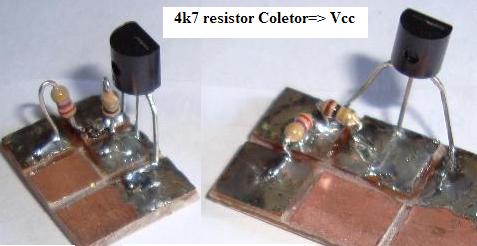

4.Soldando o resistor de 4k7 entre coletor e Vcc

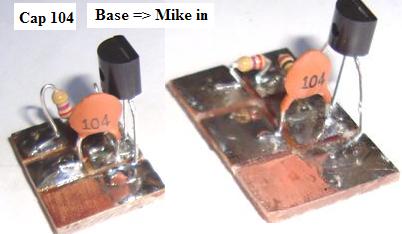

5 Soldar capacitor de 100nF (104) entre a Base e a ilha Mike in

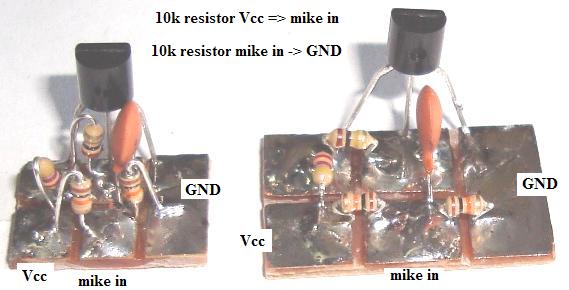

6. Soldar resistor de 10k entre Vcc e mike in E entre outro de 10k entre mike in e GND.

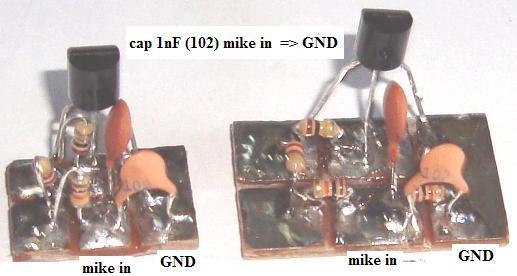

7. Soldar capacitor de 1nF (102) entre mike in e terra (GND)

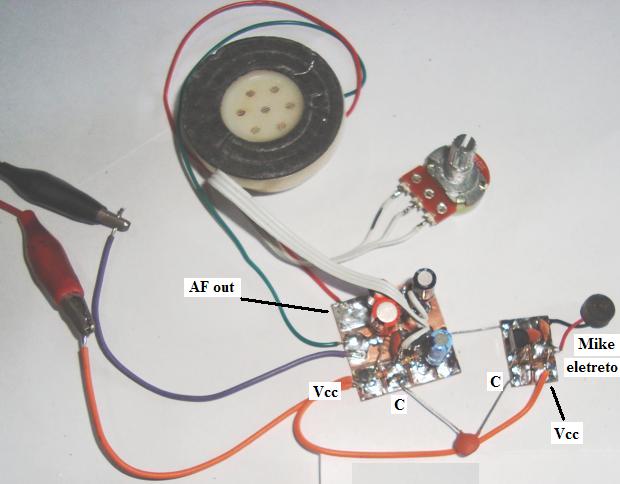

teste do amplificador de microfone
Usar o modulo amplificador de AF
Ligar um microfe de eletreto entre mike in e terra
Alimentar os pontos de Vcc dos modulos
Interligar os pontos de terra (GND)
Ligar a saida do amplificador de mike (C - coletor do transistor) a ilha C (coletor do transistor 2N3904) da placa de audio, não ligar na entrada do amplificador pois fica com muito ganho e dá microfonia.
