Montando o amplificador de áudio

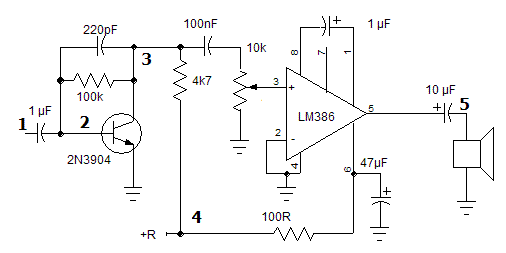

Esquema :
Layout :
Placa normal com 15 x 15 mm ilhas 1, 2, 3 e 4 com 4 x 4 mm e Ilha 5 com 5 x 5 mm
Placa grande com 24 x 24 mm ilhas 1, 2, 3 e 4 com 6 x 8mm e ilha 5 com 8 x 8 mm
Montando 2 amplificadores, um com placa normal e outro complaca grande .
Ferramentas utilizadas :
Alicates chineses de loja de R$1,99
Chave de fenda de 4mm
Pinça de aço auto-travante em X - "muito util"
Ferro de solda Hikari de 30W com ponta não desgastante (normal de linha).
1. Cortar a placa do modulo

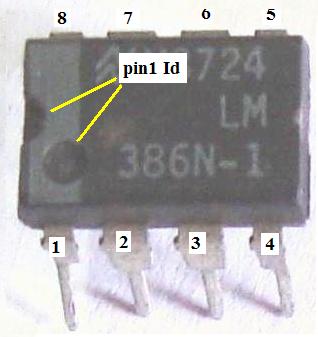

2.Identificando o integrado LM386

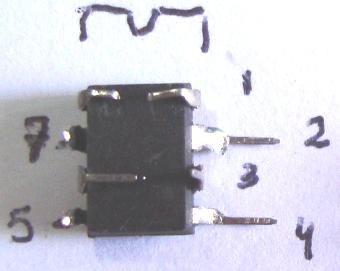

Dobrando as pernas # 2 e # 4 - inseto morto - atenção antes de dobrar, observe a marcação do pino 1
Dobrando as pernas # 1 e # 8, corte ambas antes de dobrar conforme foto.
Dobrando a perna # 6
Soldando o LM386, apare as pernas # 2 e # 4 se necessario. (imagem do modulo maior)
Identificando o transistor 2N3904 visto de costas.

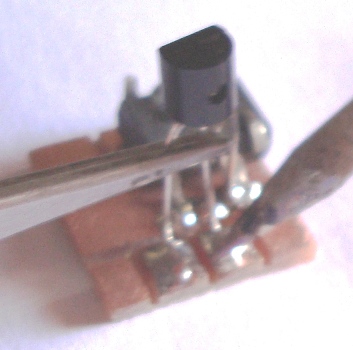

Soldando o transitor 2N3904 - Obs. SEMPRE ao soldar um componente pré solde os pontos a serem soldados.
Modulo grande :
Modulo pequeno :

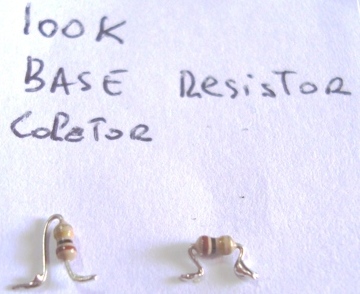

Vamos dobrar o resistor de 100k

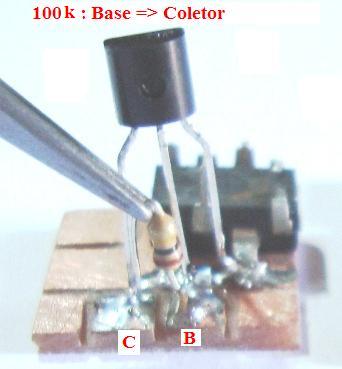

A pinça auto travante ajuda na soldagem - e assim ninguem "queima os dedos "
O resistor de 100k deve ser soldado entre base e coletor.

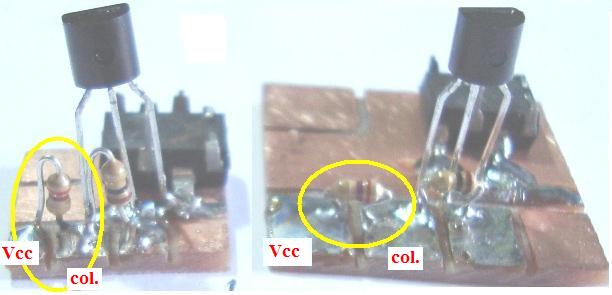

Agora vamos soldar um resistor de 4k7 entre coletor e VCC
Soldar resistor de 100R entre Vcc e pino 6.

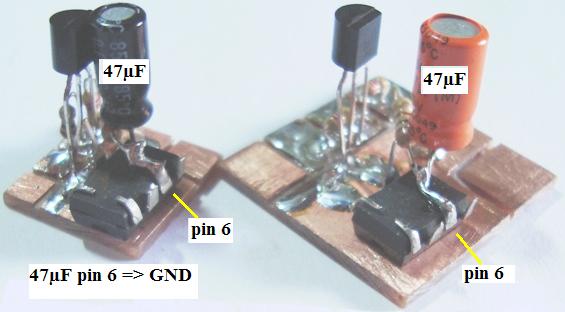

Soldar eletrolitico de 47µF entre pin6 => GND.

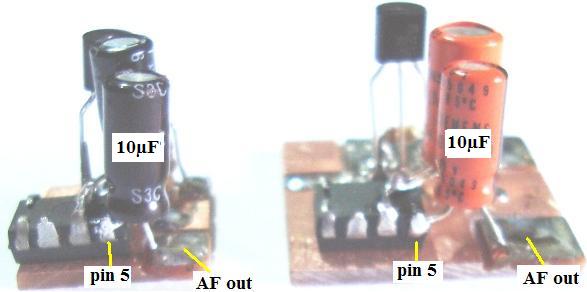

Soldar eletrolitico 10µF entre pino 5 (+) e AF out (-).
Soldar 1 lide capcitor de 100nF (104) na ilha coletor e o outro terminal fica no ar (aereo).

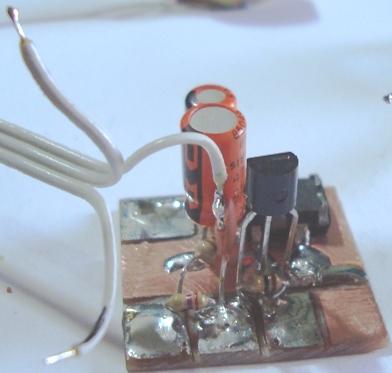

Para ligar o potenciometro de audio usamos 3 fios retirados de sucata de flat cable de PC.
Soldando o cabo no potenciometro

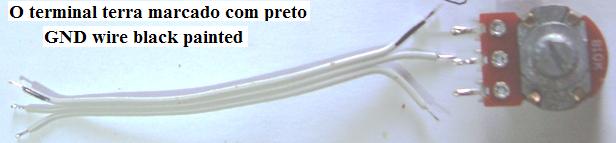

cuidado : marque o terminal terra no cabo, ligue no lado direito do pot visto de frente.

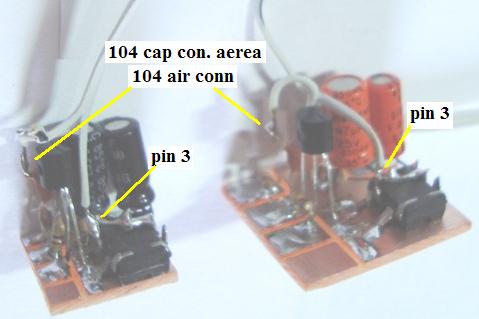

Soldar fio do ptenciometro ao capacitor 104 (aereo)
Soldar conex]ão central do potenciometro ao pino 3 do LM386

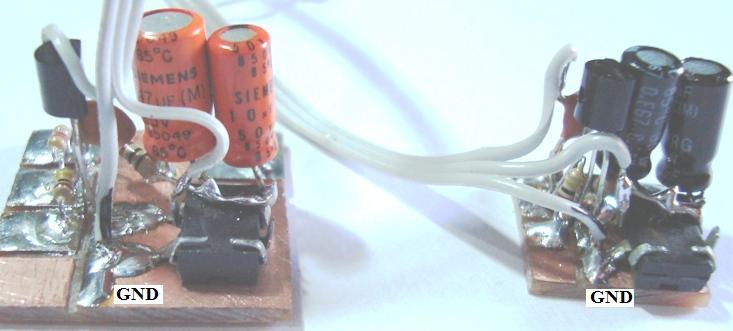

Soldar terminal terra do potenciometro
Montando o capacitor de entrada, pode ser de 100nF a 4,7µF

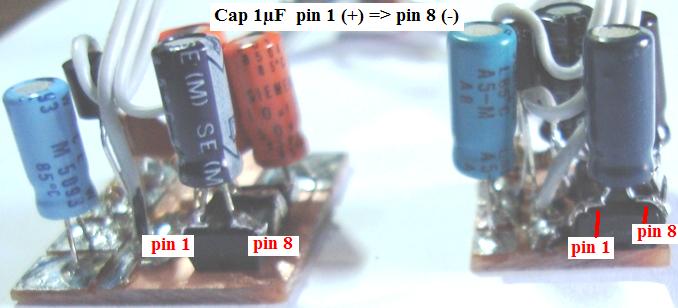

Capacitor de 1µF eletrolitico, soldar positivo pino 1 e negativo pino 8 do LM386
Assim terminamos a montagem do amplificador de audio.
Video com teste simples do amplificador de audio

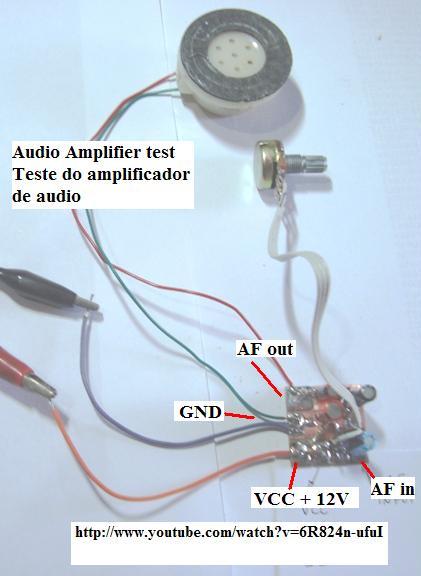

Como ligamos o amplificador no teste.
