Como Fazer uma placa de modulo :

A medida básica de um modulo (normal) é de ilhas quadradas de 5mm, mas como muitos acham pequenas demais temos tambem ilhas quadradas de 8mm (modulo grande).

Traçando :

Ferramentas :

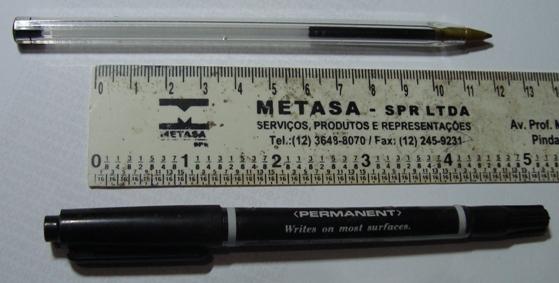

Uma caneta esferografica ou uma caneta para marcar de CD e uma regua simples.

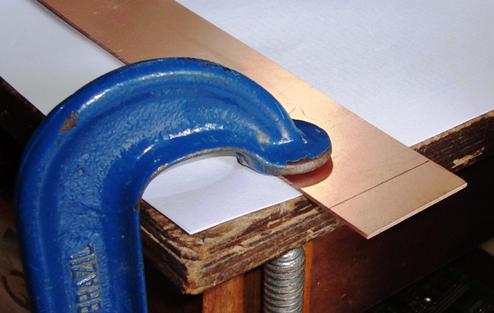

Trace uma tira com a medida menor do modulo desejado, adicionando 1mm na dimensão a ser cortada devido a espessura da lâmina de corte.

Para cortar uma tira de 24mm (modulo grande) adicionamos 1 mm na traçagem.

Para cortar uma tira de 15mm (modulo normal) adicionamos 1mm de traçagem.

Cortando

Ferramentas

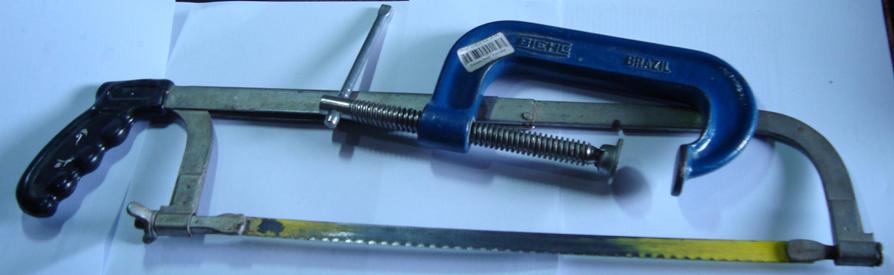

Uma serra manual e um sargento ou um grampo de marceneiro.

Cortando uma tira

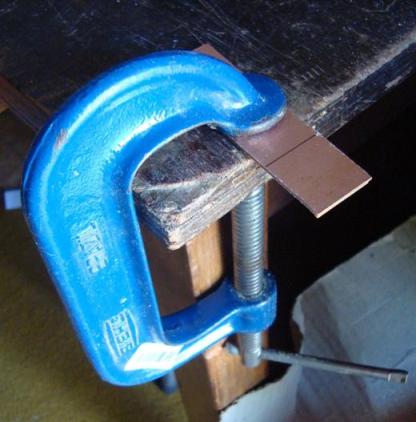

Prenda a placa a mesa firmemente, deixando um espaço entre a mesa e a linha de corte.

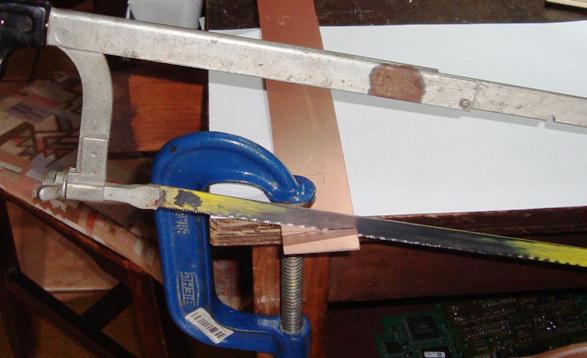

Para garantir um corte reto incline a serra.

Cortada a tira, podemos traçar o corte do modulo (lembre-se sempre de adicionar 1mm para o corte.

Cortando o modulo

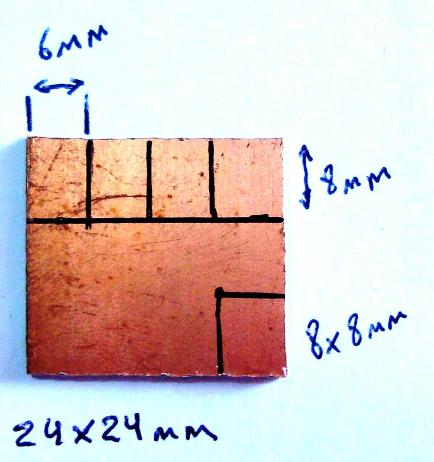

Depois de cortado devemos traçar as ilhas do modulo

Isolando as ilhas, cortando o cobre com a serra manual

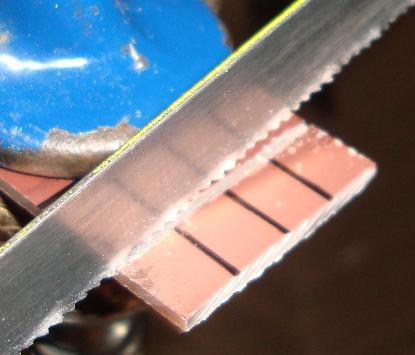

incline bem a serra para cortar somente o cobre deixando a parte isolante.

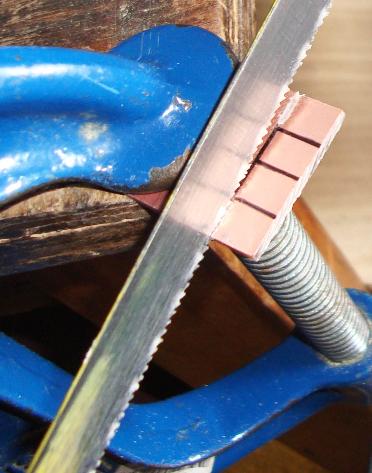

Uma dica boa é iniciar o corte pelos dois lados como na foto.

Note que somente o cobre foi removido.

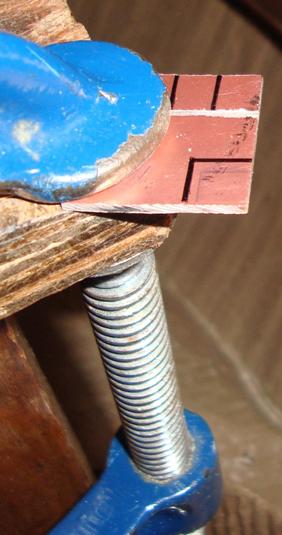

Girando a placa e cortando

aproveite para cortar dos dois lados.

girando outra vez

cortando...

finalizando os cortes

Após o corte das ilhas, apare algum canto que ficou quase sem isolação com um estilhete.

Para finalizar lixe com uma lixa de ferro numero #180 a #440, as laterais tirando as rebarbas e a superfície de cobre para que fique sem resíduos do corte

Este é um modulo para amplificador de áudio com pré amplificador.
