ARARINHA #4 Versão com CW

Para adaptar o ARARINHA para CW é necessário injetar um sinal de RF de 10MHz no pino 4 do CI TA7358, onde temos a mistura com o sinal do VFO.

Para retirar o sinal do oscilador existente fica muito complicado, então montamos um oscilador em separado, onde procuramos limitar a potencia.

Esquema

Para transmitir em CW necessitamos comutar o rele para transmissão.

O que pode ser feito apertando simplesmente o PTT e manipulando (com inconveniente do microfone ficar ligado).

Ou manipulando diretamente o rele (que causará um ruido de rele muito chato).

Decidimos manipular o rele com um temporizador ajustavel, assim o rele apos acionado pode ficar um tempo ligado, sem o liga desliga durante a manipulação. O tempo do rele ligado pode ser ajustado, eu ajustei o meu de forma mesmo em QRS não tenha o rele desligado entre uma palavra e outra ou entre frases.

Esquema

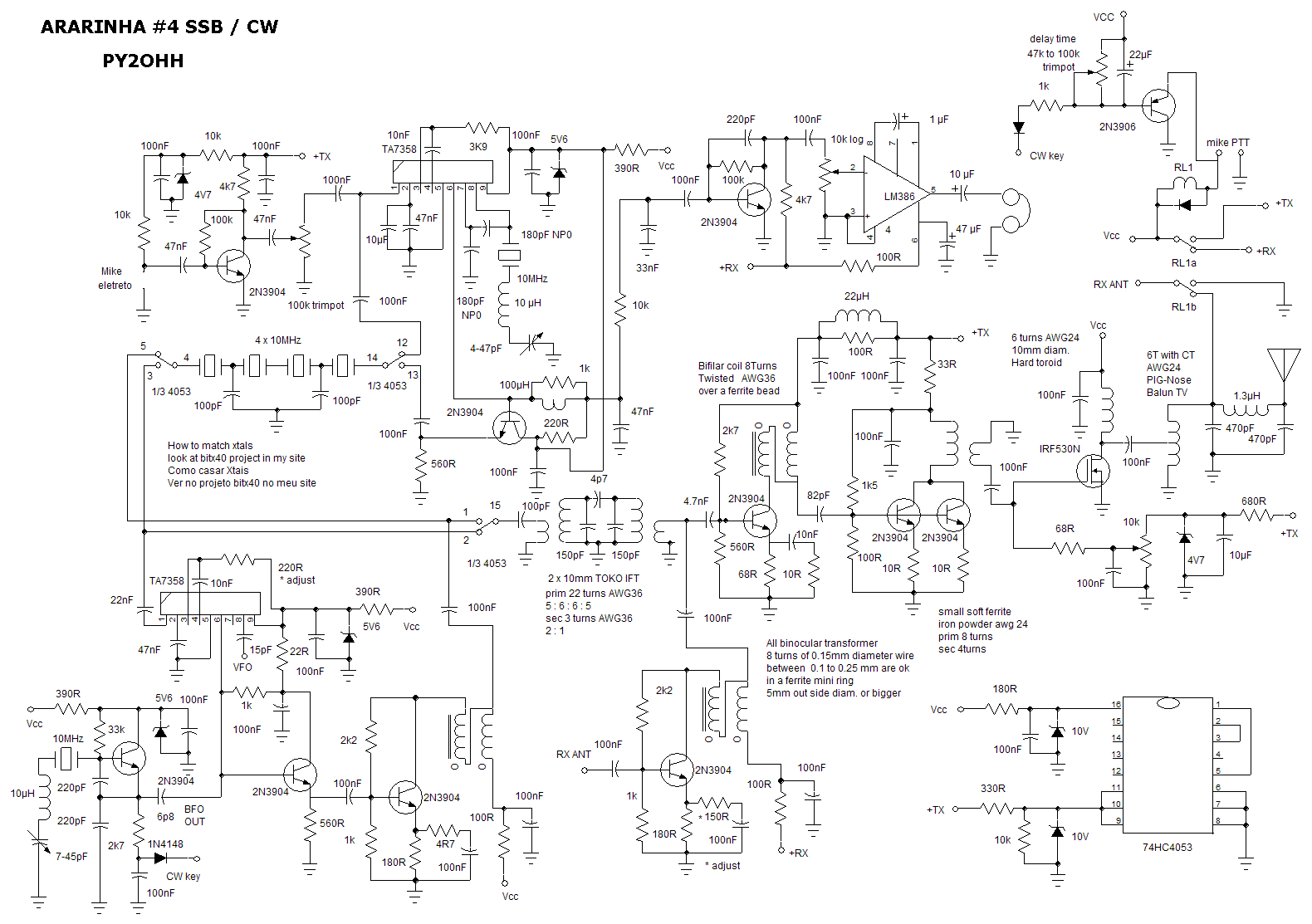

Esquema do ARARINHA #4 CW

73 de py2ohh miguel
