Acessórios para o ARARINHA (ou perfumaria)
CW

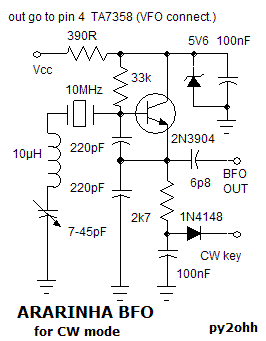

Para adaptar o ARARINHA para CW é necessário injetar um sinal de RF de 10MHz no pino 4 do CI TA7358, onde temos a mistura com o sinal do VFO.
Para retirar o sinal do oscilador existente fica muito complicado, então montamos um oscilador em separado, onde procuramos limitar a potencia. A frequencia do oscilador deverá ser ajustada por volta de 800Hz abaixo da frequencia do BFO. Caso o nivel de sinal esteja baixo diminuir o resistor de 2k7 até o minimo de 1k.
Esquema
Para transmitir em CW necessitamos comutar o rele para transmissão.
O que pode ser feito apertando simplesmente o PTT e manipulando (com inconveniente do microfone ficar ligado).
Ou manipulando diretamente o rele (que causará um ruido de rele muito chato).
Decidimos manipular o rele com um temporizador ajustavel (modo denominado semi break in), assim o rele apos acionado pode ficar um tempo ligado, sem o liga desliga durante a manipulação. O tempo do rele ligado pode ser ajustado, eu ajustei o meu de forma mesmo em QRS não tenha o rele desligado entre uma palavra e outra ou entre frases.
O transistor utilizado é um PNP de uso geral, mas dependendo da corrente consumida pelo rele podera ser necessario um transistor de potencia maior.
Esquema
73 from py2ohh miguel
ARARINHA ACCESSORIES
To add CW to ARARINHA a RF signal of 10MHZ are necessary to input to mixer (pin 4 of TA7358), where the moisture of 10MHz and the VFO signal occurs, resulting the 7MHz desired signal
To do this we build a new 10MHz oscillator, The oscillator frequency will be adjusted around 800Hz down of the BFO frequency. Case the signal level is too low, reduce the 2k7 resistor down to 1k (minimum).
Schematics
To transmitte in CW we need to comutate the rele to TX mode.
We made a timer to delay the relay turn on/off, the time will be adjusted to in QRS the relays dont turn off between words or setences.
If your relays needed pore current to turn on put a medium power transistor in phe place of 2N3906.
Schematics
73 from py2ohh miguel
