ARARINHA 7 receptor de SSB de banda corrida 6 a 30MHz



Voltando nos velhos projetos, revivi aqui o ARARINHA, com maior simplicidade mantendo a mesma qualidade.
Para quem conheceu o antigo projeto é facil de verificar pela diminuição de componentes.
Este projeto é o inicio de um maior, onde faremos um projeto que incluirá a parte de transmissão, VFO com SI5351 e ajustes automaticos.
Por enquanto temos a parte do RX, com ajustes manuais e VFO externo.

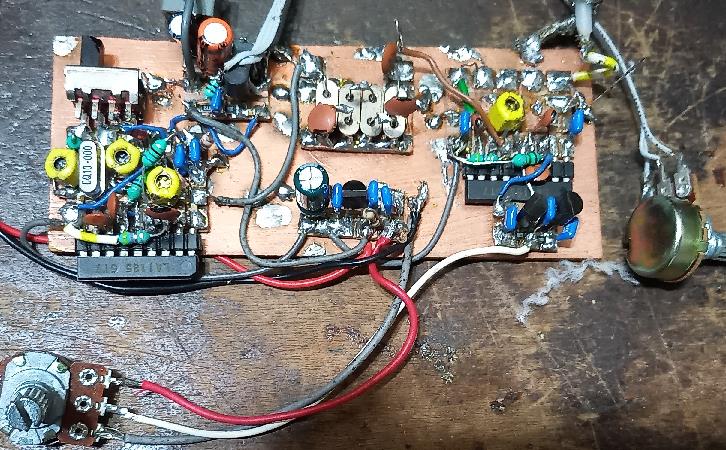

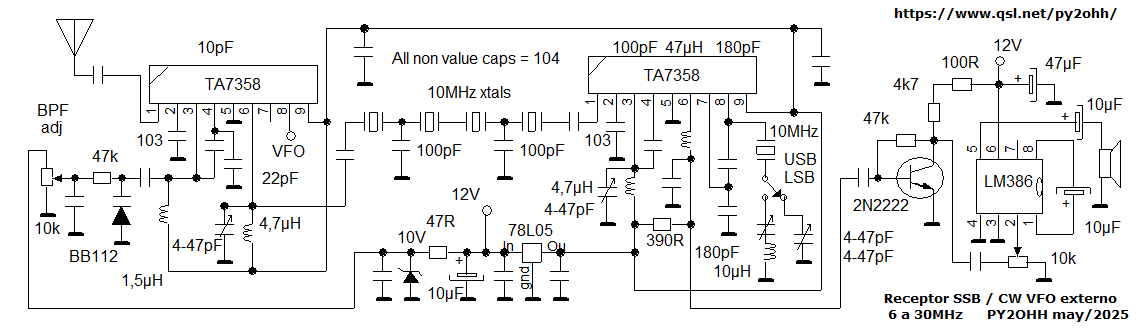

Descrição
O sinal vindo da antena, passa pelo amplificador no TA7358 e na saida é sintonizado por um circuito LC (atua como band pass filter), formado pelo indutor comercial de 1,5µH e o diodo varicap BB112, a frequencia de sintonia é de cerca de 5 a 30MHz, os capacitores de 10pF + 22pF tambem fazem parte do circuito sintonizado mas são na verdade um circuito divisor capacitivo de impedancia que casam as diferentes impedancias entre os pinos 3 (Z = 28k) e 4 (Z = 2k).

Foto :

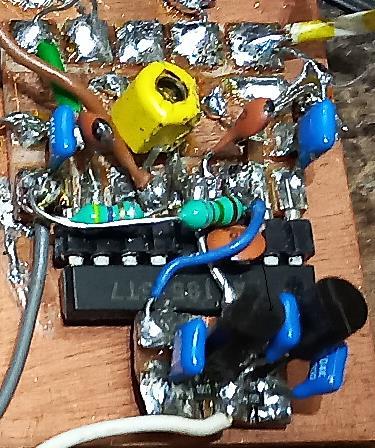

Mixer de entrada do sinal, na parte inferior temos 2 diodos varicap (este é um prototipo, usamos um só).

O sinal entra então no misturador pelo pino 4 onde, com o sinal do VFO (externo), temos a conversão para a frequencia de FI (10MHz).
Na saida do misturador (pino 6) temos outro circuio sintonizado, agora fixo na frequencia de FI. Este circuito é formado por um indutor de 4,7
µH e o capacitor trimer de 4-47pF (amarelo). O sinal segue para o filtro ladder a cristal.

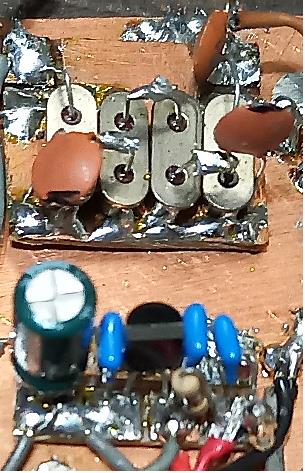

Foto : Filtro ladder com 4 cristais selecionados e abaixo o regulador de 5V (78L05) e o diodo zener de 10V.

Na saida do filtro o sinal segue para o amplificador do segundo TA7358 (pino 1). A saida do amplificador (pino 3) tem um circuito sintonizado na frequencia da FI (10MHz), formado pelo indutor de 4,7
µH e ocapacitor trimer de 4-47pF (amarelo). Neste ponto o sinal segue para o misturador via capacitor de 100pF (pino 4).

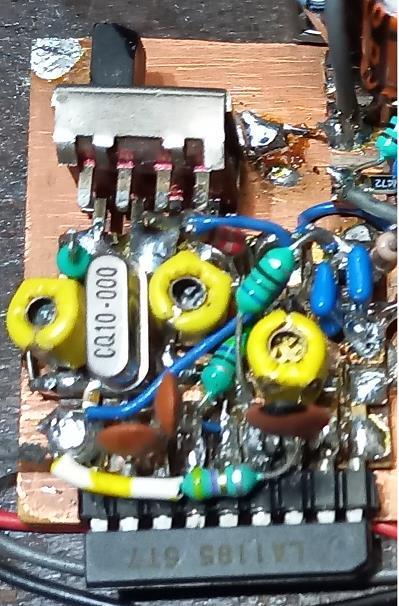

Foto : misturador e BFO

O sinal de 10Mhz de FI, que entra no misturador, e é misturado ao sinal do oscilador que esta configurado nos pinos 7 e 8 com os capacitores de 180pF, o cristal de 10MHz. Este oscilador tem uma chave que seleciona um circuito em serie com o cristal, gerando um sinal de batimento na parte inferior da banda de passagem do filtro ou na parte superior. esat seleção configura o sinal de LSB ou USB.

Na saida do misturador (pino 6) temos o sinal de audio e outro de RF (sinal de FI + sinal do BFO cerca de 20MHz), o sinal de audio  passa pelo indutor de 47
µH (que impede a passagem de RF, junto com o capacitor de 104 na saida do indutor) e vai para o amplificador de audio.

O amplificador de audio tem um pré amplificador com 2N2222 e o LM386, como no antigo ararinha.

Ajustes :
Para LSB sintonize uma estação em SSB, em 40m, com o VFO em 3MHz e  vá diminuindo, lembre sempre, que o sinal da estação devera ser somado ao do VFO para chegar aos 10MHz da FI (estação em 7100kHz e VFO em 2900kHz) , como as duas frequencias serão somadas, não haverá mudança na banda lateral, a lateral usada em 40m é a LSB. Ajuste (BFO-LSB) o trimer que esta em serie com o cristal e com o  indutor, até a voz ficar compreensivel e com tom grave.
Agora sintonize uma estação em CW, aumente a frequencia do VFO, de 100 em 100HZ, ou seja o tom devera ir se tornando mais grave , continue ajustando até voce não escutar o sinal novamente (somente se a estação ter um sinal muitissimo forte, sera possivel), caso voce escute, retoque o ajuste do trimer até o sinal sumir. Veja se continua bom e fonia (SSB). Se sim o ajuste esta feito.
Para USB sintonize uma estação em 40m, com o VFO em 17MHz,  por exemplo uma estação em 7100kHz, o VFO estará em 17100kHz, gerando a FI de 17100 - 7100 = 10000 (10MHz), aqui o ajuste do BFO-USB, o trimer que está sem indutor em serie, no BFO,
até a voz ficar compreensivel e com tom grave.
Agora sintonize uma estação em CW, aumente a frequencia do VFO, de 100 em 100HZ, ou seja o tom devera ir se tornando mais grave , continue ajustando até voce não escutar o sinal novamente (somente se a estação ter um sinal muitissimo forte, sera possivel), caso voce escute, retoque o ajuste do trimer até o sinal sumir. Veja se continua bom e fonia (SSB). Se sim o ajuste esta feito.
Atenção:
Se o VFO usado for apenas em frequencias superiores a 10MHz, as bandas laterais serão invertidas, caso 10MHZ = F(vfo) - F(estação), mas se 10MHz = F(estação) - F(vfo) , elas se mantem.
ex. VFO em 17 MHz.... sinal em 7 ==> banda lateral inverte
masVFO em 17 MHZ ... sinal em 27 ==> mantem a mesma banda lateral.


73 de py2ohh miguel maio/2025
