CAIXA PARA O VFO E FLL ARARINHA 2012

Precisamos de uma caixa para o VFO, para garantir estabilidade de frequencia e rigidez mecanica. Trabalho manual, não é o meu forte, não corto corretamente, os furos sempre desviam, mas dá para o gasto.

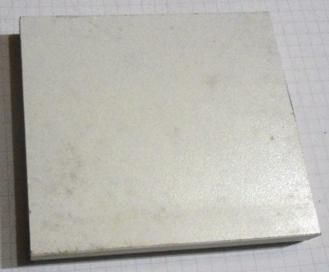

1. Cortamos um retangulo (100x110mm) de madeira (MDF 1,5cm espessura), de uma sobra que tinhamos.

2. Revesti a madeira com uma folha de aluminio e colei com cola branca (PVA). (sem foto).

3. Para o fechamento é possivel utilizar placas plasticas usadas em box para banheiro (sucata de oficinas de aluminio), ou madeira fina ambas revestidas de papel aluminio. Ofecahamento lateral e superior pode ser feito com a ajuda de cantoneiras de aluminuio usadas como acabamento de azulejos. No meu caso como tenho muita sucata de placa de 1mm de espessura, de aluminio encruado, resovi usar, pois da menos trabalho. Fiz um rascunho da altura que precisava e tracei antes de dobrar :

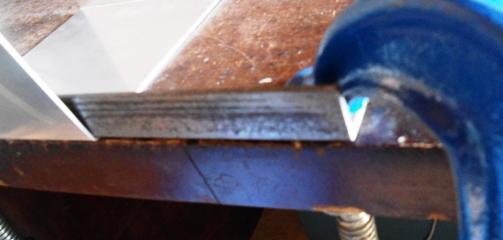

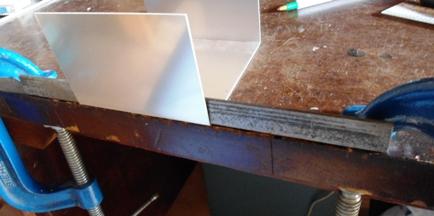

A folha de aluminio é presa a mesa de madeira, por uma catoneira de ferro e por dois grampos. Depois de alinhada dobramos com a mão.

4. Cortamos o painel da frente e o de traz. Ajustamos os paineis conforme tampa em U já dobrada, os paineis ficam ligeiramente afunilados e com o canto superior arredondado. Identificar os paineis.

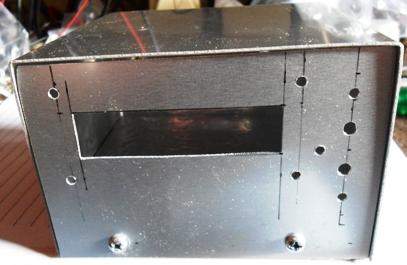

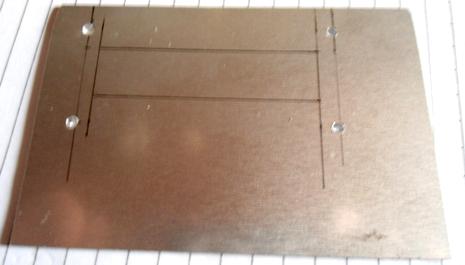

5. Traçamos a furação do LCD e furamos. A partir das furações traçamos um rasgo onde teremos o visor do LCD.

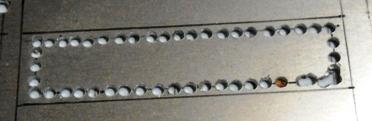

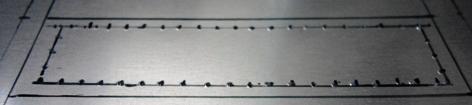

6. Traçamos outro retangulo interno a 2mm do primeiro, marcamos e puncionamos de 3 em 3mm.

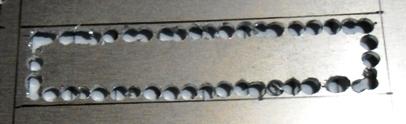

7. Com uma broca menor que 3mm furamos.

8. Furamos agora com a broca de 3mm.

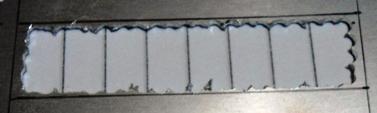

9. Com um alicate de corte fivnalizamos o corte.

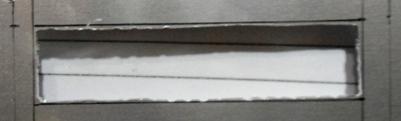

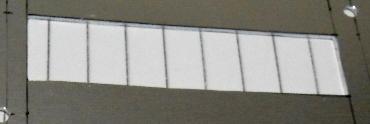

10. Agora é o serviço da "ferramentaria lima".

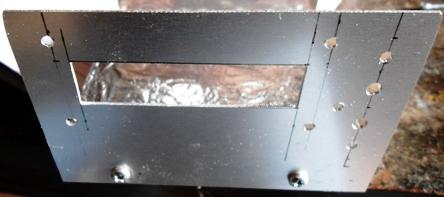

Terminando

11. Vamos traçar, puncionar e furar a plaquinha das chaves e o furo do LED. Alem de furar para fixar na base de madeira :

12. Na Tampa trazeira traçar, puncionar furo da alimentação de Vcc e da saida de RF. Alem da furação de fixação.

13. Na cobertura em U, trçar puncionar e furar fixações, alem dos furos dos potenciometros.

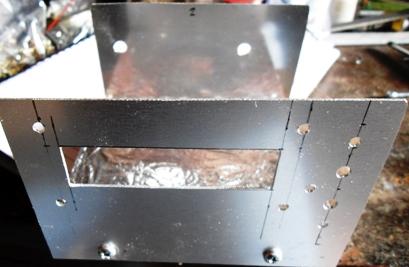

14 Montar caixa e ajustar:

15. Montar os conjuntos interligando os modulos.

16. Fixar placa do VFO, sobre uma placa isolante, na madeira de base.

17. Fixar display LCD, fixar chaves, fixar diodo LED (o furo do LED é igual ao diametro do LEd 3mm com auxilio de uma lima triangular, marcar o furo de tal forma quer fixe o LED).

........

19. Fixar conectores de alimentação e saida de RF. Na alimentação incluimos um diodo 1400x para protegeu o FLL, pois o VFO já incorpora um.

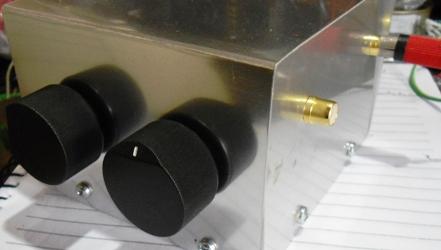

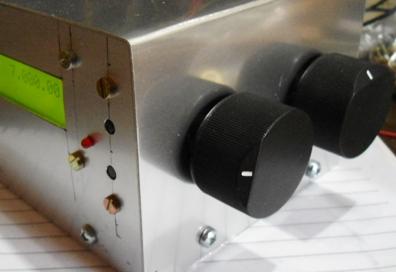

18. Fixar potenciometros.

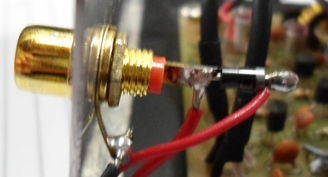

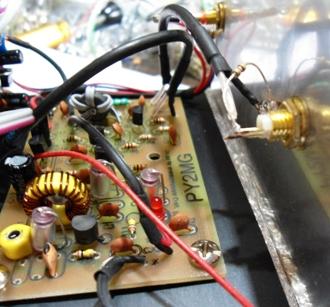

Note nesta foto aparece um resistor ligado como carga na saida do VFO, foi necessario para estabilizar o sinal que as vezes dobrava de frequencia. (valor do resistor de 330R a 1K entre a saida de RF e o terra).

19. Ligar

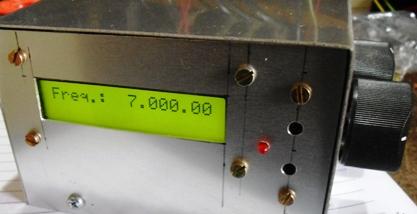

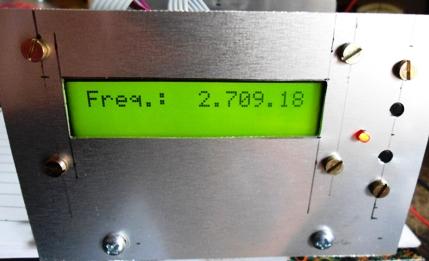

20. Ajustar display com as microchaves IF=10.000.00 e IF-VFO e a seu gosto tramento de frequencia.

Vamos agora terminar o ararinha fazendo uma caixa para ele...
