ANDIRÁ TRANSCEPTOR 40m SSB / CW

Andirá (tupi / guarani) = morcego (port) = bat (eng)

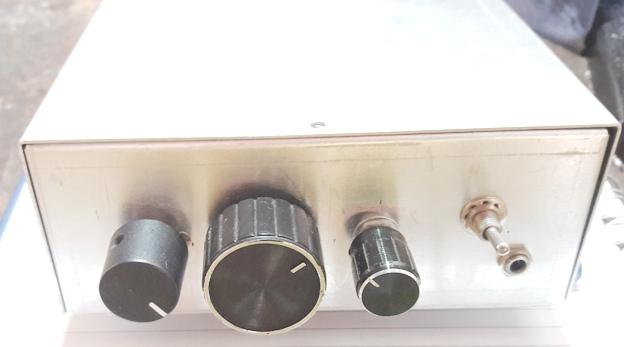

Andirá montado em uma caixa comercial de aluminio.

Ola amigos ... estou postando um velho projeto, que esta pronto faz um bom tempo.

Trata-se de um transceptor que tem algumas novidades, foi um misto de bitx com ararinha,
juntando o que se tem de melhor e simples em cada projeto, com pequenas modificações.
A montagem deste radio foi feita aos poucos e sempre foi alterados os circuitos até o final, desta forma não reparem o acabamento, pois fui montando e acertando...

Do bitx usei o amplificador de microfone, o mixer a diodos (modificado), e o amplificador bidirecional (tambem modificado). Do ararinha o BFO, e o segundo mixer/vfo com o TA7358.

As novidades são a forma de gerar CW com um desbalanceamento do modulador balanceado. E a forma de injetar o bias no PA, com uma fonte de corrente constante e compensação de temperatura.
A comutação RX/TX no TA7358 foi feita via rele.

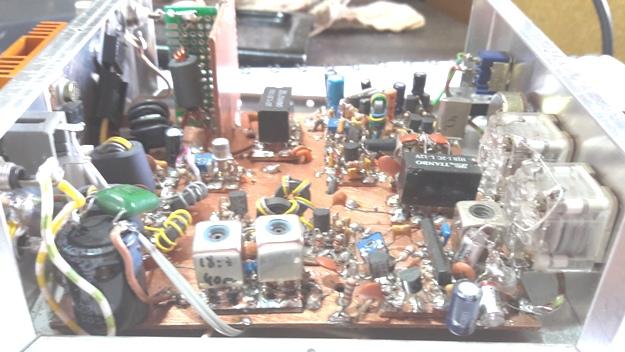

Vista geral do radio, nontagem com modulos.

Vamos ao radio  :

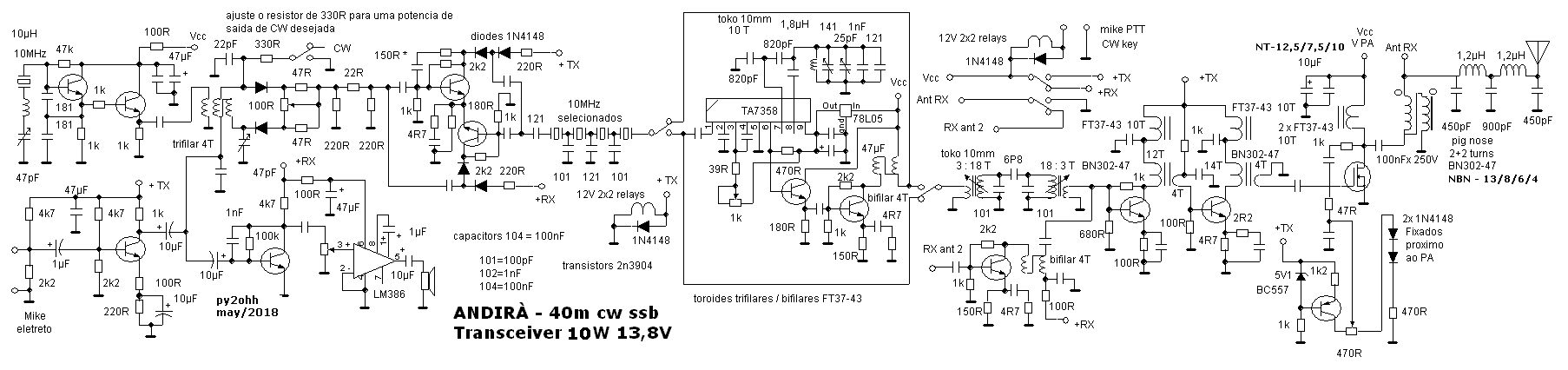

Esquema do radio.

Descrição :

Receptor :
O sinal de antena passa pelo filtro de passa baixas (LPF ou PI) e segue para o rele de comutação TX/RX indo em seguida para o amplificador de RF de antena, com um 2N3904, este anplificador compensa as perdas do proximo circuito (BPF) e dá uma força ao sinal, ele esta dimensionado para ter cerca de 50 Ohms de impedancia de entrada e de saida.
O proximo circuito é um filtro passa banda (BPF) que deixa passar somente a frequencias do nosso equipamento (40m ou 7000 a 7200kHz), como ele é usado na transmissão e na recepção um rele comuta isto. Ele tem perdas e eu usei dois transformadores de FI Toko de 10mm na montagem.
O sinal segue para o TA7358 que é um amplificador dr RF e misturador alem de oscilador (VFO) é um circuito bom de briga ...mas tem seus defeitos. O sinal entra no amplificador (pinos 1, 2 e 3) que possue uma impedancia de entrada de 50 Ohms, no pino 1 e sai no pino 3.
Usei um trimpot para ajustar a tensão de trabalho (ganho) do amplificador ...geralmente este ajuste é feito em TX e fica como esta em RX ...o ideal seria ter um ajuste independente para RX e TX. (este ajuste sera explicado quando falaremos do TX).
Então segue para o misturador (pinos 4 entrada e 6 saida), aqui a impedancia vai as alturas cerca de  10K, já trabalhei bastante nesta parte e o circuito usado é o que mais funciona e não dá problemas.
O sinal de entrada no misturador, digamos 7100kHz é misturado ao sinal do VFO de 2900khz gerando sempre uma saida em 10MHz, assim para cobrir de 7000 a 7200kHz é necessario um VFO de 3000 a 2800kHz. Teremos então no pino 6 a saida de 10MHz.
O funcionamento do VFO será explanado em separado.
Os dois transistores seguintes ligados ao pino 6, ajustam a impedancia e amplificam respectivamente, a RF.
O sinal segue para um rele de comutação TX/RX pois os circuitos do TA7358 e do filtro a cristal operam tanto em TX como em RX.
Do rele o sinal vai para o filtro a cristal, este filtro deixa passar apenas uma largura estreita de RF, de 2,7 a 3 kHz (ou seja, por exemplo um sinal de 10000 a 10003kHz) o que impede uma das laterais de passar (veremos isto mais detalhado na descrição do TX).
Agora já filtrado, o sinal passa por um amplificador de RF que compensa as perdas do filtro e ainda dá uma força.
Chega agora ao demodulador, aqui o sinal de 10000 a 10003kHz (por exemplo) é somado e subtraido ao sinal de 10000kHz do BFO gerando muitos sinais diferentes pela soma e subtração de ambos, mas o que interessa é o audio (no exemplo de 0 a 3kHz) .
Este circuito tem ajustes todos em TX.
Finalmente o sinal de audio vai para o amplificador de audio (2N3904 +LM386).

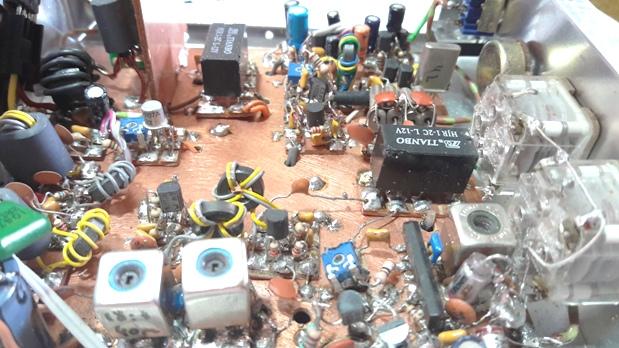

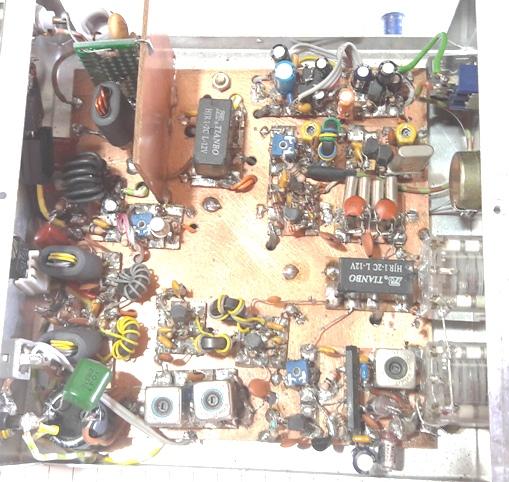

Outra vista panoramica interna do transceptor

VFO :
O circuito do VFO foi dimensionado pela planilha do excell VFO2, e o enrolamento do trasformador toko tambem.
A planilha calcula um valor pequeno para L e um valor grande para C é o unico segredo, como já disse em outra parte deste site.

O VFO esta a direita  e usa capacitores stiroflex.

BFO :
Trata-se de um circuito simples de oscilador e driver ... os capacitores podem ser comuns ceramicos e não necessitam ser NP0. O Ajuste do FO é importante pois define que se trabalhamos com LSB ou USB. O BFO deve ser ajustado ouvindo uma estação LSB (para a qualidade do audio) e uma em CW para eliminar a lateral indesejada, é necessario repetir varias vezes este processo até obter um resultado bom ou otimo. A estação de CW deve ser ouvida em LSB e retocando o VFO para um tom de frequencia bem baixo até não se ouvir mais e continuar ajustando nesta direção em ordem de ouvir novamente o mesmo sinal ..se não oucvir tudo certo ..se ouvir ajustar para o sinal sumir. Repetir tudo se necessario !

O BFO esta no alto a esquerda, procimo ao filtro a cristal.

Transmissor :
A modulação vem de um microfone de eletreto, uso um plug banana estereo que tem uma conexão para um botão PTT. Assim o microfone tem PTT.
Na mesma entrada do plug podemos ligar a chave de CW, com o terminal de entrada de audio aterrado. A chave de CW aciona o rele de RX TX (via teminal PTT).
O sinal entra em um amplificador de audio derivado do BITX, que funciona muito bem.
Do amplificador o sinal vai para o modulador DSB ou misturador a diodos, este deve ser ajustado de tal forma que sem modulação não produza saida de RF, isto é conseguido ajustando o trimpot na saida do nisturador e o capacitor trimmer. Assim quando tivermos sinal de audio havera um desbalanceamento com a saida de sinal em DSB.
DSB é um sinal modulado com as duas laterais LSB e USB ... difere do AM pois não tem a portadora.
Para transmitirmos em CW é necessario desbalancear o modulador, fazemos isto com um resistor a terra em um dos lados do modulador balanceado, gerando um sinal de 10MHz que sai como RF sem modulação (A1), o valor do resistor que faz o desbalanceamento é o que define a quantidade de RF que vai chegar ao PA ...assim aumentando o valor podemos diminuir a potencia, a um valor desejado os valores que constatei foram 100R para a maior potencia de 680R para a menor. Para tanto é necessario ligar a entrada de audio do microfone a terra.
Com o resistor e com audio teremos um AM cortado sem uma lateral e com uma portadora que dependerá do valor do resistor de desbalanceamento, como o tipo de amplificação não é adequada não sei dizer sobra a qualidade do sinal de saida em AM. a recepção é possivel ouvindo apenas uma lateral (LSB).
O sinal de saida do modulador vai para um amplificador de RF que teve seu ganho cortado quase a zero, pois saturava o transmissor reduzi o ganho e ficou bom.
Depois o sinal vai para o filtro ladder a cristal, os quatro cristais são escolhidos em um circuito oscilador especial (veja no bitx40 neste site) com uma variação de poucos Hz entre eles.
Neste filtro uma das laterais é eliminada e teremos na saida um sinal de LSB puro ou CW puro em 10MHz.
O sinal vai apar o TA7358 que anplifica e mistura o sinal, com a RF do VFO, produzindo varias frequencias de saida e a mais interessante é a de 40m que é amplificada e filtrada, eliminando as demais frequencias indesejaveis,  o filtro é o filtro passa banda com transformadores de FI toko.
Este sinal vai para o amplificador final com um 2N3904, um 2SC1173 e um IRF530.
O IRF 530 é ajustado para 20 a 50mA de bias, sem modulação, este ajuste vem de uma fonte de corrente constante publicada neste site.
Do amplicador final PA ele passa por um filtro passa baixas (PI ou LPF) que elimina os multiplos de onda em principal os de 14MHz (dobro da frequencia) e acima. E segue para antena.

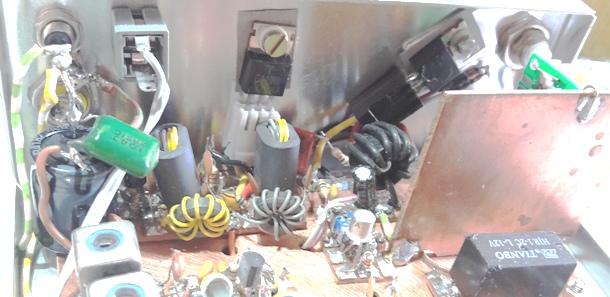

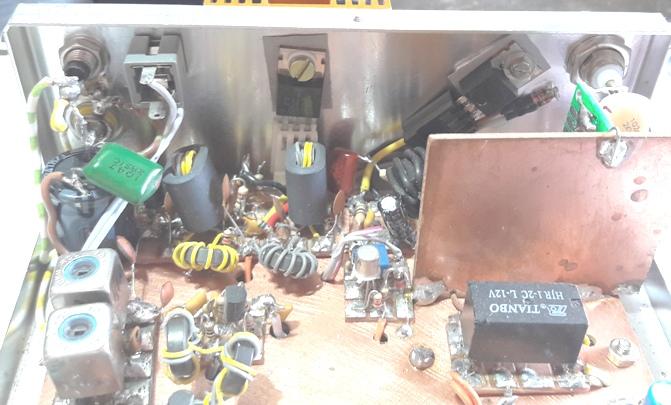

Vista dos toroides e do PA, onde a direita aparecem os diodos 1N4148 fixados.

Outra foto do amplificador de RF.

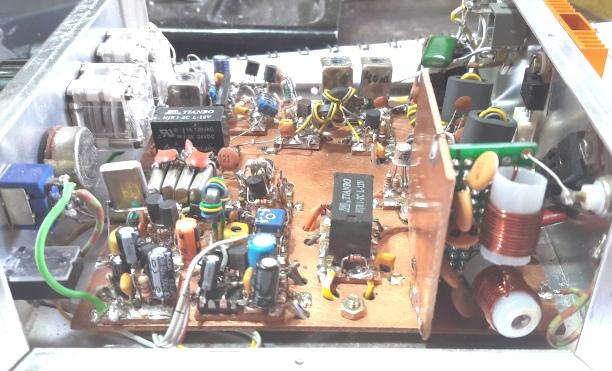

A direita o filtro LPF montado em pé.

Montagem / substituições
Os transistores NPN 2N3904 podem ser substituidos pelos 2N2222, BC547B, BC547C, BC548B, BC548C. O transistor PNP pode ser um BC559 ou um 2N2907 (nas fotos).
O IRF530 pode ser substituido pelo IRF510.
Os toroides FT37-43 podem ser substituidos por ferrites de lampadas economica ou o NT - 10/5/3.2
Os toroides BN302-47 podem ser substituidos pelos cucleo balun NBN - 13/8/6/4 da Thorton
O toroide do choque de RF do PA é o NT-12,5/7,5/10.
No mercado brasileiro estes toroides podem ser comprados na Transformadores Lider, que entrega pelo correio.
Os  capacitores sem valor no esquema são 104 = 100nF  ou 473 = 47nF ceramico / multicamada.
Os capacitores do VFO são stiroflex e os do LPF ou filtro passa baixas são ceramicos de 1kV de isolação, já os do BPF ou filtro passa banda e do filtro a cristal (ladder) são ceramicos NP0.
A montagem deste radio deve ser feita por partes, testando cada modulo montado, primeiro teste o receptor , depois o transmissor, sendo que antes de ligar o PA certifique-se que o sinal de RF, sem modulação, chegue limpo ou com valor menor que 10mV medidos na saida do driver com uma carga  de 50R  e com uma ponta de RF (descrita neste site). O ajuste do trimpot no TA7358 em TX é um ponto critico de ajuste.
Os ajustes são como descritos no ARARINHA tambem neste site.
A caixa é comercial encontrada nos sites do solda fria e dabi, ambos vendem por email e entregam pelo correio.

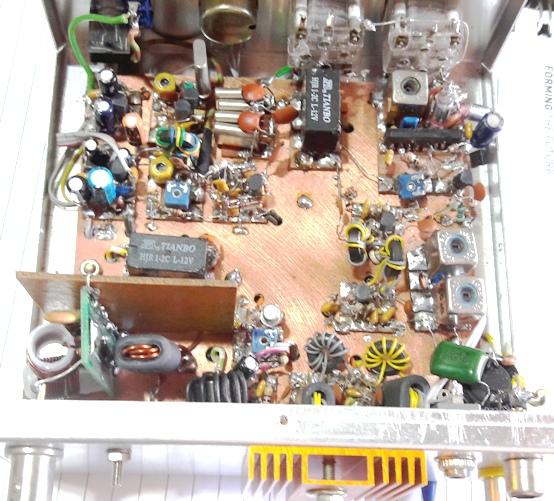

Vista do painel por dentro

73 de py2ohh miguel
