AMELIA

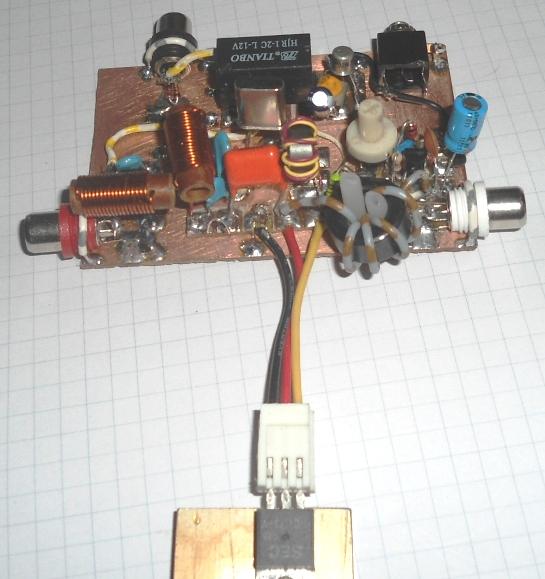

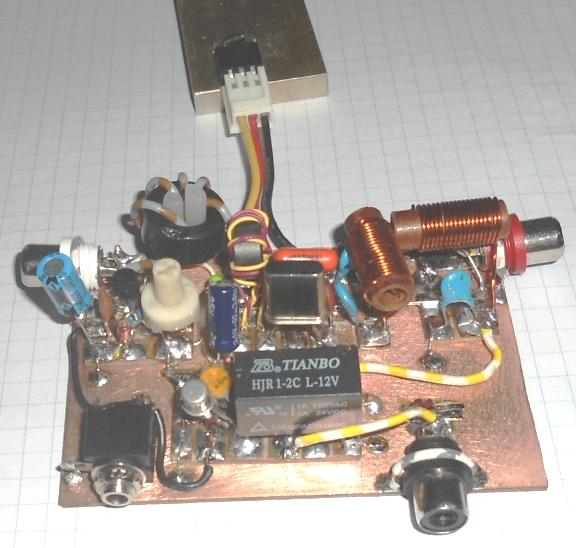

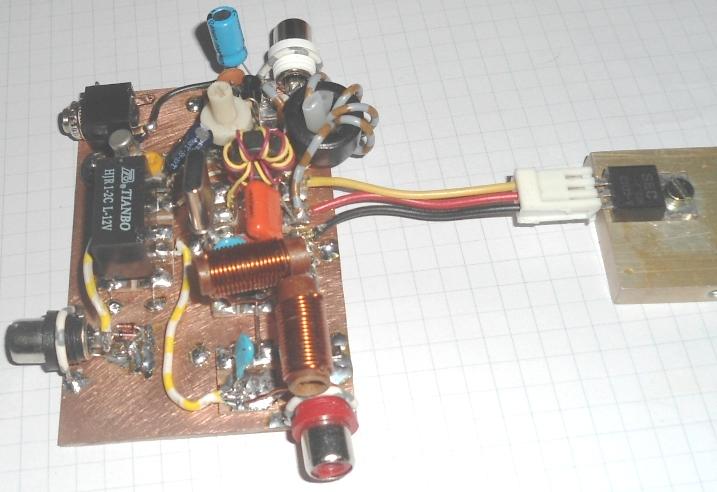

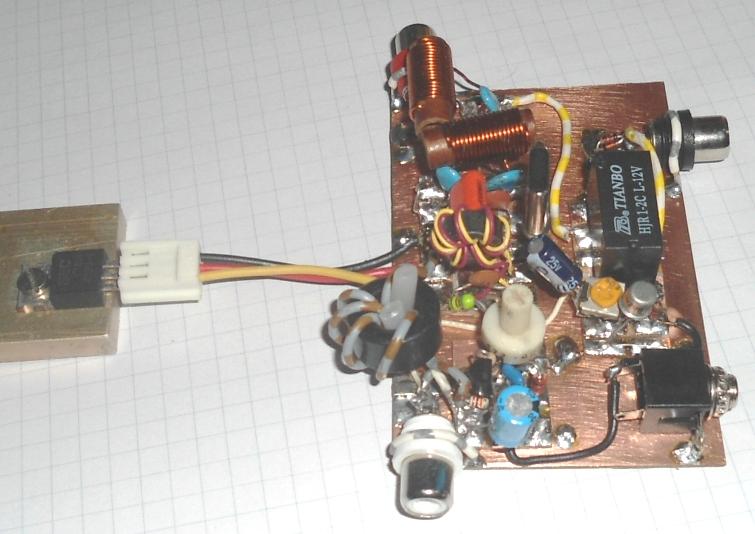

Todas as fotos são do Amelia 4

Um transmissor simples de um transistor com potencia elevada.

Este transmissor foi baseado no projeto do colega OH1TV .

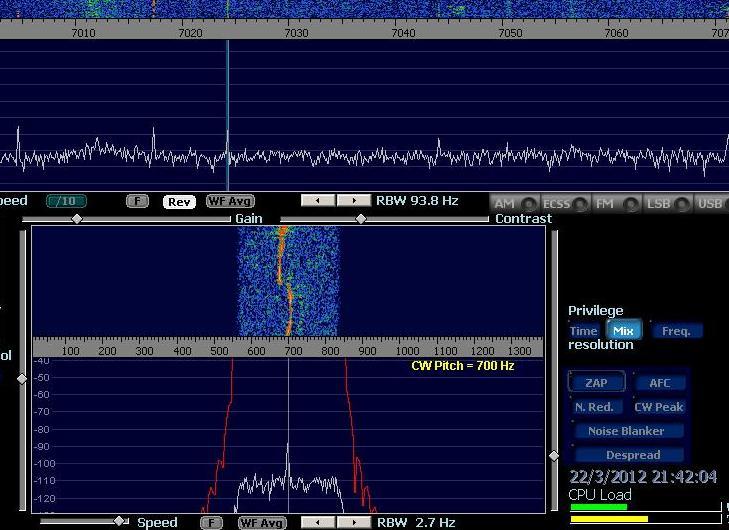

Imagem SDR do sinal do AMELIA reportagem de PY2XT Celso.

Fizemos uma adaptação do transformador bifilar e pequenas alterações para 40m.

A descrição tecnica do artigo original é excelente e deve ser lida.

Dicas :

Para operar com o IRF510 a antena deve ter uma estacionaria muito baixa nem ser capacitiva ou indutiva, devido a não termos utilizado um transformador adequado.

Com carga resistiva chegamos a 8W de potencia em 40m (devido a alta corrente no cristal não ultrapasse os 5W).

Outros IRFs 520 ou 530 não oscilaram nem mesmo em 80m.

Em 80m a potencia é maior.

Com transistor BJT a estabilidade é maior e se consegue operar com antenas não muito ajustadas.

Os testes em 20m utilizei o novo mosfet RD16HHF1 com otimos resultados, não realizei testes em frequencias acima de 14MHz.

Utilizei um transformador bifilar comum, acredito que um transformador com nucleo para ressonancia (tipo T50-6) sintonizado e funcionando como filtro os resultados podem ser melhores.

Para se conseguir potencias superiores é necessario colocar dois ou mais cristais em paralelo.

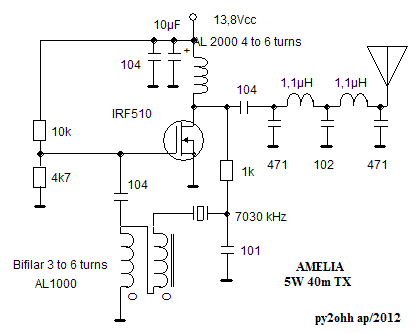

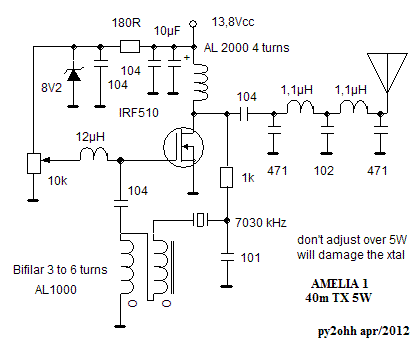

Esquema simples



Esquema nosso modificado

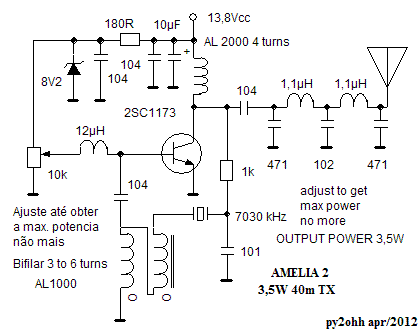

Usando o 2SC1173

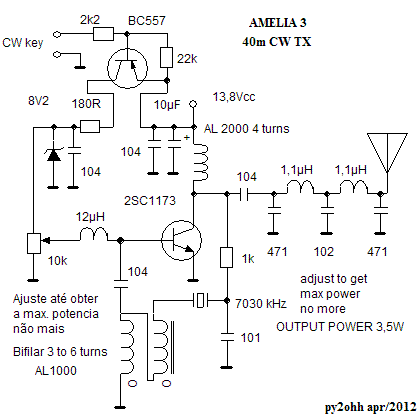

Adicionando um transistor PNP para manipulação de baixa corrente e pelo terra.

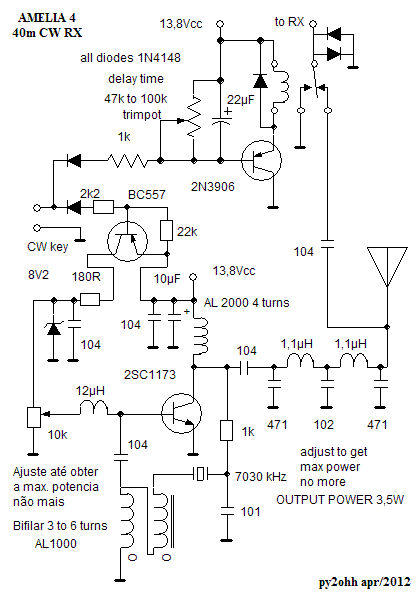

Adicionando um rele com retardo para utilizar a mesma antena com um receptor

73 e bons QSOs py2ohh miguel



AMELIA

A simple one transistor transmitter

This transmitter was based on the design of OH1TV .

AMELIA SDR report by PY2XT Celso

I did an adaptation of the bifilar transformer and small changes to 40m.

The original article describing the design is excellent and should be read.

tips:

To operate with the IRF510 the antenna must have a very low stationary and not be capacitive or inductive, because I dont use an appropriate transformer.

With resistive load I aquived 8W of power in 40m (due to high current in the crystal does not exceed 5W).

Other IRFs 520 or 530 is not OK even on 80m.

On 80m the power is greater.

With BJT transistor it has more stability and it can operate with antennas with SWR.

The tests with new 20m mosfet RD16HHF1 has great results, I dont performed tests on frequencies above 14MHz.

I used a common bifilar transformer and I think using a Transformer with a good core (type T50-6) functioning as a filter tuned, the results can be better.

To achieve higher power is necessary to put two or more crystals in parallel.

Amelia simple



Amelia with mods



Amelia using a BJT



Amelia adding a PNP to drive litle current and keying by ground.



Amelia 4 adding a delayed relays to switch antena to receiver



73 es gud QSOs py2ohh miguel
