ALC para o AD9850

Um problema dificil de resolver foi a linearidade da saida do modulo AD9850 na parte alta da banda de HF.
Indo de 1 a 30MHz temos problemas a partir de 18Mhz a amplitude do sinal vai dimimuindo até os 30MHz. Tentamos varios circuitos, ditos milagrosos pelos autores mas, sem o resultado esperado.
A partir de uma mensagem no grupo QRP-BR do Yahoo grupos, do colega Wagner PU3WCS, iniciamos uma pesquisa na WEB e conseguimos estes sites:

http://www.vk5tm.com/homebrew/dds/dds.php

http://www.cwtd.org/May_6-2014.html

https://www.youtube.com/watch?v=Rn2DQ39wHPk

O primeiro que foi onde o Wagner começou o seu trabalho, o autor escreve que não conseguiu bons resultados  e desistiu do circuito.

O segundo tem o circuito desenhado para o DDS-60, e o terceiro tem um circuito (link no texto do YOUTUBE) que parece simples e como se diz na linguagem popular "matou a cobra e mostrou o pau" ("killing the snake and showing how"), pesquisando o preço do CI usado verifiquei que é muito bom e caro, dai resolvi montar com o LM358 e seguindo outras informações a risca. Mas não tinha um regulador de 9V, então montei um 78L08 com um diodo 1N41448 aumentando em 0,7V, fiquei com um regulador de 8,7V.
Os diodos foram os mesmos indicados.
Nos testes funcionou muito bem e resolvi fazer mais testes :
Montei outro ALC agora com 1N4148 no lugar do 1N5711 e  tambem funcionou.
Usei outro tipo de amplificador com 2x 3904 com realimentação:

http://www.w5dor.com/W5DOR-DDS.html

Este funcionou mas não consegui um ajuste perfeito, creio que seja uma boa opção para VFOs sem muito compromisso com a linearidade.

Outro circuito foi com um mmic, em um circuito analogo ao usado no grupo Yahoo PHSNA, mas a saida de tensão VPP de RF não foi o suficiente para atuar nosso ALC.

Nos testes percebemos que o erro do colega VK5TM foi de usar 5V no controle do ALC e talvez o uso de driver com pouco sinal de saida.
Vamos ao nosso circuito :

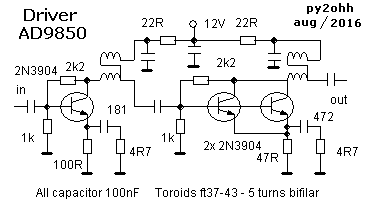

Driver :



O circuito do driver foi desenhado para tentar corrigir o ganho em função da frequencia e tambem garantir um sinal de saida sem deformações em todo o espectro de HF (1 a 32MHz). A correção das perdas só foi conseguida com a adição do circuito ALC.

Circuito do ALC modificado :

Montando

Para modificar o modulo AD9850, procurei o esquema do modulo na WEB e identifiquei como sendo o pino 12 que era o Rset, identifiquei com um Ohmimetro o resistor, no caso R6.
A melhor forma de conectar dois fios ao modulo é por solda de um flat cable de dois fios, ou colocar um soquete. Optei pelo soquete e procurei um ponto que deveria ser firme, optei por ligar no terra (GND) de saida da placa, usando pinos macho a 90 graus, que facilitava na montagem do analisador que estava pronta.

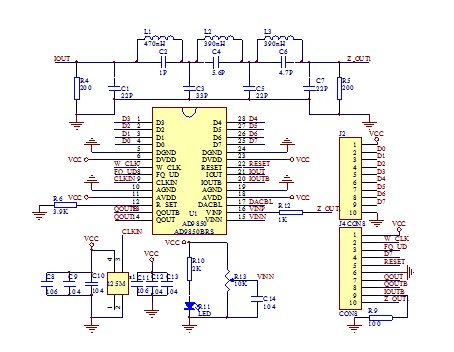

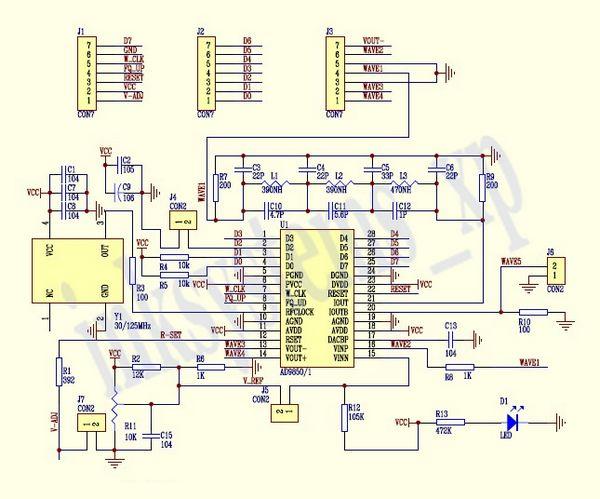

Esquema do modulo usado

Fotos :

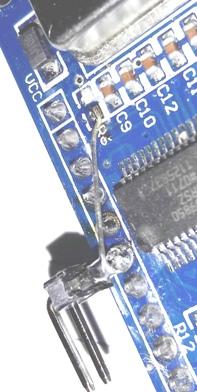

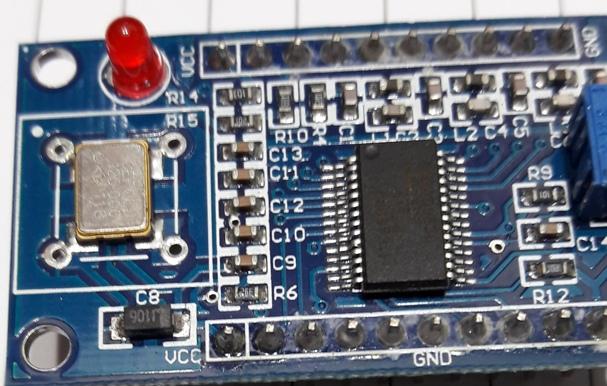

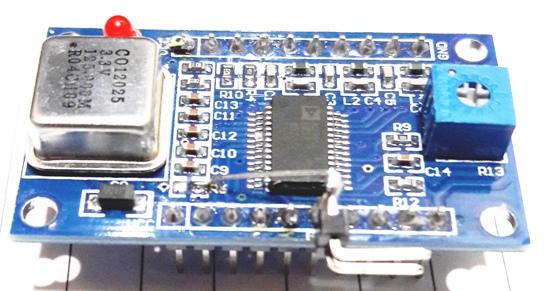

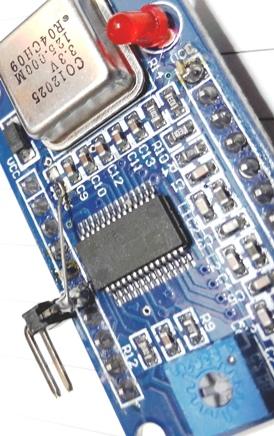

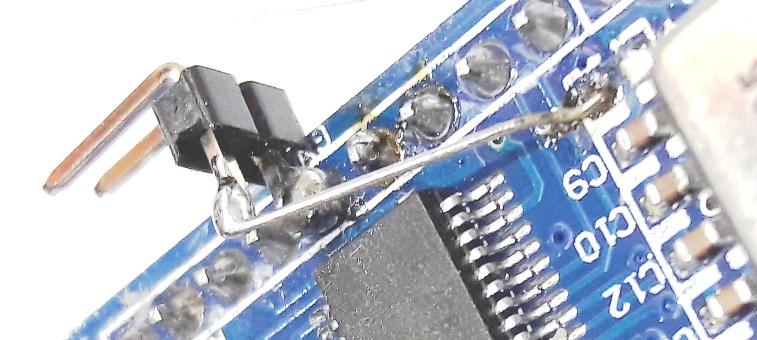

Observe resistor R6 de 3k9 e pino GND de saida.

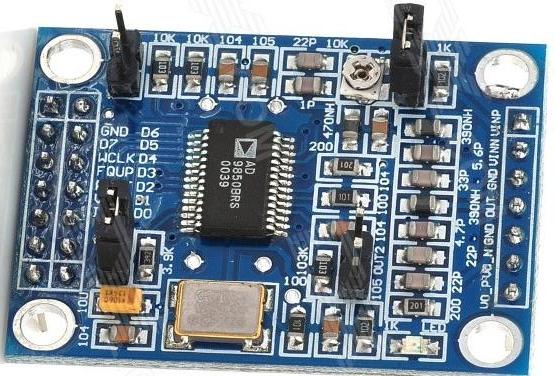

Quem possuir o modulo de outro tipo :


esquema deste modulo :


O conector J7 pode ser usado para retirar os fios do modulo, mas é necessario jumpear R1 de 3k9.

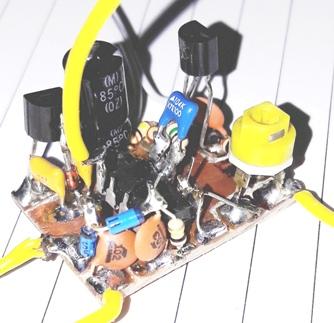

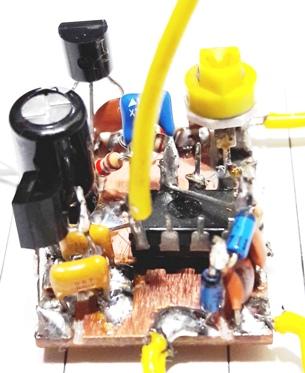

Fotos da montagem do modulo ALC



Resultados

Usamos nosso teste de filtros montado com arduino e tela de 128x128 pixels :

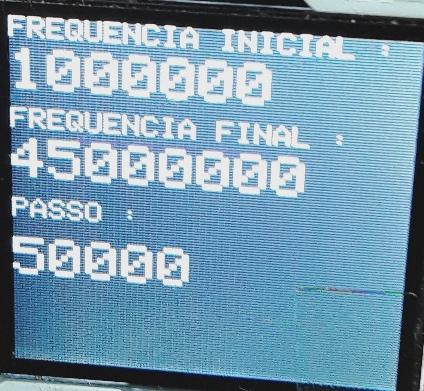

ajustamos uma varredura de 1MHz até 45MHz com passo de 50kHz ( que foi ajustado automaticamente para caber na tela resultando um passo de cerca de 345kHz).

Sinal saindo do amplificador com atenuador de 3dB 50R e detecção direta com diodo de germanio indo para o arduino :


Perdemos uma parte do inicio da varredura.

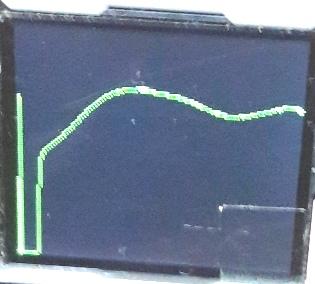

Video com ALC desligado

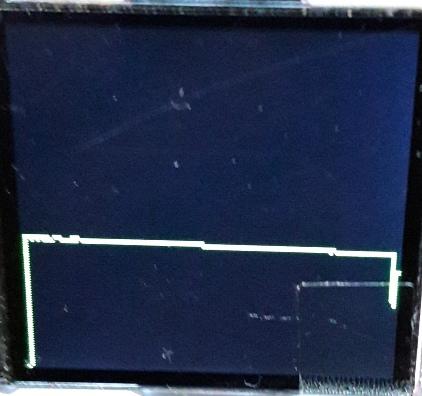

Sinal com o ALC conectado, o ajuste do ALC muda muito a amplitude do sinal de saida e deve ser regulado para não ter variações :



VIDEO COM ALC LIGADO

Ocorreram ruidos no inicio e duas quedas nos valores de medição, que podem ser ajustadas, conseguindo uma saida totalmente linear.
Como nossa montagem é prototipo e esta sem alguns filtros necessarios para eliminar ruidos e interferencias.
Para observar estes sinais no osciloscopio é necessario usar a ponta com x10, para que a indutancia capacitancia da ponta não altere os reultados, o ideal  seria um driver com menor impedancia na saida.
Com um osciloscopio de 70MHz observamos uma variação muito pequena acima de 40MHz. Infelizmente não tivemos a ideia de filmar.

73 de py2ohh miguel
