AGC de ÁUDIO

Simples AGC para receptores de rádio.
Este circuito foi derivado de

http://bitxhacks.blogspot.com.br/2016/11/agc-for-bitx.html

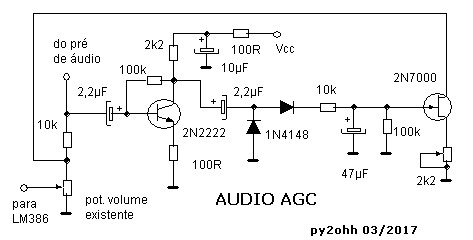

Esquema simples:


O funcionamento é simples , o sinal de áudio retirado, na entrada, do potenciômetro de volume é amplificado pelo 2N2222 (2N3904) indo para um dobrador de tensão (capacitor de 2,2µF e dois diodos 1N4148), onde é gerada uma tensão de cc proporcional ao sinal de audio.
Este sinal de audio é integrado pelo conjunto resistor de 10k e de 100k e pelo capacitor de 47µF, sendo que o valor do resistor de 100k (e do capacitor) determina se o AGC é lento (valor de 100k maior) ou rapido (valor de 100k menor). Este sinal de cc, acumulado vai para o 2N7000 que funciona como um resistor variavel, atuando na saída do sinal de audio, para o potenciometro (e para o amplificador de potencia LM386 no caso). O trimpot de 2k2 deve ser ajustado de tal forma que quando o AGC atue ele deve ser de uma forma suave.

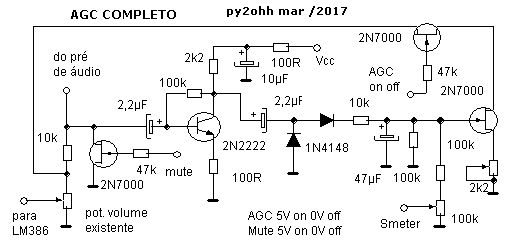

Esquema completo 1:

O esquema completo mostra acrécimos no AGC, que podem ser controlados por um Arduino ou PIC. Desligando o AGC fica mais fácil de ajustar filtros de antena.
O sinal de Smeter se for para um arduino deve ter um diodo zener de 5V1 ou 4v7 de proteção.

73 de py2ohh miguel
