Lineares

LIN30W: Amplificador linear de 30W, para 40 metros.Excitação máxima de 2W e tensão de alimentação de 13,8V. Esquema. Nas Fotos abaixo, pode -se ver a montagem do Lobato PY4JR

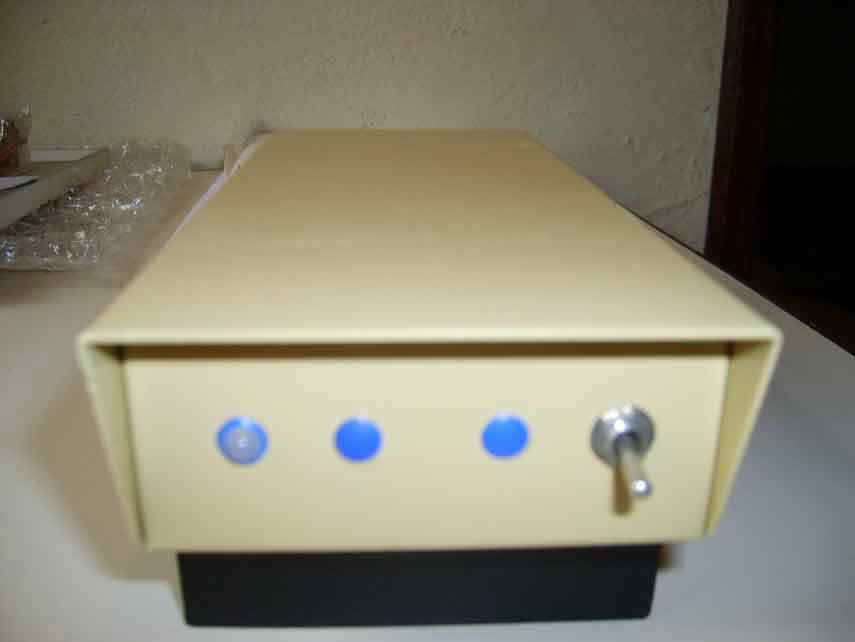

                               Visto de cima                                                                                        Frente

LIN30WDU: Amplificador dual band, para 80 e 40 metros. Excitação máxima de 2W e tensão de alimentação de 13,8V. Caso queira alimentar com 20V, não esquecer de colocar um resistor de queda para  proteção nos relês. Esquema

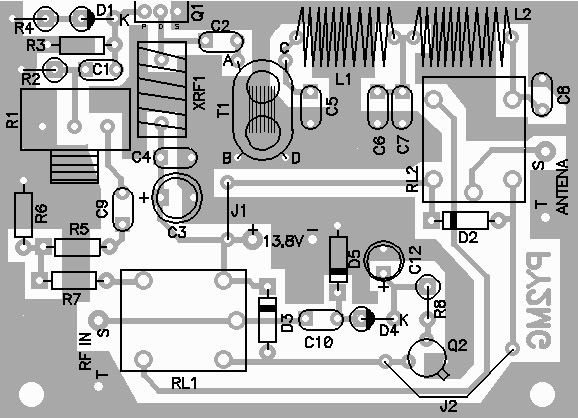

MINIBOOT: Circuito bastante simples de um pequeno amplificador de sinal para 40 metros. Excitação máxima de 2W e saindo com 12W, com controle de potencia, podendo ir de zero até os 12W. Para controle de potência usamos um potenciômentro para PCB. Colocamos o Esquema    Placa

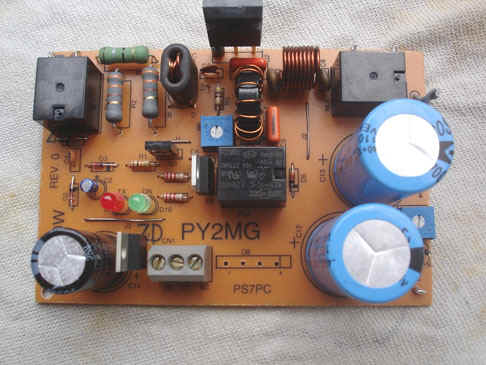

LIN80W: Linear 80W, excitação máxima 5W. Excelente para o transceptor Ararinha. Possui fonte incorporada à placa de cirtcuito impresso, Circuito original do nosso amigo Carlos PS7PC. Facil de montar e ajustar. Esquema
