Manipuladores eletronicos em várias versões e microprocessadores

Se precisar de algum microprocessador gravado dos projetos abaixo, entre em contato conosco

Projeto Nº 1- DL4YHF

Este projeto coloca a placa e o esquema do manipulador desenvolvido por DL4YHF para o PIC16F628. Sua versão com o PIC16F84 está na página principal. Assim como no projeto com o PIC16F84, mantivemos algumas alterações com relação ao projeto original, projeto original que pode ser visto no site do autor http://www.qsl.net/dl4yhf/key_circ.html . O software está no formato hexadecimal.A vantagem deste projeto, é que a velocidade pode ser alterada rápidamente através de potenciômetro, o que facilita as coisas, principalmente quando estamos em concurso e encontramos um novato em baixa velocidade e precisamos alterar rápidamente a velocidade, o que não é possível com os projetos que utilizam funções para essa alteração. Quem preferir monitoração visual, é só colocar o led  no lugar do microamperímetro, e trocar o resistor R7 por um resistor de 1K2. Ele pisca seguindo a manipulação. O microamperímetro não é necessário, é apenas perfumaria, assim como o buzzer, BZ1, se o equipamento já possui side-tone. Foi incluido no esquema o rele RL1, visando controlar maior potência e também no caso de qrp, dependendo de como se faz o chavemento TX/RX, o transistor não é muito indicado.Para estas alterações, temos um Esquema simplificado, embora a placa seja a msma. Esquema completo

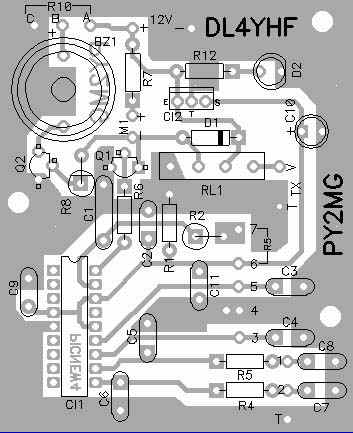

Dimensões da placa 63,5 X 89mm

Relação de componentes: R1- 2M2, R2/R4/R5/R12- 1K2, R3- POT 47K, R6- 22K, R7- 56K, R8-2K2, R10- POT 10K Capacitores: C1- 0.22, C2- 330pF, C3 até C8- 1000pF, C9/C11- 0.1, C10- 10uF. Diodos: D1- 1N4148, D2- Led verde. BZ1- Buzzer 12V. Q1- BC548, Q2- BC558. CI1- PIC16F628A programado, CI2- 7805. CH1/CH2- chave contato momentâneo, normalmente aberto.M1- microamperímetro( VU aparelhos de som).

Breve KIT deste projeto

----------------------------------------------------------------------------------------------------------------------------

Projeto Nº2- VK1OD

Este é um projeto muito simples, ou seja ele faz sómente a emissão dos sinais de código morse. Não possui memórias ou qualquer outra sofisticação. A vantagem que é barato o processador e o controle de velocidade, como no projeto anterior, é feito através de potenciômetro. Não há necessidade de muitas explicações, basta baixar o arquivo com todos os dados e  a placa de circuito impresso que está logo abaixo.

Dimensões da placa 60 x 35mm

----------------------------------------------------------------------------------------------------------------------------

Projeto Nº 3 K8 - K1EL

Este manipulador é o famoso K8, que com relação aos dois anteriores possui uma desvantagem, que é o controle de velocidade, feito através de comando. Por outro lado, tem memórias, beacon etc. Reproduzimos a placa e os arquivos originais e o manual de instruções que está em inglês. Com relação ao circuito original, acrescentamos uma chave para ligar e desligar o monitor, e também já prevemos a chave para operação no modo Beacon. Pusemos também uma fonte para 5V, porque nem todos tem uma fonte de 5V, e para isto, modificamos o esquema. Este manipulador pode ser utilizado com uma bateria deNiCd de 3,6V.

Dimensões da placa- 37 x 47mm

-----------------------------------------------------------------------------------------------------------------------------------------------------

Projeto Nº 4 K8 versão PIC16F84

Esta é uma versão do K8 com o microprocessador PIC16F84. O Software é original, porém, como no projeto anterior, acrescentamos um regulador de tensão e uma chave para desligar o monitor. Esquema

Dimensões da placa 47,5 x 52mm

----------------------------------------------------------------------------------------------------------------------------------------------

Projeto Nº 5 K8 versão PIC16F628

Esta versão do K8 é a mais econômica que a anterior. Não utiliza cristal e capacitores associados.

Software . Como nas versão anterior, nesta também colocamos um regulador de tensão.

Dimensões da placa 52 x 48mm

----------------------------------------------------------------------------------------------------------------------------

Projeto Nº 6 - PicoKeyer N0AXS

Este manipulador eletrônico foi publicado na QST de dezembro de 2003. Possui uma corrente de consumo de 4nA, isso mesmo, 4 nano ampéres. Sua aplicação é ótima para colocá-lo dentro de um equipamento qrp. Não podemos fornecer o esquema, estamos solicitando autorização para isso, mas a placa como é de nossa autoria, não há impedimentos. O software também está disponível. Para maiores detalhes, procure a revista acima citada. A placa possui algumas alterações para poder ser feita com componentes encontrados no mercado nacional. No original, é utilizado um alto falante miniatura de baixa corrente de consumo. A alteração consistiu em fazer com que o manipulador trabalhasse com um buzzer comum. Este manipulador possui muitas funções. Se o monitor trabalhasse com a bateria, a vida util seria reduzida. Então pusemos uma opção para trabalhar com tensão entre 3 volts e 12 volts provenientes do próprio transmissor( Somente o monitor). Colocamos também uma chave para ligar e desligar o monitor, quando estivéssemos utilizando um transmissor já com monitor, Além do que, para se utlizar as funções se faz necessário o monitor. A primeira placa utiliza bateria NiCd de 3,6V, e a segunda utiliza bateria de calculadora CR2032 de 3V. Manual Montagem PicoKeyer.pdf

Dimensões da placa 39,5 x 30mm

Dimensões da placa 55 x 30mm
