OUTRO RECEPTOR REGENERATIVO - AGORA EM VHF

Ola amigos, hoje vou postar aqui um novo receptor, este recebe estações comerciais de FM, comunicações entre aviões e aeroportos e estações de radioamadores em VHF (2m).

IMPORTANTE : Como este é um receptor simples, em localidades que ficam distantes das grandes cidades e dos aeroportos principais, a escuta de transmissões de aviação ou de radioamadores pode ficar impossivel.

É um receptor super regenerativo para VHF, o projeto foi baseado em um artigo muito bem elaborado pelo colega José Airton

Receptor de VHF

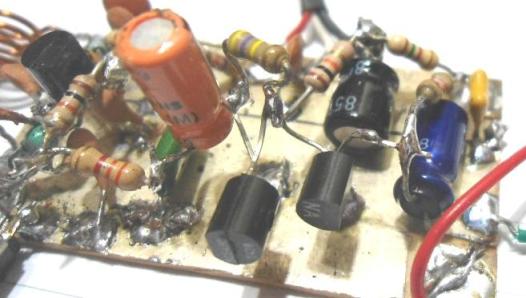

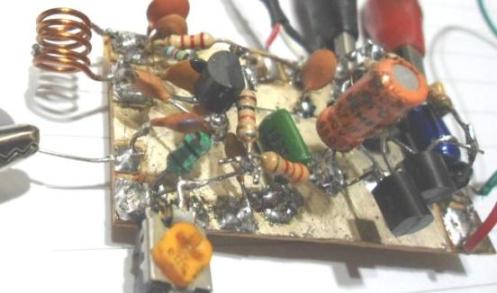

Montagem experimental para testes

YOUTUBE VIDEO escutando aviação e FM

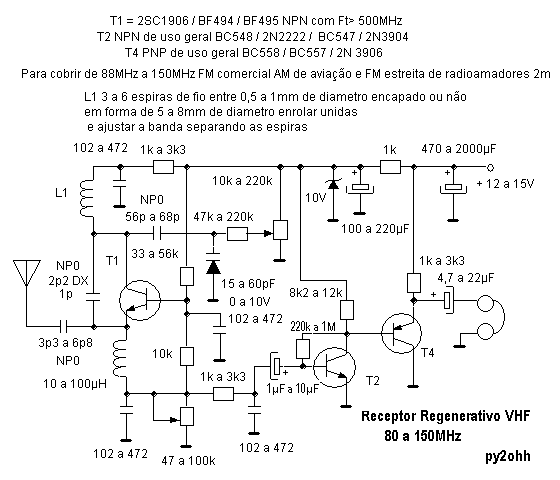

Como sempre eu procuro mexer no esquema, mudei o sistema de sintonia de um trimer/padder para um diodo varicap, isto vai facilitar a montagem e a sintonia e alterei o amplificador de audio para operar com fones o que diminui consideravelmente o consumo de corrente, que ficou abaixo de 10mA, e pode ser operada com uma bateria de 9V, que vai durar muito tempo (neste caso podem ser suprimidos o diodo zener, o resistor de 1k ligado a ele e os dois eletroliticos de 100 e 470µF), e nosso circuito ficou assim :



Como Funciona :

A Antena pode ser um fio de 0,5m esticado verticalmente ou quase, eu uso garra jacaré para fixar, usando uma antena externa ele fica bem mais sensivel, alias para captar estações em 2m sem antena externa fica dificil. A antena externa é ligada ao capacitor 3p3 e a malha diretamente ao terra.
O sinal de antena entra pelo emissor do transistor T1 de VHF, o transistor tem a base aterrada para RF e tem funciona com uma corrente ultra baixa. O circuito oscilador fica no coletor e tem uma pequena realimentação para o emissor via o capacitor de 1pF, o circuito oscilador é formado pelo indutor L1 pelo capacitor de 56pF em serie com o diodo varicap. O diodo varicap (ou varactor)  é um diodo especial que varia a capacitancia em função de uma tensão aplicada. O que usei retirei de um seletor de canais de TV, adiante falaremos sobre este diodo.
O circuito oscilador trabalha na mesma frequencia recebida (quem tiver um RX SDR com RTL pode ver o sinal na tela do PC) como a variação de capacitancia é da ordem de 20pF é posivel ouvir parte do FM comercial e atingir a frequencia de radioamadores (cobrindo de 100 a 150MHz).
Para alterar a cobertura para cima é só aumentar o espaçamento das espiras bobina, para alterar para baixo basta comprimir as espiras. Para uma cobertura maior ou menor somente alterando a bobina.
O capacitor de 1p (1pF) no circuito realimenta o sinal do coletor para o emissor, para aumentar esta realimentação para ouvir estações fracas (DX) o valor pode ser aumentado para 2p2, neste caso os sinais fortes poderão sofrer deformação.
O potenciometro de 47k ligado ao circuito emissor ajusta o nivel de regeneração e  em função da frequencia sintonizada, este deve ser reajustado, assim ele tem que ficar no painel do radio.
Demais componentes
Resistor de 1k no coletor de T1 limita a corrente do transistor.
Capacitor de 102 no coletor de T1 aterra a RF presente fazendo com que o diodo varicap + capacitor de 56pF fiquem em paralelo com L1 (visto pela RF).
Capacitor de 56pF limita a capacitancia do diodo varicap, facilitando a sintonia.
Resistor de 47K isola o diodo varicap da fonte (visto pela RF) e praticamente a tensão presente no potenciometro atinge o diodo varicap.
Potenciometro de 10k ajusta a tensão de zero a 10V alterando a capacitancia do diodo e alterando a frequencia do receptor.
Resistores de 33k e 10k na base de T1 polarizam a base com uma tensão calculada.
Capacitor de 102 na base de t1 aterra sinais de RF (circuito de base a terra)
Diodo Zener de 10V limita e estabiliza a tensão em 10V, assim a tensão presente no varicap não altera e consequentemente temos maior estabilidade.
Capacitor eletrolitico de 100µF ajuda na estabilização da tensão.
Resistor de 1k limita a corrnte no diodo zener.
Capacitor de 470µF estabiliza a tensão de entrada, diminui o ruido por falta de terra.
Indutor de 10µH no emissor de T1 impede a passagem de RF e permite a passagem de audio e corrente continua.
Capacitor de 102 deixa passar somente RF, aterra  a RF presente no ponto.
Resistor de 1k acopla impedancias dos dois circuitos.
Capacitor de 102 na base de T2 aterra a RF
T2 amplifica o audio
Resistor de 8k2 fornece alimentação a T2 e polariza T4.
T4 amplifica o audio.
1K no coletor de T4 limita a corrente de T4
Capacitor eletrolitico de 4,7µF acopla o audio impede a passagem de corrente continua e deixa passar o sinal de audio.

Lista de material (material standard):
04 capacitores de 1nF (102) ceramicos (podem ser de 1nF a 4,7nF)
1 capacitor de 1pF NP0 ceramico (para DX usar 2p2 NP0)
1 capacitor de 56pF ceramico NP0 (pode ser 68pF NP0)
1 Eletrolitico de 1µF 16V ou mais (pode ser entre 1 a 10µF 16V ou mais)
1 Eletrolitico de 4,7µF 16V ou mais (pode ser entre 4,7 a 22µF 16V ou mais)
1 Eletrolitico de 100µF 10V ou mais (pode ser 220µF 10V ou mais)
1 Eletrolitico de 470µF 16V ou mais (pode ser de 470 a 2000µF 16V)
1 resistor de 1k 1/8W ou 1/4W
3 resistores de 2k2 1/8W ou 1/4W (pode ser de 1k a 3k3)
2 resistores de 10k 1/8W ou 1/4W (pode ser de 8k2 a 12k)
1 resistor de 220k 1/8W ou 1/4W (pode ser de 220k a 1M)
2 potenciometros de 47K ( um pode ser de 10k a 220K outro de 47k a 100k)
1 indutor de 10µH (pode ser de 10 a 100µH)
1 diodo Zener de 10V 1/4W ou mais
Transistores estão indicados no esquema
Bobina esta indicada no esquema
Diodo varicap (ou varactor) com cerca de 60pF com zero Volts e 15pF com 10V
(diodos BB131, 132, 133, 147 148, 152, 153, 157, 158, 164, 170, 172, 173, 174, 175, 178, 181, 182, 187, 901, 909, 910, 911) ou outro tipo especificado para VHF.

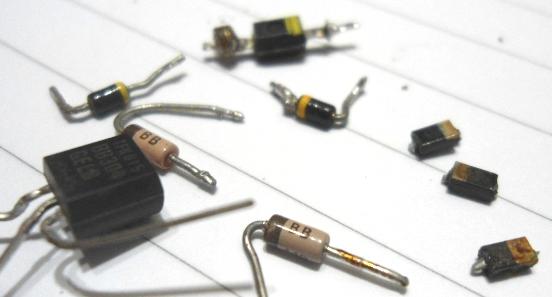

Diodos varicap retirados de sucata

Neste link podem ser encontrados outros diodos varicap de VHF :

http://search.datasheetcatalog.net/key/VARIABLE+CAPACITANCE+DIODE

O diodo varicap que usei foi retirado do seletor de canais de uma TV. Estes diodos possuem uma lista AMARELA e podem ser cilindicos ou SMD.

No inicio eu coloquei um outro transitor para melhorar a filtragem, um circuito estabilizador de tensão com multiplicador de capacitancia. Como o consumo sempre foi muito baixo resolvi retira o transistor. O esquema abixo é só para referencia.

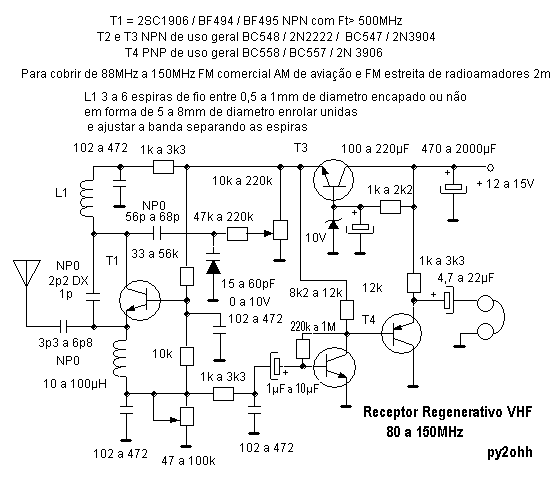

Esquema  (somente para informação) :




Montagem

Eu montei em uma placa virgem com 25 por 30mm com 9 ilhas cortadas para os pontos de ligação externas ou com posiblidade de alterações (no caso a bobina L1).

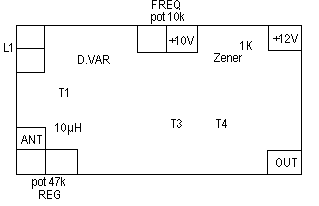

Layout da montagem

Para um otimo funcionamento o circuito deve ser montado em uma base de madeira com um painel metalico, onde serão fixados os potenciometros. O painel metalico impede que a capacitancia das mãos altere a frequenia ou que ao afastar a mão a frequencia mude.
O ideal é a montagem em um caixa metalica. Com eu gosto de sardinhas, vou colocar o meu em uma lata desardinhas.
Mas a montagem poderia ser em outro tipo de latas (como as de ervilhas por exemplo).
Minha montagem é estilo livre e eu soldo inicialmente um ponto aterrado para que as outras partes do circuito se pendurem nele. Mas sempre requer um bom planejamento de layout, para que tudo caiba na placa e não fique amontoado num canto.


Na minha montagem o potenciometro de regeneração foi um trimpot, mas devido a necessidade de reajustes, em operação, ele deve ser um potenciomentro e ficar no painel.

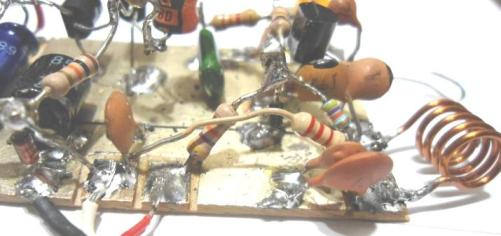

Na foto a esquerda em baixo temos L1, o resistor de 2k2 que alimenta T1 e o resistor de 47k (pequeno ligado ao mesmo ponto em L1 (diferente do esquema). Em primeiro plano ainda aparece o capacitor de 1pF ligado entre L1 - coletor e 10µH emissor. Os capacitores NP0 possuem uma pinta preta na parte superior. É posivel ainda ver o diodo varactor entre os resistores de 2k2 e 47k.

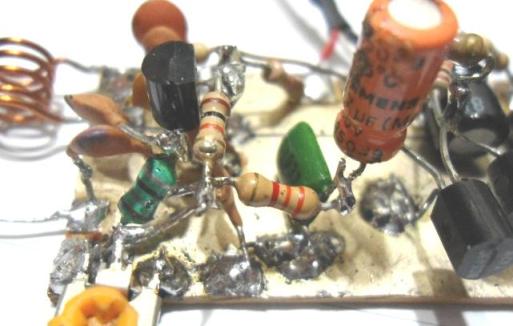

Na Foto aparecem T3 e T4 deitados (usei BC548C e BC558C) o capacitor de 102 Verde ligado a terra e servindo de apoio ao resistor de 3k3 que esta na outra extremidade ligado ao emissor de T1, ainda entre T3 e a conexão do capacitor verde temos um eletrolitico de 10µF (cor laranja). A direita as duas saidas para o fone (ou pequeno auto falante) com fios vermelho - sinal e verde terra.

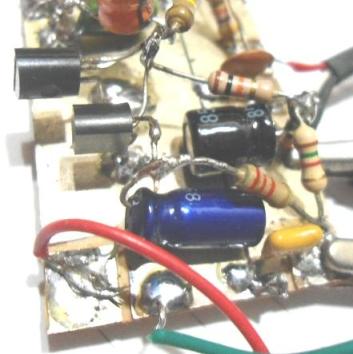

Na foto temos a parte de amplificação de audio com T3 e T4 , o eletrolitico azul é de 10µF e acopla o sinal do transistor (coletor) ao fone . temos ainda na foto um resistor de 2k2 que alimenta T4 e um resistor de 1k5 que depois foi substituido por um de 1k na alimentação do diodo Zener.

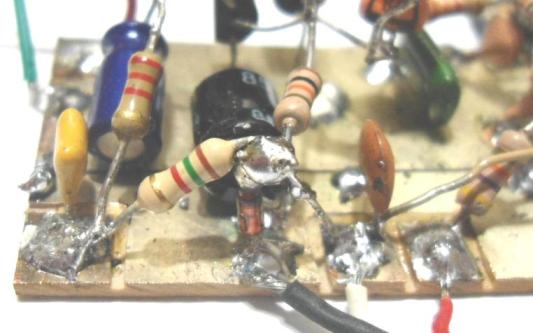

Na foto aparece a ilha de alimetação a esquerda, um capacitor de 100nF (amarelo)  na ilha (no lugar dele é bom colocar o de 470µF), o resistor de 2k2 que qaçimnta o coleto de T4 , o resistor de 1k5 (marrom verde vermelho) que foi posteriormente substituido por 1k, abaixo do resistor temos o diodo zener e atras o capacitor de 100µF (preto). As ligações do potenciometro de sintniaaparecem embaixo, onde o fio preto é terra, o Branco 10V e o vermelho tensão para o varicap (fio ligado ao centro do potenciometro).



Na foto aparece a esquerda em baixo o diodo zerner (vermelho com uma tarja preta), o resistor de 47K (amarelo roxo e laranja) que alimenta o diodo varicap (ambos estão atras do fio de ligação do resistor de 2k2 (vermelho vermelho vermelho) que esta ligado a bobina L1, os capacitores a direita são de 1nF (102) e 100nF (104 este não esta no esquema)..

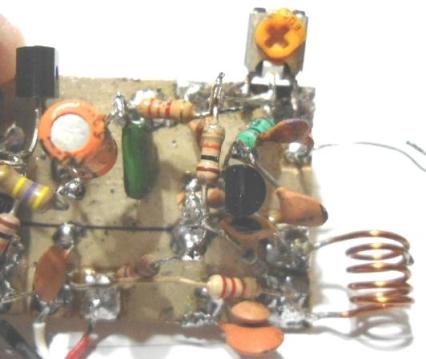

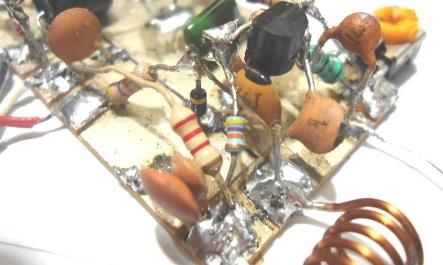

Na foto temos o circuito tanque , com os dois capacitores mencionados na foto anterior, seguido do resistor de 2k2 e soldado no mesmo ponto o resistor de 47k ( amarelo roxo e laranja que polariza a base de T1) e entre os resistores de 2k2 e 47k temos o diodo varactor (ou varicap). Em seguida o capacitor de 56pF NP0 e o capacitor de 1pF, entre ambos os capacitores aparece T1.

,

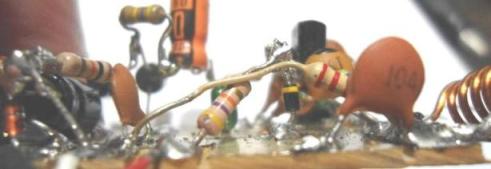

Vista do circuito paralelamente a placa de montagem no fundo no alto temos o resistor de 470k na base - coletor de T3 e o capacitor de 10µF eletrolitico que acopla o audio na entrada da base de T3.

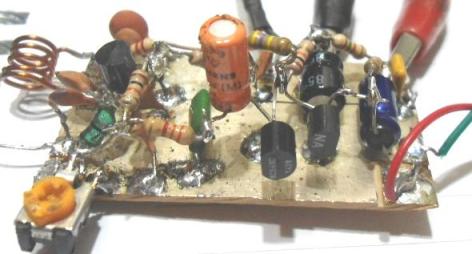

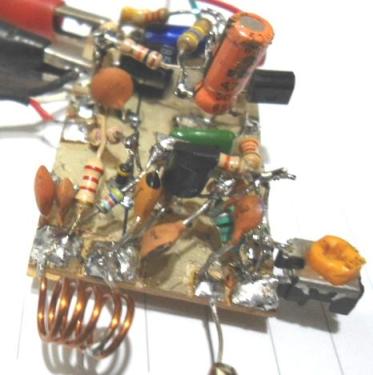

Foto vista por cima da placa de montagem


Outra vista da ara de controle de regeneração e entrada de antena


Outra foto mostrando a parte de amplificação de audio.

em breve publicarei o circuito entado ...

73 de py2ohh miguel
