O XARÁ2

Ola amigos, hoje vamos para a segunda montagem na sequencia de aprendizado prático.
O XARA2 é
um receptor regenerativo de fácil montagem e de otimo desempenho pelo pequeno número de componentes.
É interessante olhar as explicações no link XARA

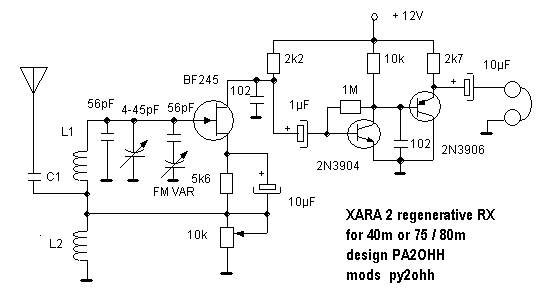

Vamos ao esquema :



Descrição :

O receptor regenerativo foi um dos primeiros receptores inventados, era simples e tinha a caracteristica de amplificar muito o sinal recebido. Era construido com valvulas que tinham um impedancia elevada de entrada, uma exigencia deste circuito, com o advento dos transistores este circuito foi um pouco abandonado e retornou com depois com um tipo de transistor que tem as caracteristicas de alta impedancia como as valvulas ...o transistor de efeito de campo ou FET. Nós iremos utilisar um FET neste regenerativo que é facil de encontrar no mercado o BF245C.
O circuito formado por L1 + L2 em conjunto com os capacitores de 56pF + trimmer de 4-45pF + o capacitor variavel de 3-30pF, formam um circuito ressonante na frequencia de recepção / oscilação.
A oscilação é um circuito Hartley onde a derivação dos indutores, regenera o sinal ao supridouro do transistor, via o capacitor de 10µF.
Portanto basta calcular os valores de L1 e L2 em função da cobertura de frequencias desejadas, com os valores de capacitores do circuito.
Estes valores foram estipulados para que o nosso receptor cobrisse a faixa de 40m (de 7000kHz a 7300kHz) ou para  a faixa de 80m (3500kHz a 3850kHz).
No circuito de oscilação temos um trimmer de 4-45pf que ajusta a cobertura de faixa. A sintonia é feita pelo capacitor variavel de 3-30pF.
O potenciomentro de 10K ligado ao supridouro do transistor regula a quantidade de sinal regenerado ou regeneração, este ajuste é critico e pode variar com a frequencia ajustada, o ajuste ideal é um ponto imediatamente abaixo de onde a oscilação se inicia.
O circuito oscilador tem a caracteristica d eoscilar e receber sinais na mesma frequencia (oscilação / recepção), assim na saida Dreno do FET temos sinal de audio, misturados com sinais de RF do oscilador,
o capacitor de 102 ligado neste ponto desvia a RF, ai presente, para terra.
Os proximo transistor um NPN pode ser um transistor comum tipo 2N2222 ou BC547C ou BC548C (os de sufixo C tem maior ganho), ele tem a caracteristica de media impedancia de entrada (para receber o sinal do FET) e serve para amplificar o audio já detectado pelo FET na recepção.
O capacitor de 1µF acopla o estagio de recepção ao amplificador de audio, tem a função de bloquear a corrente continua do dreno do FET, impedindo que chegue a base do proximo transistor, mas permite a passagem de sinais de audio ai presentes.
O sinal amplificado sai no coletor do primeiro transistor e chega diretamente acoplado a base do segundo transistor um PNP que tem a função de amplificar o sinal e baixar a impedancia (saida no emissor) , para acoplar a um pequeno autofalante ou fone.

Substituições :
BF245C pode ser do tipo A ou B ambos commentor ganho
2N3904 pode ser BC547C ou BC548C ambos com otimo ganho, ou ainda 2N2222, ou aibda um NPN de uso geral.
2N3906 pode ser BC557 ou BC558 ou um PNP de uso geral.
Potenciometro de 10K pode ser um de 4k7.
Trimmer de 4-45pF amarelo pode ser outro capacitor variavel, usando uma seção de FM ou duas em paralelo ou ainda uma seção de AM (ficará com maior cobertura).
Capacitor variavel plastico FM pode ser um metalico grande, caso a seção seja de valor elevado usar um capacitor de 33pF em serie com ele.
Capacitor de 1µF por 16V podeser 2,2 ou 3,3 ou 4,7µF por 16V ou mais
Resistor de 1M pode ser 220k ou mais.
Capacitores de 102 (1nF) pode ser até 10nF (103) ceramico ou poliester 50V ou mais.

Para faixa de 40m
L1 de 3,3 a 3,9µH
L2 de 1 a 1,2µH
indutores parecidos com resistores de 1/4W
C1 22pF a 33pF ceramico
Eu usei L1=3,3µH e L2=1µH e C1=22pF

Para faixa de 80m
L1 de 12 a 15µH
L2  3,9 a 5,1µH (valores de L1+L2 de 40m) ou de 3,9 ou 4,7µH valores individuais
C1 56pF
Eu usei L1= 15µH e L2=4,3µH (3,3µH em serie com 1µH) com C1=56pF

Ajustes :
Com o variavel na maior capacitancia (fechado) ajuste a frequencia minima, no trimmer,  com um frequencimetro ligado no ponto de antena (as vezes o frequencimetro não tem sensibilidade e pode não mostrar a frequencia) ou ouvindo
a oscilação em um receptor proximo.
É possivel tambem ajustar com um oscilador ou gerador de sinais ou ainda um DDS ajustado na frequencia minima, neste caso ouvindo o sinal no proprio receptor, não coloque muita antena no sinal do gerador.

Videos deste receptor em 40m, recebendo CW (telegrafia) e SSB (fonia em banda lateral unica)

https://www.youtube.com/watch?v=CKgCL8NJZ8k&list=UUtbztigNg30H-b1k2CoiMUQ

https://www.youtube.com/watch?v=Yq12EXhLb2g&list=UUtbztigNg30H-b1k2CoiMUQ

Montagem :

continua.....
