RÁDIO GALENA FÁCIL
um rádio sem a necessidade de enrolar bobinas

Os novatos em montagens de rádio geralmente não gostam de enrolar bobinas.
Assim resolvemos montar um radio galena ou radio a cristal com bobinas comerciais.
A montagem tambem é de uma forma nova, tornando a montagem mais simples e compreensiva.

O funcionamento é simples
1. A antena capta os sinais de rádio (ondas eletro-magnéticas), a frequencia e a potência das radios de ondas médias são as mais fáceis de captar.
2. O circuito formado pelo indutor e pelo capacitor variavel formam um circuito ressonante, em uma frequencia determinada pela posição do capacitor variavel. Se esta combinação ocorre em uma frequencia onde temos uma estação ela então é sintonizada.
3. A detecção do sinal de audio presente na onda de rádio é feita pelo diodo.
4. O capacitor logo após o diodo retira vestigios de sinais de rádio presentes, deixando sómente audio frequencia.
5. O sinal de audio vai para um fone onde é reproduzido.

Material necessário :

Um pedaço de madeira com cerca de 100mm por 80mm e com 1 a 2 cm de espessura. (o tamanho da madeira não é crítico, mas vamos usar pregos)
25 pregos de ferro 10x10.
1 diodo tipo 1N34 ou AA117 de germanio, ou diodo schottki (BAT46 ou outro tipo BAT) ou se não encontrar pode usar 1N4148 (com este o resultado é bem inferior). O 1N34 ou o BAT46 podem ser comprados na China pelo Ebay ou pelo Aliexpress.
1 capacitor variável plástico de radio AM / FM este pode ser garimpado de sucatas.
1 capacitor 472 ou 4,7nF de poliester ou cerâmico 50V ou mais.
4 indutores de 100µH (marrom - preto - marrom)
1 indutor de 47µH (amarelo - roxo - preto)
1 indutor de 22µH ( vermelho - vermelho - preto)
1 fone de ouvido de cristal ou um buzzer de cristal (ver texto).

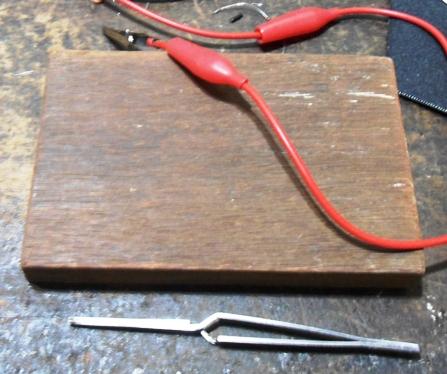

Chassi ou madeira cortada :

A minha tem 130mm x 80mm x 20mm(espessura).

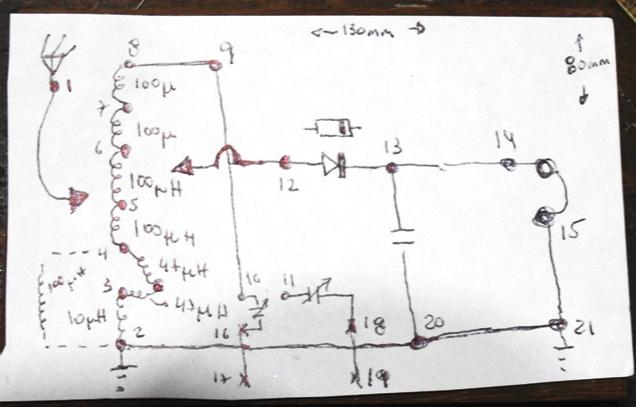

Desenhe o esquema em um papel do tamanho da madeira :
Reforce os nós ou pontos de encontro de duas ligações

No esquema temos no ponto :
 ponto 1 a ligação da antena que pode ser ligada ou selecionada dos pontos 3 a 8
do ponto 2 a 3 temos uma bobina ou indutor.
Até o ponto 7 a 8 temos indutores.
entre o ponto 12 e 13 temos o diodo.
do ponto 10 a 16 e 11 a 18 temos o capacitor variável (duas secções).
do ponto 13 a 20 temos o capacitor de poliester.
do ponto 14 a 15 temos o fone.
Os pontos 2 , 16, 17, 18, 19 , 20 ,21 são ligados a terra.


Vamos colocar o esquema sobre a placa de madeira.

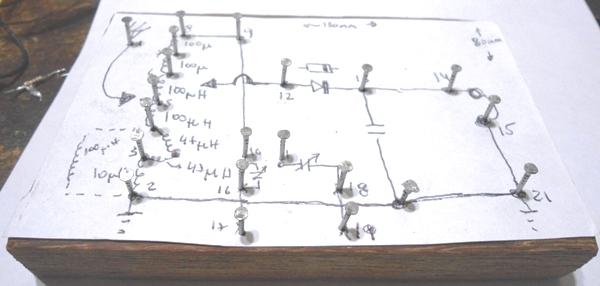

Vamos pregar o esquema na madeira, colocando um prego a cada nó.

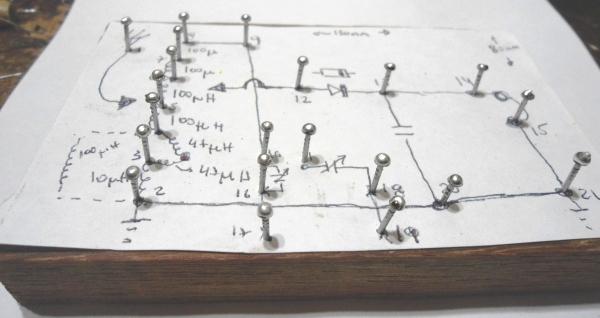

Agora vamos soldar ou estanhar todas as cabeças dos pregos

As soldas devem ficar brilhantes.

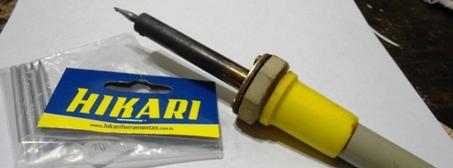

O soldador que usamos foi um Hikari de 25/30W (amarelo).

Este tipo de  soldador tem um revestimento nas pontas e demora para desgastar, na foto aparecem pontas que uso para repor ( eu uso 1/2kg de solda por ano !).

Agora vamos fixar o capacitor variável, eu sugiro desta forma, mas o capacitor pode ser colado, fixado com fita adesiva ou aparafusado em um painel lembre-se voce é livre para pensar e montar da forma que quiser.

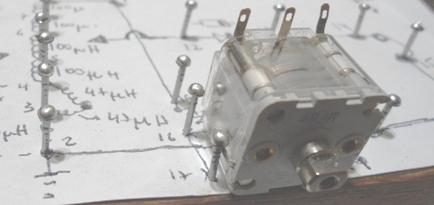

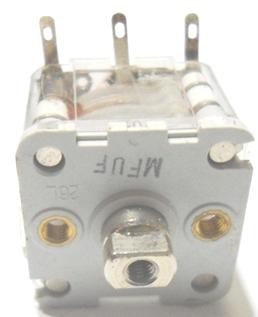

O capacitor variável que usei foi este:


Ele vai entre os pregos 16 e 17 / 18 e 19

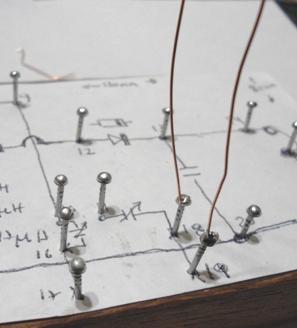

Solde dois rabichos de fio nú sem capa ou isolação nos pregos 18 e 19 como na foto


Passe os fios sobre o capacitor e com a ajuda de uma licate de bico, para nã queimar os dedos, solde as pontas nos nós 16 e 17

Os fios podem ficar bambos ...depois ajustamos


Com a ajuda de uma licate de bico torcemso os fios para que o capacitor fique firme no lugar.

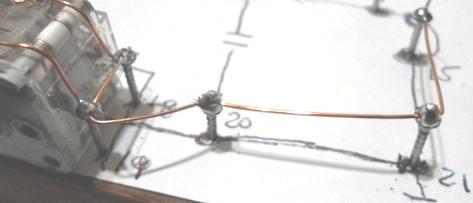

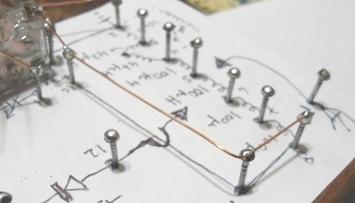

Agora vamos soldar um fio entre os pontos de terra 16 a 17 e 17 ao 2 (foto acima).


Continuando a soldagem dos pontos de terra 18 e 19 e 20 e 21 até o 15.

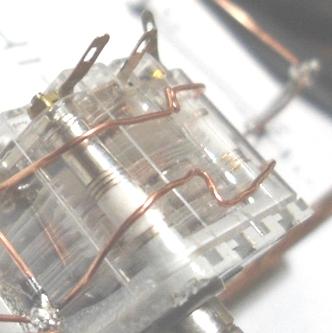

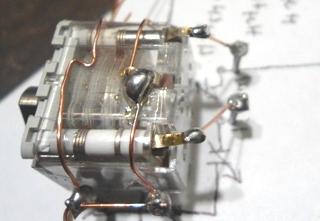

Mais uma foto mostrando os fios apertados fixando o capacitor variável.

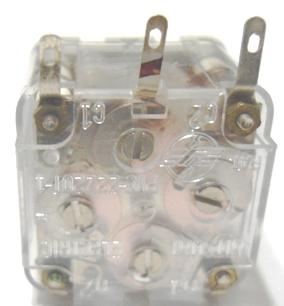

Vamos soldar o terminal central do capacitor variável ao terra.


Agora vamos soldar os terminais laterais (C1 e C2) nos pregos 10 e 11.


Soldando agora o nó (prego) 10 ao 9 depois indo ao 8.

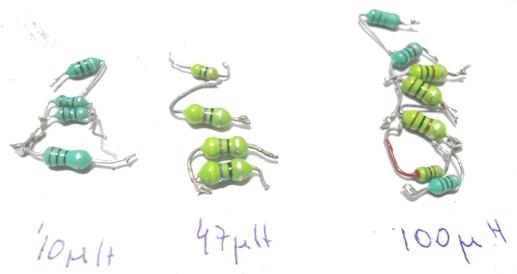

Foto; indutors (bobinas comerciais) de 10, 47 e 100µH.

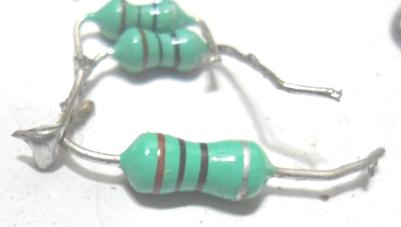

Detalhe de uma  bobina de 10µH marrom preto preto - os indutores tem o mesmo codigo de cores que os resistores e os valores expressam em micro-Henries (µH). A ultima lista prata indica a tolerância no caso prata + ou - 10%.


Detalhe de um indutor (bobina) de 47µH amarelo - roxo e preto.


Detalhe de um indutor de 100H marrom preto marrom.

Podemos usar todos os indutores de  100µH que vai funcionar, mas para uma antena muito boa (montada alta e comprida) o resultado não vai ser muito bom.

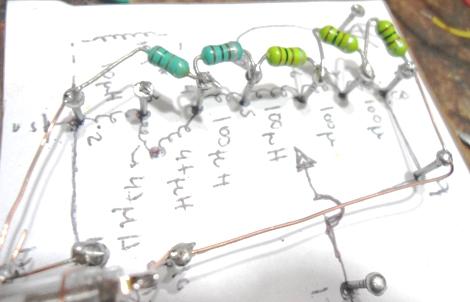

A montagem dos indutores fica assim :

São 5 indutores de 100µH.

Para uma montagem mais eficiente temos que usar 4 indutores de 100µH, 1 de 47µH e 1 de 15 ou 18 ou 22 µH.

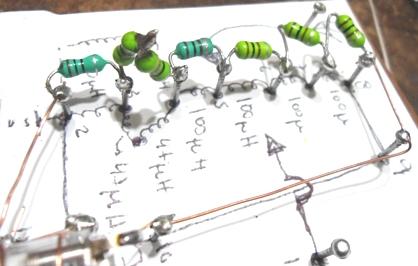

Nesta foto soldamos no lugar do ultimo indutor de 100µH, soldamos 3 indutores em série dois de 47µH e um de 10µH (47+47+10= 104µH). Nos testes o melhor resultado foi como indicado um resistor de 47µH e um de 22µH em serie (47+22=67µH).

Agoar vamos ao capacitor que tem a função de eliminar qualquer vestigio de radifrequencia, deixando somente a audio frequencia. Trata-se de um filtro - o melhor valor foi entre 1nF e 10nF (capacitor de poliester ou ceramico).

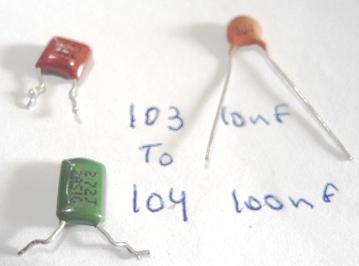

Os da esquerda são de poliester o da direita de ceramica.


O capacitor pode ser soldado do ponto 13 ao 20.


ou do ponto  14 ao 15.

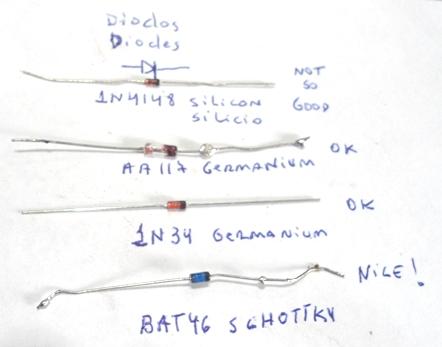

Diodos : estes diodos substituiram o cristal de Galena (um minério de chumbo).
O 1N4148 fuciona mas bem fraquinho ...para quem usar um amplificador de aúdio no lugar do fone é uma boa pedida, mas ligue a antena no ponto 3 !
O AA117 e o 1N34 fucionam muito bem para sinais fracos são indispensáveis para quem usa fones.
O BAT46 é o melhor pois é mais sensível.
Note que todos tem uma fixa preta indicando o sentido de  montagem  (a barra preta no esquema é a faixa vertical após a seta).
Solde o diodo entre os nós 12 e 13 (faixa do diodo próxima ao nó 13).

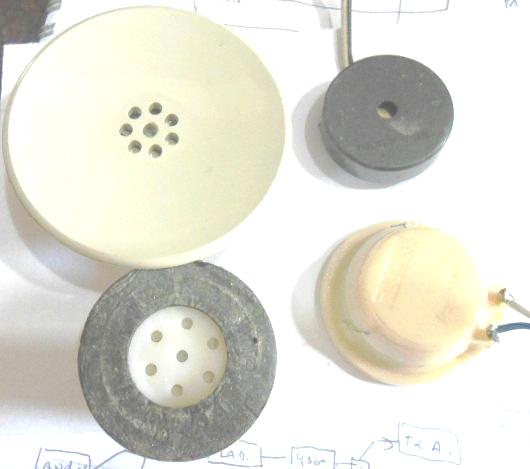

Para  fone de ouvido usamos um buzzer

O buzzer é o que esta a direita em cima e é encontardo em telefones comuns de mesa (internamente soldados na placa), outro fácil de encontrar nos telefones comuns de mesa é o que aparece abaixo a esquerda visto de frente e a direita visto de traz, ele é encontrado no auricular do telefone na outra partedo conjunto encontramos um microfone de eletreto.


Para que o buzzer funcione como fone de ouvido é necessario soldar um resistor de 47k entre os terminais de ligação (este resistor pode ser de até 220k).

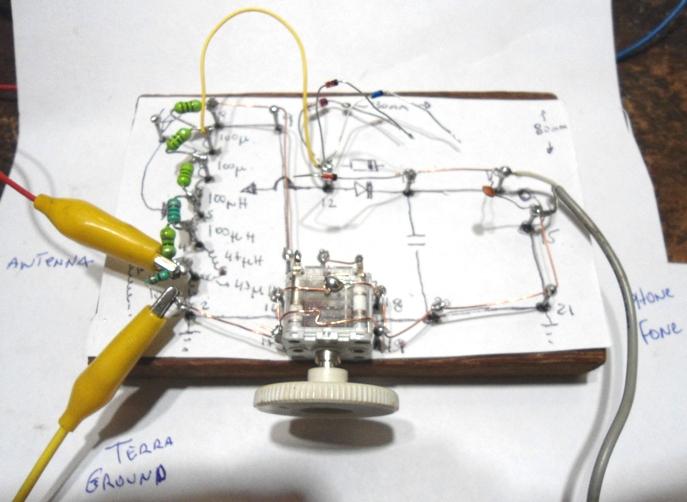

Aqui o nosso radio montado, veja que no lugar do diodo temos 4 diodos montados e um só realmente ligado. O diodo esta ligado ao nó numero 7, o fone de ouvido ao terminal 14 e 15 (terra) e fizemos alguns testes. (na foto a antena esta ligada ao nó 3 ou seja antena longa e oterra ao terminal 2).

No terminal de terra um fio deve ligar este terminal a uma parte metalica de um aparelho ligado a rede elétrica (mesmo desligado mas plugado na tomada). Nos meus tempos de galena eu usava um capacitor de 470pF com 1000V de isolação para ligar este ponto diretamente a um dos terminais da rede elétrica, o que não é acoselhavel.

Para usar uma antena pequena tipo de 1m ou até menos, a antena deve ser ligada ao terminal 8 e o diodo ao terminal 7. Somente com o fone de ouvido ouvi 4 estaçoes diferentes com o diodo 1N34 já com o diodo BAT consegui ouvir 6 estações. Com o 1N4148 ouvi 3 estações.

Para usar uma antena bem comprida e alta ( a minha tem um cabo de 12m e um comprimento de 10m para cada lado e o ponto mais alto esta a 6m do chão), o terminal de antena tem que estar ligado ao nó 3 com o diodo BAT continuei ouvindo 6 estações , porem com nivel de audio mais elevado. Com diodo 1N34 ouvi 5 estações e com o diodo 1N4148 ouvi 4 estações (uma muito baixo). No caso dos diodos 1N34 e 1N4148 foi necessario ligar o segundo terminal do capacitor variável.

É possivel ligar um amplificador de audio na saida do radio galena (terminal do fone de ouvido), fizemos isto para gravar um vídeo de demonstração.

Ainda como testes podemos alterar a ligação do diodo nos nós entre as bobinas, bem como o terminal de entrada de antena, ainda usar o outro capacitor em paralelo com o já ligado.

são muitas as possibilidades ....

Vejam que muitas montagens podem ser feitas desta forma ... é só ter paciencia ...uma tabua ...pregos ...imaginação ...sucatas (como eu tenho) .... e vontade !

proxima publicação ...um amplificador de áudio simples.... um receptor de AM usando o LM386 como receptor ...e muito mais...

Filme do rádio GALENA com amplificador no YOUTUBE

73 (um abraço em telegrafia ou CW ou ainda código Morse) de py2ohh miguel
