GERADOR DE VARREDURA DO PRIMO POBRE

Dando seqüência ao uso do integrado 74HC4046 vamos descrever a montagem de um gerador de rampa ou de varredura útil em muitas aplicações em eletrônica, destacando-se o emprego dele junto com um oscilador e um osciloscópio para ajustes de filtros em geral.

O circuito tem 3 importantes estágios:

1. Oscilador com o integrado 4046 (neste caso pode ser a versão CD4046 ou HEF4046) que utiliza somente o VCO do integrado. Este oscilador fornece apenas um trem de impulsos que acionarão o contador...

2. Contador binário de 2 elevado a 8 = 256 aqui foi utilizado o CD4040.

3 Após o contador na saída binária colocamos um circuito que converte sinais digitais em analógicos DA, do tipo R2R formado por um divisor com 24 resistores.

Assim partindo do zero o contador vai até 256 e zera novamente.

Na saída binária o conversor DA faz incrementos de tensão de Vcc/256 a cada impulso de entrada então teremos uma escadinha de 256 degraus que parte de 0V e atinge Vcc (que é na verdade uma resolução de 8 bits). O tamanho da rampa depende da freqüência de entrada.

O numero de contadores poderiam ser aumentados até 12 que é o máximo do 4040.

Na saída teremos uma rampa sem deformação.

Ainda existe a possibilidade de diminuirmos os contadores para que a rampa tenha, por exemplo, 0,5 de Vcc de altura.

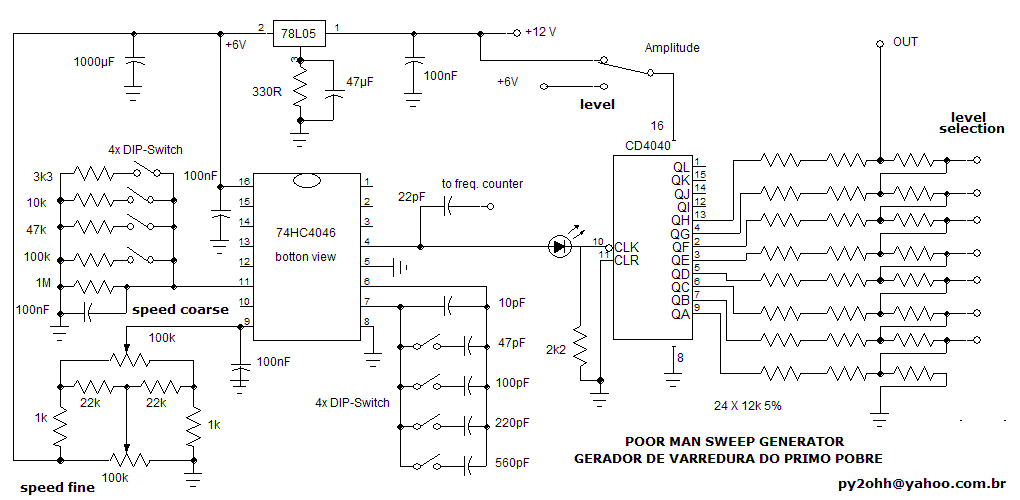

Esquema

Aqui utilizamos o gerador do primo pobre como fonte de impulsos.

Esquema 2

Aqui o circuito simplificado do gerador de impulsos, para quem quiser montar este aparelho isoladamente.

A Cada impulso gerado e mais um degrau da rampa.

O resultado final é de uma rampa, com 8 bits de resolução, ou seja, 256 degraus na altura e a largura dependem da freqüência de entrada.

Qualquer dúvida escreva.

73 py2ohh Miguel

POOR MAN SWEEP GENERATOR

Here one more equipment that use the 4046 IC.

This circuit used together with an oscillator and an oscilloscope help us to develop RF filters.

The circuit may be divided in 3 parts:

1. VCO that uses the 4046 IC (here is possible to use the CD4046 or HEF4046). In the output of this circuit we have a binary counter.
2. Binary counter of 2⁸ = 256, here we use a 4040 IC.
3. DA converter, type R2R, which converts the binary number to an analog signal. The 2R2 is a divider who uses 24 resistor of same value.

The oscillator generates a square waves, the counters counts each one, in the out put the binary numbers are growing

1… 10000000

2…. 01000000

3…. 10100000

And so on…

In the output the DA converter adds 1/256 of the VC in the output QA, 2/256 in the output QB, 3/256 in the output QC and so on….

Par example number 3 we have 10100000 than in the output 1/256 + 3/256 = 3/256.

In the output of the DA converter we have a sawtooth signal.

The sawtooth has a resolution of 8 bits or 256 steps from zero to VCC.

73 from py2ohh Miguel
