GERADOR DE RF DO PRIMO POBRE

Gerador de sinais de 10Hz a 33MHz.

Baixo custo.

Instável para aplicações finas.

Útil em aplicações simples como :

- Gerador de sinais de áudio.

- Gerador de RF “de bolso” e para aplicações gerais.

- Ajustes de antenas link

- Como receptor simples link.

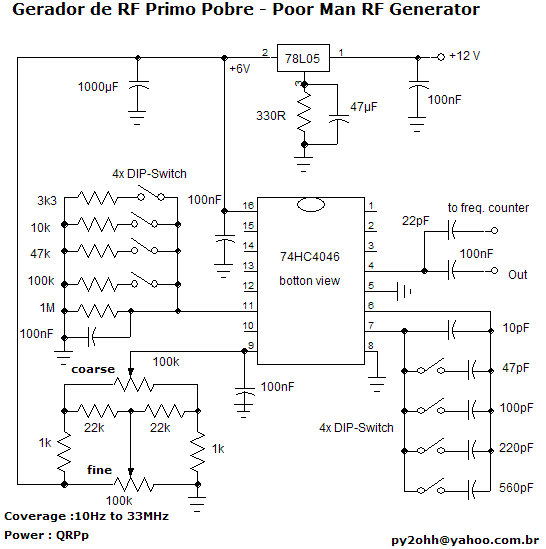

Esquema

A combinação da seleção de capacitores e resistores possibilitam gerar freqüências de 10Hz a 33MHz.

Os valores dos componentes ligados as chaves DIP são para o CI fabricado pela Phillips, para CI de outros fabricantes o Datasheet correspondente deve ser consultado para os novos valores.

O potenciometro de ajuste fino tem uma cobertura de aproximadamente 0,5% da faixa total. Para alterar a cobertura para 1% substitua os resistores de 22k por 10K.

Os capacitores ligados aos pinos 6 e 7 devem ser de boa qualidade (styroflex, plate).

A frequencia torna-se mais estável a medida que diminuimos a frequencia.

Montamos pelo método inseto morto.

Boa sorte

Py2ohh Miguel

POOR MAN RF GENERATOR

Coverage: from 10Hz to 33MHz.

Cheap and ease to build.

Handy for general use :

- Audio frequency generator.

- Pocket size, general use RF generator.

- Low power antenna analyzer link.

- Simple receiver link.

Schematics

Adjusting the DIP switch you can generate frequencies from 10Hz to 33MHz.

The upper frequency limit depends who made the IC, I use IC from Phillips.

The fine pot covers 0.5% of the coarse pot. For to get 1% coverage, change the 22k resistor for 10k.

Use capacitor type plate or styro or silver-mica on the oscillator.

I built with UGLY style and the IC with dead bug method.

Good luck

73 de py2ohh miguel
