Ponte de ruído

A seguir apresentamos uma cópia de um artigo que consideramos um trabalho de excelente qualidade, nós montamos e fizemos alguma modificações e recomendamos, pois

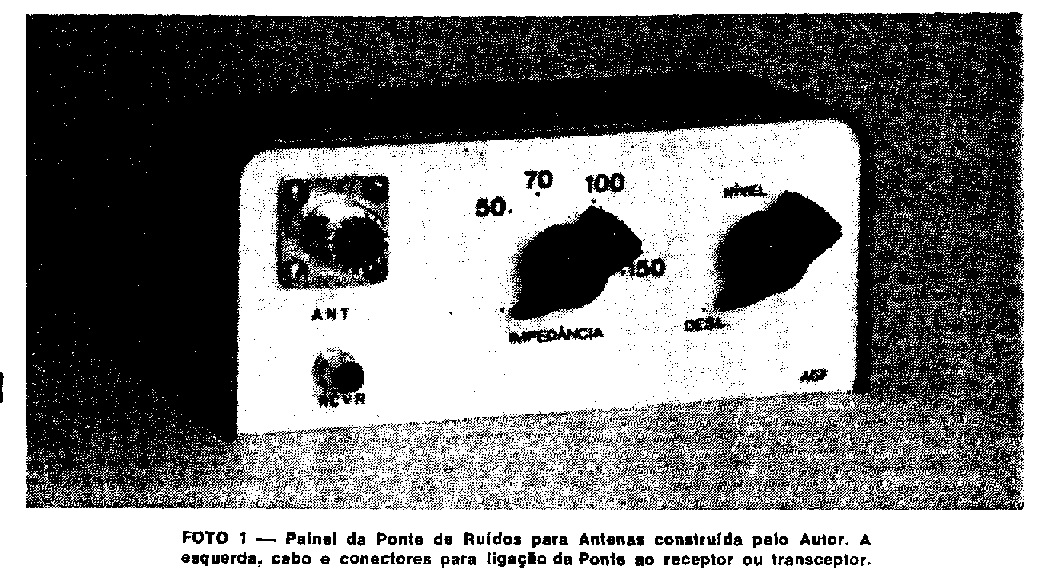

Esta ponte de ruídos para ajustar antenas é um espetáculo !

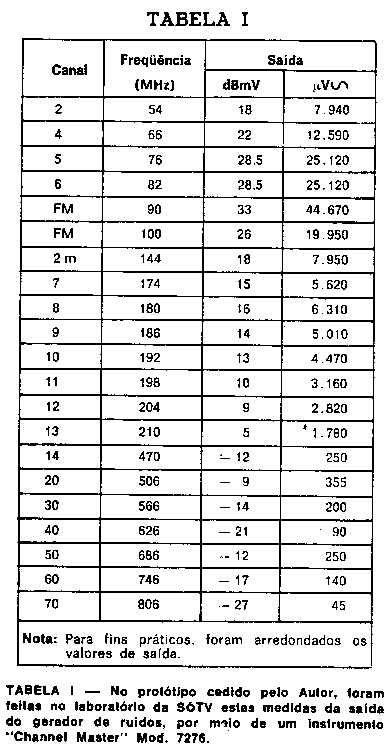

Alem disso serve como geradora de ruído branco e como medidor de impedâncias de entrada.

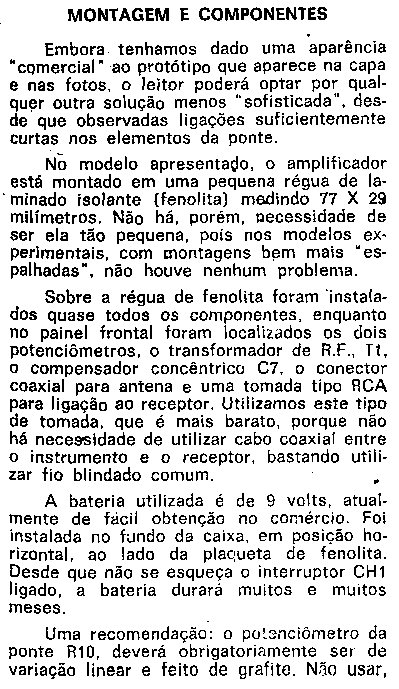

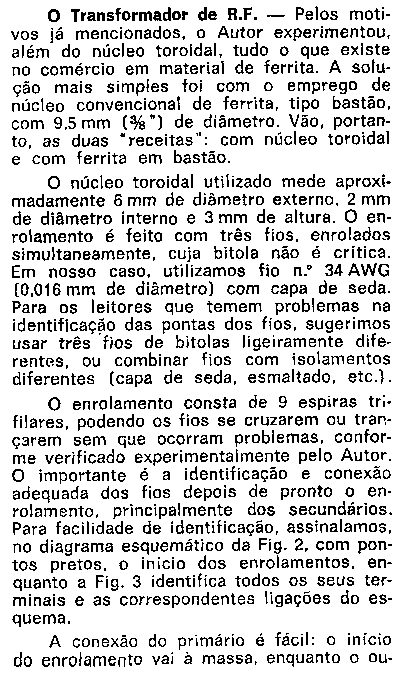

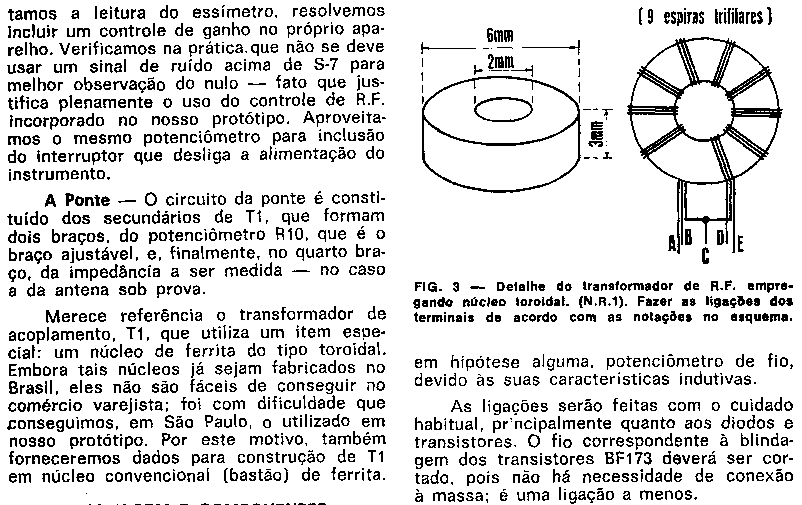

Enrolamos a bobina em um pedaço de bastão de ferrite com 8mm de diâmetro (não é critico) e com fios de cabo telefônico colorido (encapado)

Nossa modificação :

Funções :

1. Gerador de ruído branco com alta impedância em "SAÍDA DE RUÍDO BRANCO" e com baixa impedância em "A"
2. Ponte de ruídos com receptor em "R" e antena (ou outro aparelho que se deseja medir a impedância de entrada) em "A".
3. Ponte de ruídos com um Oscilador na freqüência desejada em "ENTRADA DE SINAL EXTERNO" um voltímetro de RF (ponta de RF) em "R" e antena (ou outro aparelho que se deseja medir a impedância de entrada) em "A".
