Como medir o desempenho do filtro e ajusta-lo

Filtros a cristal – ladder filter

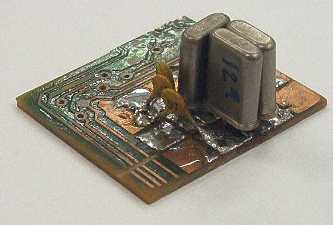

Foto de filtro experimental (com sucata – mesmo !)

Para os testes são necessários :

01 Fonte de ruído branco (white noise) veja o que montamos

01 Computador pessoal PC com placa de som

01 Software emulador de analisador de espectro de áudio – via placa de som (disponível para download)

01 Parte restante do receptor (amplificador fi + mixer ofb + amplificador de áudio )

Ligar a fonte de ruído branco na entrada do filtro e ligar a saída de áudio na entrada de linha (line) ou de microfone da placa de som.

Ajustar parâmetros para a leitura : volume som do amplificador, da placa de som, do gerador de ruído.

Ajustar os componentes (capacitores) para a faixa de passagem desejada.

A freqüência central é ajustada variando-se a freqüência do BFO.

Resultados

Teste filtro do JABUCA 3 cristais

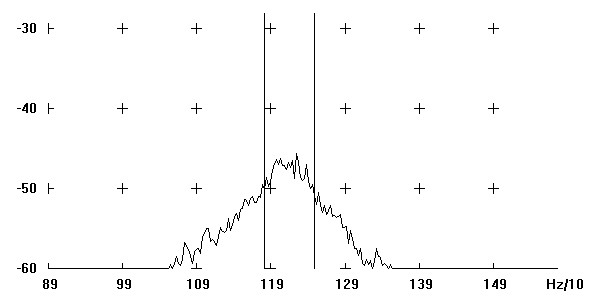

Copia da tela do Gram as linhas verticais limitam a região de –3dB de atenuação mostrando uma BW de 80Hz



Teste filtro do JABUCA de 1 cristal

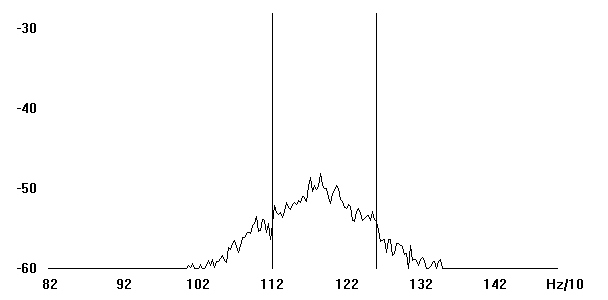

BW 120 Hz

É possível também testar o rádio completo ligando o gerador de ruído branco na antena e a placa de som noa sida de fones

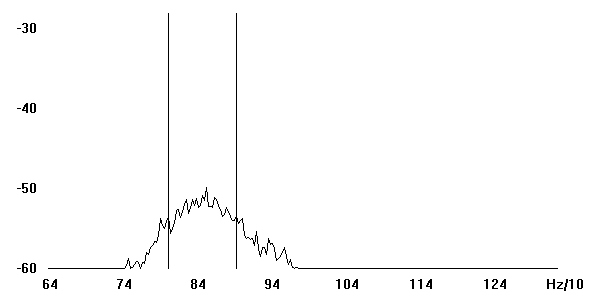

Veja como está o JABAQUARA

A freqüência central está alta, o ajuste já está no mínimo, mostrando que devemos aumentar a capacitância em serie com o cristal ou trocar o cristal.

Referencias

1. Como ajustar filtros ladder de 7N3WVM

2. Como fazer um gerador sweep (varredura) para ajustar filtros ladder



Boa sorte.
