COMO
AVALIAR O VALOR DE AL DE UM TOROIDE
Para isto é necessario ter um medidor de LC (LCmeter).
1. Colocar um fio curto entre os terminais do LCmeter.
2. Zerar a medida (com o fio entre os terminais).

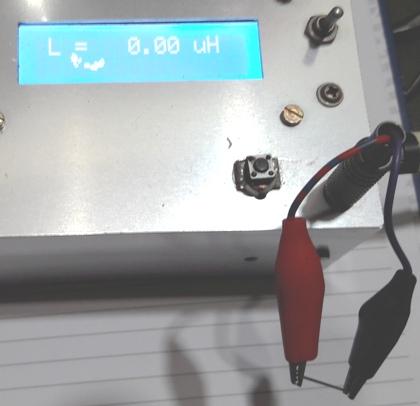

Foto : Coloque um fio entre os terminais de medida e zer o
LCmeter.
3. Colocar o
toroide, passando o fio no furo do toroide.
4. A medida em µH multiplicada por 1000 dará o valor
aproximado do AL.

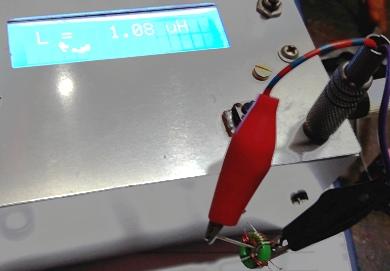

Foto : Coloque o toroide, a ser medido, passando o fio pelo furo do
toroide.
O valor lido 1.08µH x1000= 1080 será o valor aproximado do
AL do toroide.

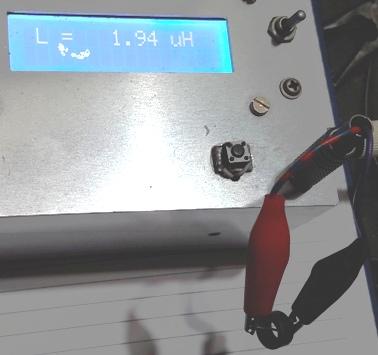

Foto : outro toroide :
O valor lido
1.94µH x1000= 1940 será o valor aproximado do AL do
toroide.
Foto
: outro toroide :
O valor lido
6.64µH x1000= 6640 será o valor aproximado do AL do
toroide.
Foto
: outro toroide :
O valor lido
0.44µH x1000= 440 será o valor aproximado do AL do toroide.
Este toroide com valor de AL baixo é de pó de ferro (iron
powder).
73 de py2ohh miguel
