C12 - capacitor variável miniatura do tipo usado em radios
portateis AM/FM.
Diversos:
T1 - veja texto
L1 - veja texto
XRF1 - veja texto
XRF2 - 9 espiras de
fio AWG 22
XTAL - veja texto
JACK - jaque para o
cabo do manipulador

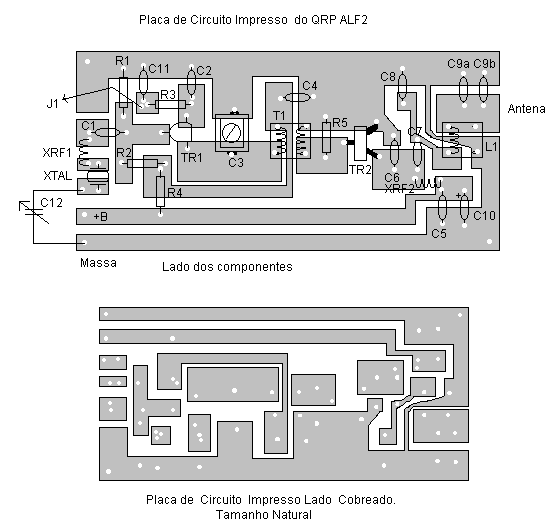

Plaqueta de circuito
impresso,caixa metálica para abrigar a montagem,fio solda,
parafusos,etc.
A versão original
deste transmissor foi publicada em Eletrônica Popular Vol.51 ,n.2,
de agosto de 1991.
O transmissor
Alfinete, um projeto de autoria de Louis Facen, HB9HW (
atualmente PY2BX) foi muito divulgado entre os operadores
QRPistas e, até hoje é montado e operado com sucesso.
Temos , inclusive ,
duas versões para 20 e 30 metros. Todas elas são adaptadas para
operação a cristal, por ser esta uma forma bem simples e fácil
de montagem.

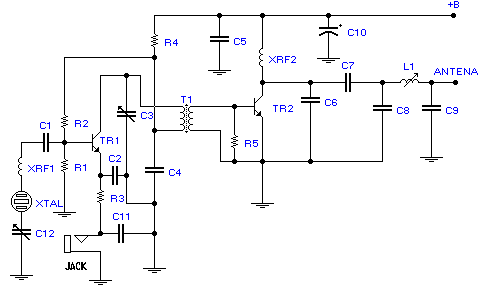

O circuito acima está
calculado para operar em 40 metros.
A maioria dos
componentes foi aproveitada de sucatas de televisores antigos.
Utilizando o
transistor BD139 para TR2 conseguimos 3 watts de potência de RF.
Já com o transistor de RF 2SC1969, a potência chega a 6 watts.
Para formas de
bobinas utizamos F.I. de televisores em cores mais modernos da
marca Telefunken, com as inscrições 5331 e 479 , que tem
canecas de alumínio , e NI-212, com canecas de chumbo.
Nesta configuração
(formas pequenas) T1 terá 35 espiras unidas para formar o
enrolamento primário e, sobre estas , deverão ser enroladas 5
espiras , que formarão o enrolamento secundário. Nas duas bobinas utilizar fio 26 AWG.
Antes de realizar os
enrolamentos citados, os fios da bobina original de verão ser
retirados e sua forma limpa. Feito os enrolamentos, aplicamos uma
camada de parafina para selar a bobina.
Outro ponto
importante é que devemos retirar o núcleo de ferrita dos
transformadores, e colocar um fio elástico de forma a "calçar"
o núcleo , para que este -- com os contínuos procedimentos de
ajuste -- não passe a apresentar folgas, uma vez que a rosca
interna da forma é de plástico e se deteriora. Se não
procedermos assim, o núcleo fica solto , e altera a sintonia,
caso ocorra uma pequena batida na placa. Convém , inclusive ,
selar os núcleos de ferrita usando parafina após terem sido
ajustados.
A bobina L1 (tanque
final ) e o transformador T1 foram feitos com formas de TV
Telefunken de 5mm de diâmetro ( códigos 479 e 5331).
T1 = 35 espiras para
o enrolamento primário , e 5 espiras para o enrolamento secundário. Utilizar fio 26 AWG.
L1 = terá um
enrolamento de 7 espiras. (fio 26 AWG).
O reator de R.F. (choke)
XRF1 deverá ser confeccionado enrolando-se aproximadamente 110
espiras desordenadas de fio "Lïtz" (tipo "colméia
de abelha") sobre um resistor de 10 megohms (código de
cores: marrom,preto,azul), de 1W. O fio "Litz"é o
utilizado em reatores - ou chokes -de R.F., ou em bobinas de
antena de receptores de rádio AM, vulgarmente chamados de "carvão".
Quem tiver na sucata
televisores valvulados antigos pode aproveitar os reatores
encontrados nestes aparelhos. A indutância aproximada para o
reator de que necessitamos é de 47 microhenryes.
XRF2 = 9 espiras de
fio AWG 22.
Ajustes
Após a montagem,
confira todas as ligações e conecte uma antena -- ou carga fictícia
(carga fantasma) --na saída do trnsmissor QRP. Com o auxílio de
uma chave de fenda plástica , atue em T1 até que a sintonia em
40 metros seja a mais forte e estável.. Para tal, use um
receptor na frequência de transmissão do QRP.
Para quem possui um
frequencímetro, a sintonia fica bem mais fácil. Basta
monitorar o valor da frequência com a ponta de prova afastada do
transmmissor. A sintonia estará 100% quando o frequêncímetro
indicar o valor da frequência, e sem variações .
O segundo passo é
ajustar L1. Com um wattímetro conectado junto à antena, atue no
núcleo de L1 de forma a obter o máximo de deflexão na agulha
do instrumento na frequência indicada.
Um outro ponto
importante é que, através de C3 podemos ajustar a sintonia do
oscilador, buscando o máximo de sinal em 40 metros(7.030khz), ou
sintonizando o segundo harmônico saindo em 20 metros (14.060khz).
desta forma, o máximo de atenção deve ser dado a T1 e C3 nos
ajustes.
A manipulação de CW
será feita em Jack. Mas nunca transmita com o QRP sem antena,
ou carga fictícia (carga fantasma) , pois TR2 irá ser avariar
facilmente.
Tenho aqui pela minha estação o ALF2 montado e funcionando, coloquei apenas um cristal de 7.030 Khz, não testei com VFO. No artigo original de HB9HW, tem o VFO próprio para esta montagem, se alguém montar me mande um e-mail.....
Agradecimentos a PY2BX Louis Facen, autor do projeto original, ao Jorge PY2ORF, autor deste artigo, grande QRPista ,grande montador e grande incentivador do CW e a Anntena Eletrônica Popular sem a qual não teríamos essa maravilha de QRP.
Digitador: Eu, Luis PY2HA de Guaruja-SP. [email protected]
