CHAVEAMENTO A DIODO

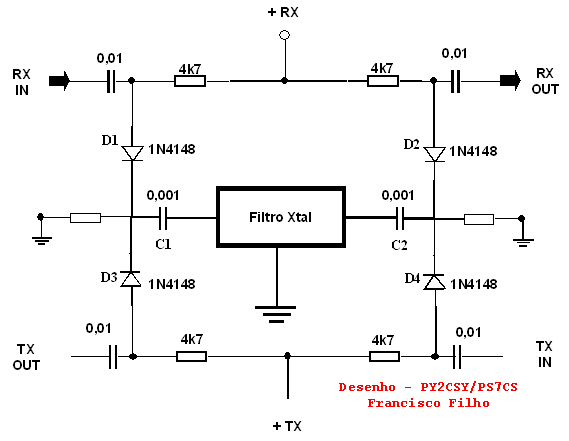

                A figura abaixo mostra o chaveamento a diodos do filtro cristal para uso em um

                     gerador de SSB.

                    Funcionamento

                     RX => Quando é aplicada uma tensão em +RX o diodo D1conduz o sinal injetado

                     em RX IN para o filtro cristal através de C1 e o diodo D2 conduz o sinal da saída

                     do filtro através de C2 para RX OUT.

                     TX => O funcionamento é idêntico ao RX sendo que em sentido oposto.

                               Quando é aplicada uma tensão em +TX o diodo D4 conduz o sinal aplicado

                     em TX IN através de C2 para o filtro cristal e o diodo D3 conduz o sinal do filtro

                    através de C1 para TX OUT.

                    No filtro cristal temos 3 terminais sendo, comum e os outros dois são I/O, ou  se-

                    ja, podem ser usados tanto como entrada ou saída.
