TRANSCEPTOR SINTETIZADO PLL PARA 144MHz - 2 METROS

PROJETO EM ANDAMENTO (QUEBRANDO A CABEÇA). EM BREVE CONTINUAÇÃO, LISTA DE MATERIAL E CONSTRUÇÃO FINAL.

FASES DO PROJETO - PARTE DE RECEPÇÃO E PLL

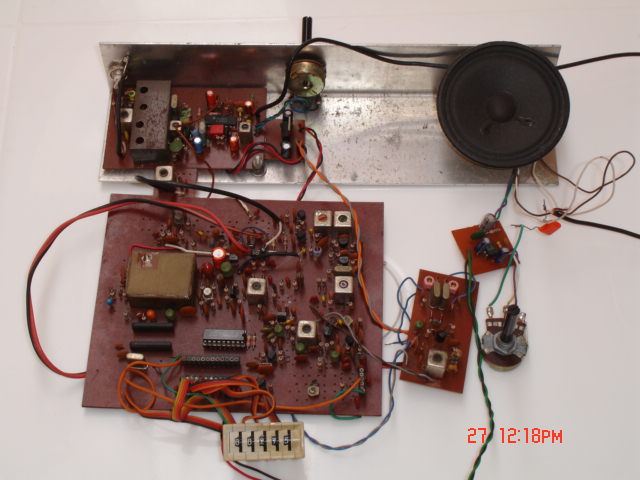

Foto protótipo do receptor composto do amplificador de RF, filtro passa faixa, mixer e FI com o CI MC3357. Aproveitado módulo PLL de outro projeto utilizando os CI's TC9122, TC5081 e TC5082, mixer e usando cristais para determinar a faixa de divisão para o divisor programável TC9122 e amplificador de áudio com o LM386.

PLL (parte do circuito da placa maior) e oscilador a cristal (placa menor) com cristais para operação em simples e repetidora (-600KHz), desse mesmo circuito serão adicionados cristais para repetidora (+600KHz) e passos (step) de freqüências de 5KHz. Os cristais são chaveados por tensão em diodos. O circuito será de pequenas dimensões, grande parte do circuito abaixo não está sendo usado. O PLL no protótipo está sendo programado por chaves tipo THUMBWELL BCD 8421, porem no projeto final será feito por circuitos integrados CMOS e ajustado através de push-button up/down ou encoder como mostram figuras no decorrer da apresentação, e futuramente com o PIC ou 8051.

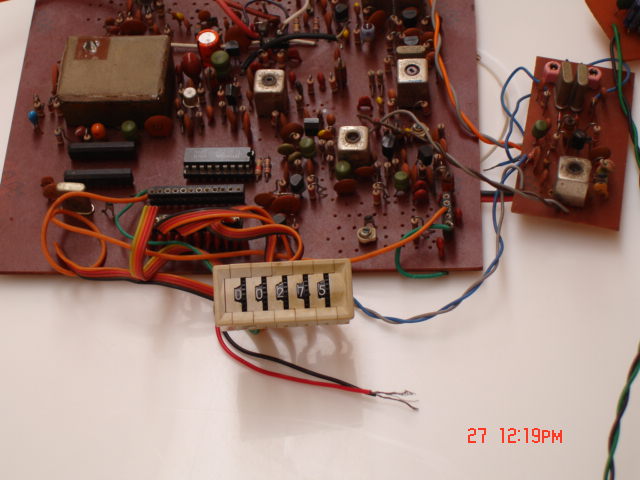

Detalhe do PLL com o VCO (com blindagem) cobrindo a faixa de frequencia de 133,300MHz a 137,300Mhz, correspondendo a faixa de frequencia de recepção de 144 a 148MHz, Mixer, Buffer com saída para RX e TX, Oscilador de referencia de 10,240MHz e Comparador de fase.

Amplificador de RF, filtro passa faixa (144 a 148MHz, blindado) com acoplamento crítico, mixer e FI com o CI MC3357 da Motorola, e equipado com silenciador.

Detalhe do amplificador de RF, filtro passa faixa, mixer e parte da FI de 10,7MHz. A pequena placa de CI com uma bobina é o acoplamento do PLL ao mixer.

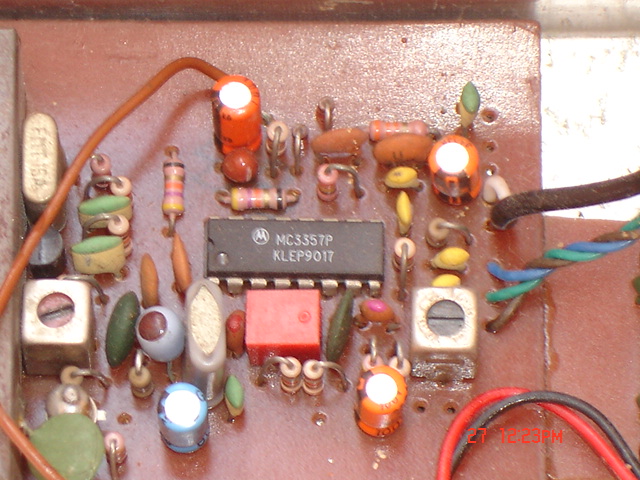

Detalhe da FI com o MC3357 - Primeira conversão 10,7MHz e segunda de 455KHz.

Construção do filtro passa faixa com acoplamento crítico.

Oscilador a cristal para simplex, repetidora e 5KHz, e amplificador de áudio.

Programador digital de frequencia para o PLL TC9122. Este programa em código BCD valores de unidade (10KHz), dezena (100KHz) e centena (1MHz) para o PLL. Utiliza CI's CMOS. O ajuste de frequencia é feito através de push-button up/down ou encoder. Inclui também a indicação digital da frequencia programada.

Módulo de contagem UP/DOWN (por push-button) ou encoder.

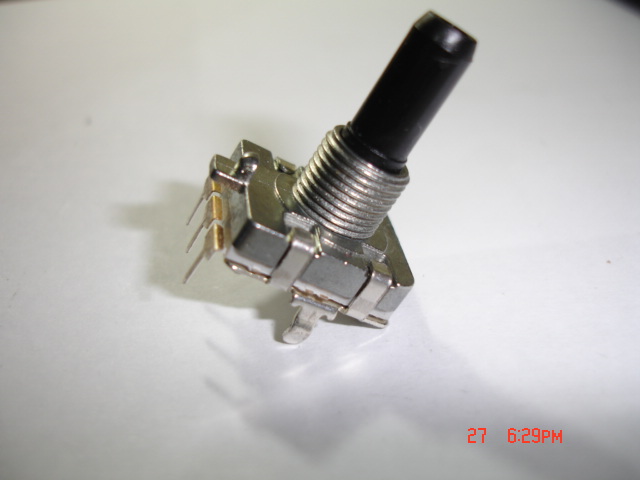

Encoder (codificador de pulsos), com terminais COMUM, CK (clock) e U/D (contagem U = UP-> para cima e D = DOWN-> para baixo).
