RECEPTOR VHF AERONÁUTICO
FOTO FRONTAL

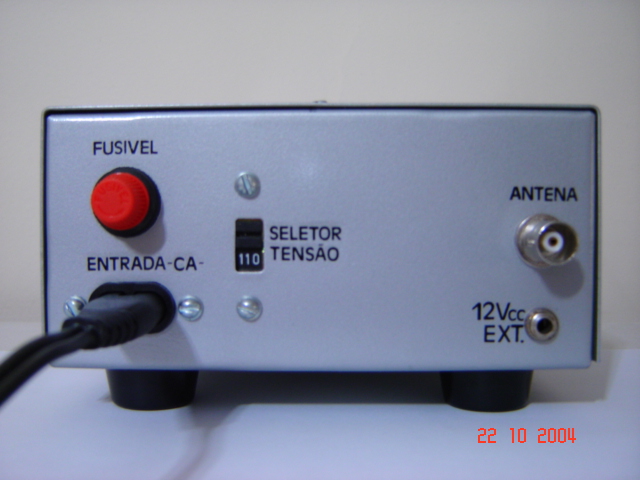

TRASEIRA - INCLUÍDO ALIMENTAÇÃO DE 12VCC EXTERNOO PARA USO MÓVEL.

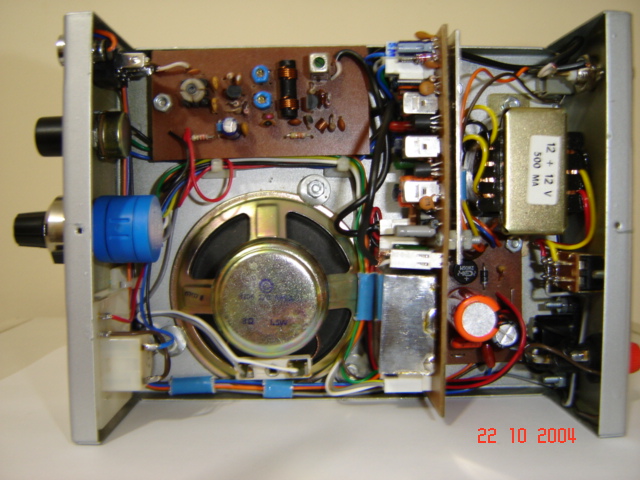

FOTO INTERNA
PLACA DO AMPLIFICADOR DE RF, FILTRO PASSA FAIXA COM ACOPLAMENTO CRÍTICO E MIXER
FONTE DE ALIMENTAÇÃO

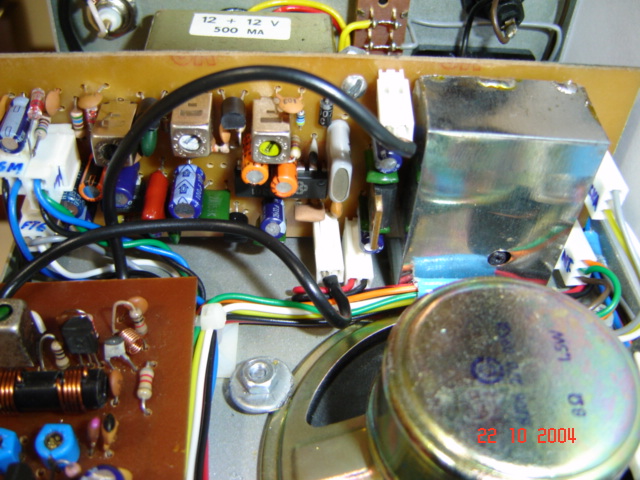

PLACA COM VCO (MONTADO COM BLINDAGEM), FI DA PRIMEIRA CONVERSÃO "10,7 MHZ" UTILIZANDO O CI MC3357, FI DA SEGUNDA CONVERSÃO "455KHZ" UTILIZANDO AS TRADICIONAIS BOBINAS TOKO, E AMPLIFICADOR DE ÁUDIO UTILIZANDO O CI LM386.
DIAGRAMA EM BLOCOS

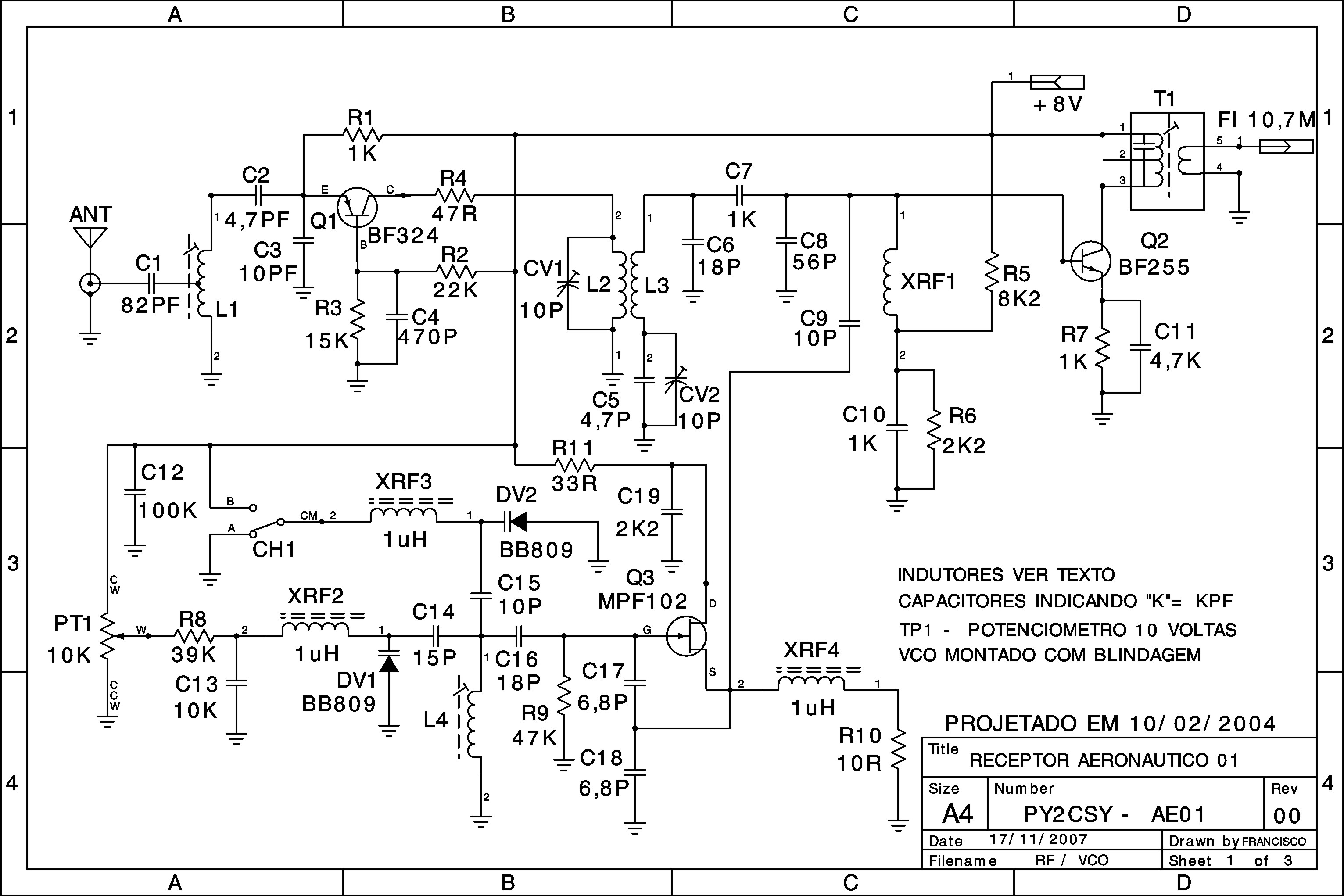

Esquemas
