15EL MOD-MHZ GANHO 16.76 dbi F/B-38.70 EM 144.100

DIMENSÕES DA ANTENA (mm) POS ESPAÇAMENTO TAMANHO ELEMENTO DIAMETRO R 0 1016 3/8''(9,5 mm) EA1 305 938 1/2"(12,7 mm) EA2 350 938 1/2"(12,7 mm) D1 605 958 3/8''(9,5 mm) D2 1069 927 3/8''(9,5 mm) D3 1546 915 3/8''(9,5 mm) D4 2129 906 3/8''(9,5 mm) D5 2822 897 3/8''(9,5 mm) D6 3579 885 3/8''(9,5 mm) D7 4424 873 3/8''(9,5 mm) D8 5310 865 3/8''(9,5 mm) D9 6188 857 3/8''(9,5 mm) D10 7115 844 3/8''(9,5 mm) D11 8028 830 3/8''(9,5 mm) D12 8964 817 3/8''(9,5 mm) D13 9785 812 3/8''(9,5 mm)

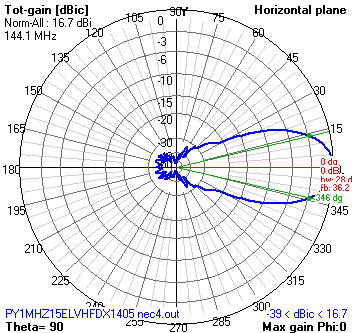

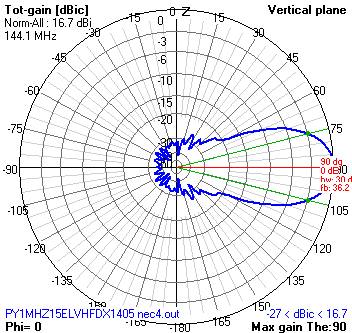

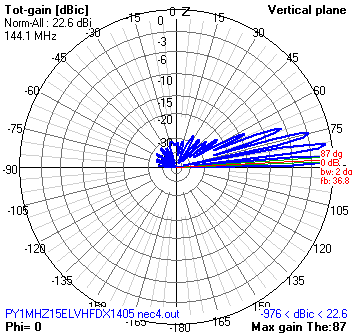

DIAGRAMAS DE IRRADIAÇÃO HORIZONTAL VERTICAL GANHO 10 METROS SOLO GAIN/F/B SWR/REF

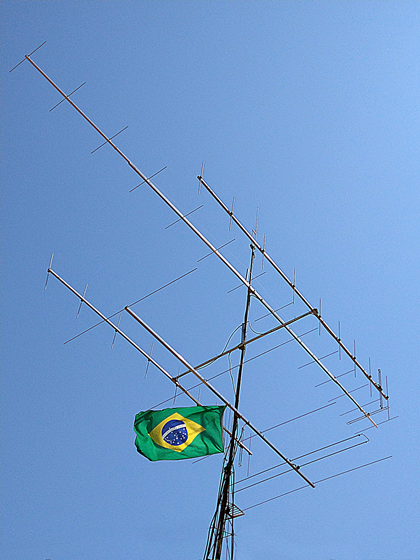

4X15 ELEMENTOS

 Números calculados em 144.100 MHz

Distância horizontalmente: 4500 mm

Distância verticalmente: 4350 mm

Ganho 22.82dbi f/b-39.3

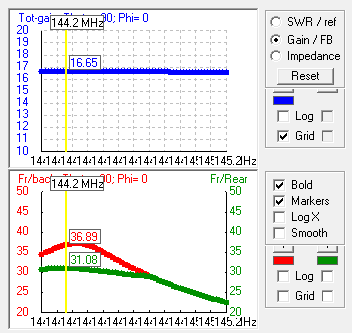

15EL MOD-MHZ GANHO 16.65 dbi F/B-36.89 EM 144.200



DIMENSÕES DA ANTENA (mm) POS ESPAÇAMENTO TAMANHO ELEMENTO DIAMETRO R 0 1020 1/4''(6,35 mm) EA1 305 940 1/2"(12,7 mm) EA2 350 940 1/2"(12,7 mm) D1 607 966 1/4''(6,35 mm) D2 1068 940 1/4''(6,35 mm) D3 1546 927 1/4''(6,35 mm) D4 2130 919 1/4''(6,35 mm) D5 2820 908 1/4''(6,35 mm) D6 3580 897 1/4''(6,35 mm) D7 4420 885 1/4''(6,35 mm) D8 5305 877 1/4''(6,35 mm) D9 6180 869 1/4''(6,35 mm) D10 7105 849 1/4''(6,35 mm) D11 8045 843 1/4''(6,35 mm) D12 8975 829 1/4''(6,35 mm) D13 9765 825 1/4''(6,35 mm)

DIAGRAMAS DE IRRADIAÇÃO HORIZONTAL VERTICAL GANHO 10 METROS SOLO GAIN/F/B SWR/REF

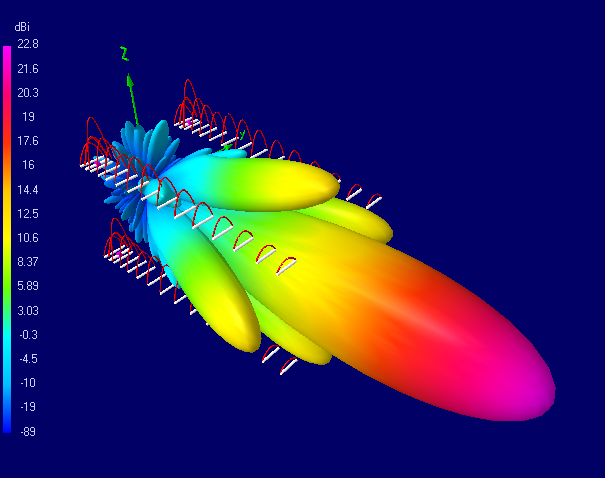

4X15 ELEMENTOS

 Números calculados em 144.100 MHz

Distância horizontalmente: 4500 mm

Distância verticalmente: 4350 mm

Ganho 22.72dbi f/b-38.2

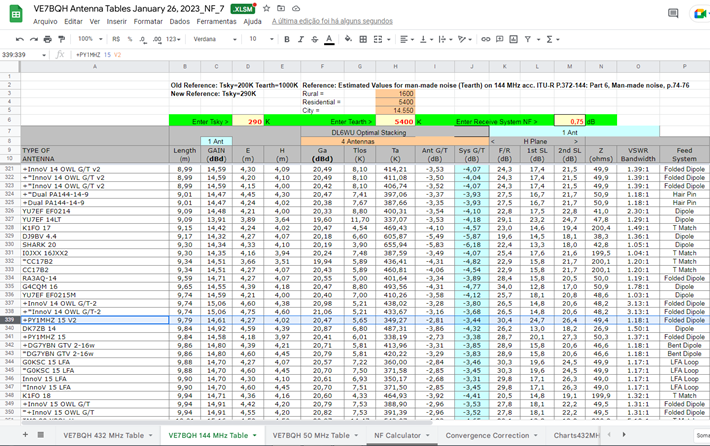

TABELA VE7BQH
