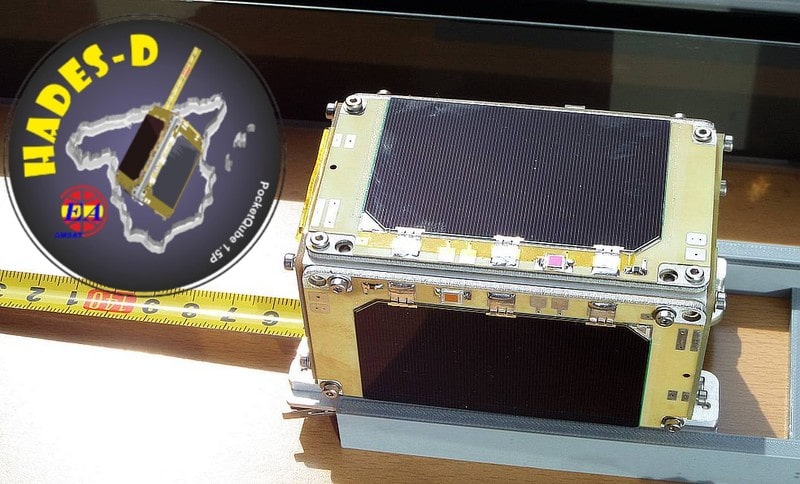

O HADES-D (AM1HAD) também conhecido como HYDRA-1 é um pocketQube 1.5P (8x5x5cm) que foi lançado na missão Transporter-9 da SpaceX no dia 11/11/2023 por um Falcon-9.
O HADES-D é operado pela AMSAT da Espanha (AMSAT-EA) e foi construido em parceria com a Hydra Space. O HADES-D foi designado como SO-121 (Spain-OSCAR 121) pela AMSAT e se destaca por ser o primeiro repetidor FM montado em uma plataforma PocketQube, a menor norma de tamanho para satélites.
Atualmente (23/09/2024) o HADES-D está posicionado em uma órbita com 412Km de perigeu e inclinação de 97 graus. O pequeno satélite transmite nas seguintes frequências :
✅- Operante ❌- Inoperante ⚠️- Sem mais informações
O repetidor voz FM do HADES-D opera com o uplink na frequência de 145.875 MHz e downlink em 436.666 MHz (algumas observções feitas por vários radioamadores apontam um shift para 436.663,5 MHz). O transponder FM desce com uma potência de 40mW (um verdadeiro satélite QRP) e o Beacon em FSK-CW e FSK-50 bps descem com aproximadamente 250mW.
Existem 10 tipos de pacotes que o HADES-D faz em FSK-50 bps. Veja cada uma delas abaixo :
Além desses pacotes temos o Beacon em FSK-CW e o Transponder em FM
No dia 12/09/2024 as 13:29UTC (10:29BRT) eu recebi o beacon em FSK-50 bps do HADES-D :

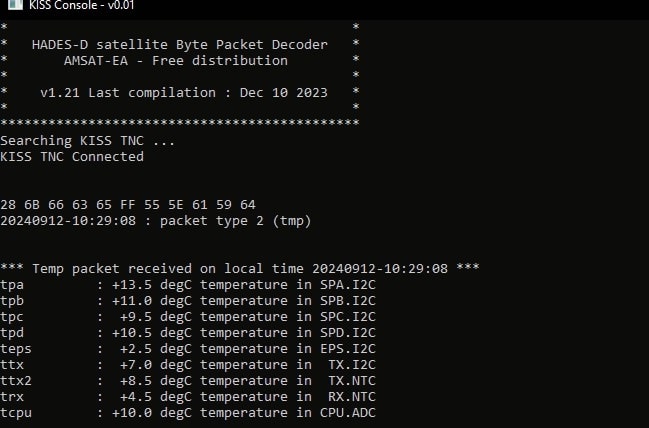

Os dados demodulados desse beacon foram esses :

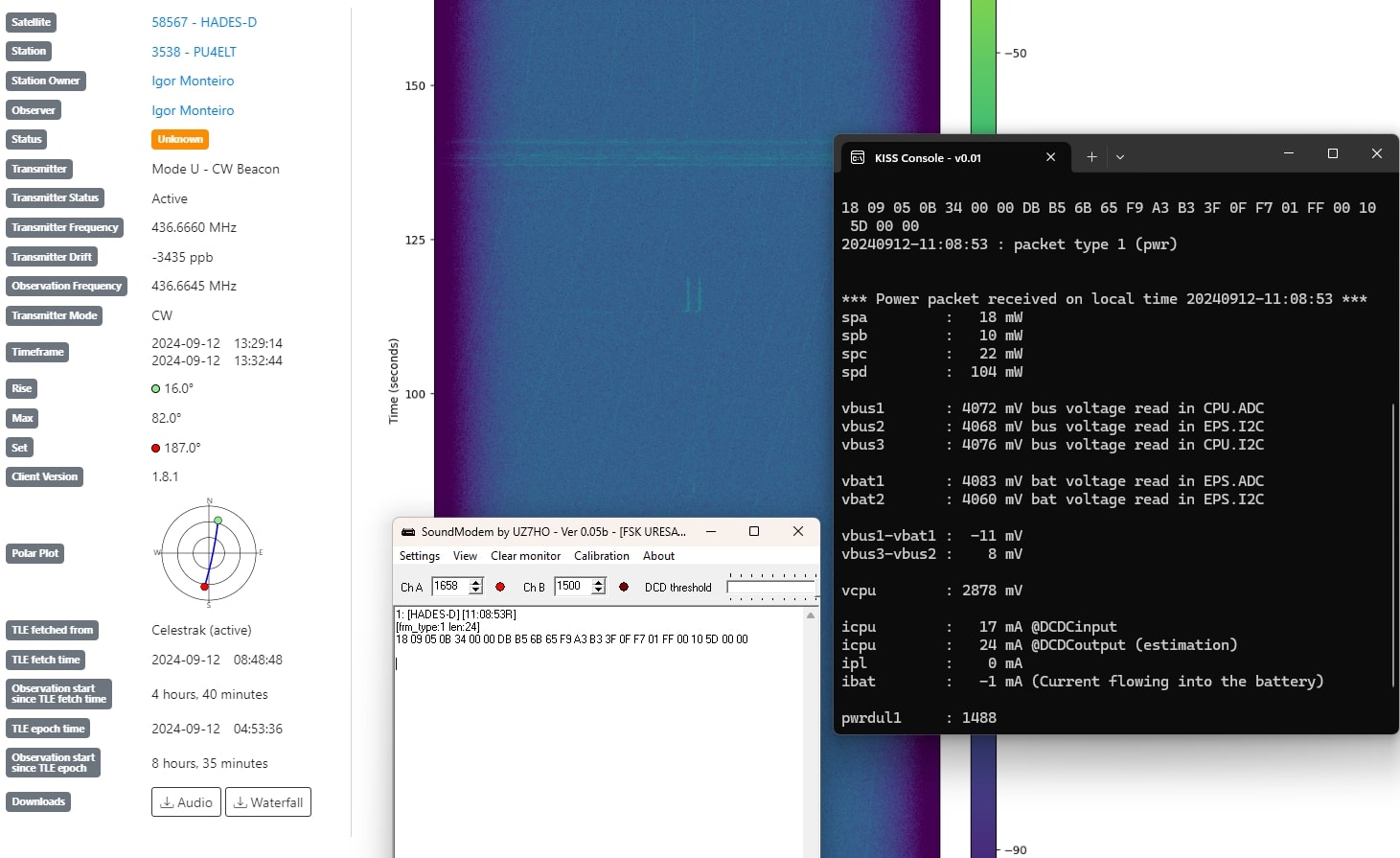

Infelizmente eu não consegui decodificar todos os pacotes de telemetria do satélite usando a minha estação portátil pois o doppler me dificultou com a decodificação do sinal. Por sorte eu também agendei a mesma passagem na minha estação SatNOGS e eu consegui decodificar um outro beacon em FSK-50 bps usando o áudio gerado pela minha recepção usando a estação SatNOGS :

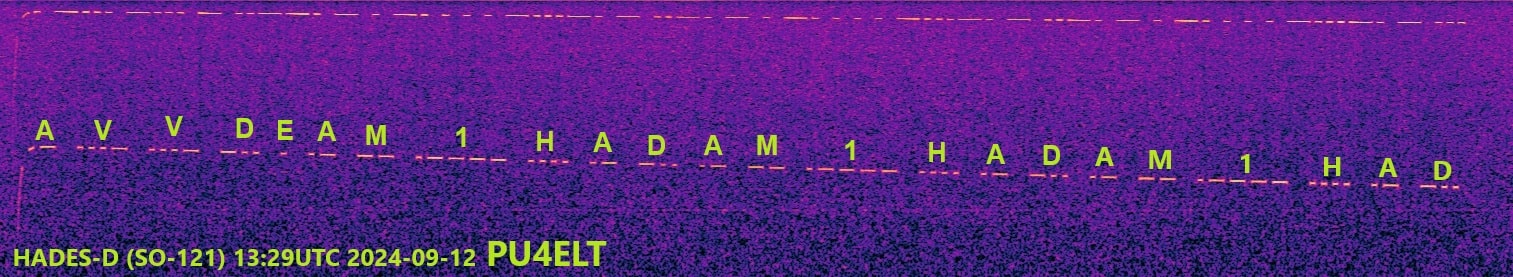

Talvez você nunca tenha ouvido falar em FSK-CW. Ao invés de ativar/desativar a portadora (o que acontece em uma transmissão em CW) no FSK-CW a portadora é sempre ativada enquanto enquanto durar a transmissão. No caso do HADES-D existe um deslocamento de aproximadamente 10 kHz nas lacunas entre os • e os ─ do CW. Veja abaixo a minha recepção também feita na passagem do dia 12/09/2024 as 13:29UTC (10:29BRT). O mesmo dia da recepção do beacon em FSK-50 bps.
Este beacon em FSK-CW é transmitido a cada 5-6 minutos.
O HADES-D tem um beacon de voz que transmite em 436.663,5 MHz. Uma voz feminina diz duas vezes o callsing do satélite "AM1HAD AM1HAD". No dia 29/10/2024 as 23:03BRT (30/10/2024 02:03UTC) eu recebi o beacon de voz do HADES-D com certa qualidade. Veja o vídeo abaixo :
Com já mencionado o HADES-D é um verdadeiro satélite QRP pois desce com 40mW no seu transponder FM. É lógicamente mais complicado de fechar um QSO nesse satélite devido a essa potência de TX mais não é impossível. No dia 14/05/2024 as 13:36UTC (10:36BRT) eu fiz o meu primeiro QSO no HADES-D usando uma yagi com 7 elementos para UHF e 3 para VHF (Montada no mesmo boom) e os 5W do Yaesu FT-60R. Quem estava do outro lado era o Edgard PU5UEL. Veja abaixo um vídeo com o áudio do QSO :
Perceba a minha voz no fundo do áudio pois eu estava gravando o som do auto falante do FT-60R.
Veja abaixo o cartão eQSL do PU5UEL :
No dia 04/12/2024 eu recebi este belo cartão QSL pela recepção feita no dia 12/09/2024 :
