O WeFAX é um resultado final das transmissões RádioFAX (Criado na década de 20), que foi muito usado para transmitir jornais no final da década de 30. Normalmente, essas transmissões utilizavam estações em MW e não foram um grande sucesso devido ao preço se comparado aos jornais de papel impresso da forma tradicional. Posteriormente, foi muito utilizado na Segunda Guerra Mundial para transmitir mapas, imagens de inteligência e dados meteorológicos, facilitando o planejamento estratégico e a coordenação de operações militares.

Inicialmente, utilizavam máquinas com um tambor giratório revestido com um material sensível à luz para receber e registrar as imagens transmitidas. Com o avanço da tecnologia, esse processo foi sendo atualizado.

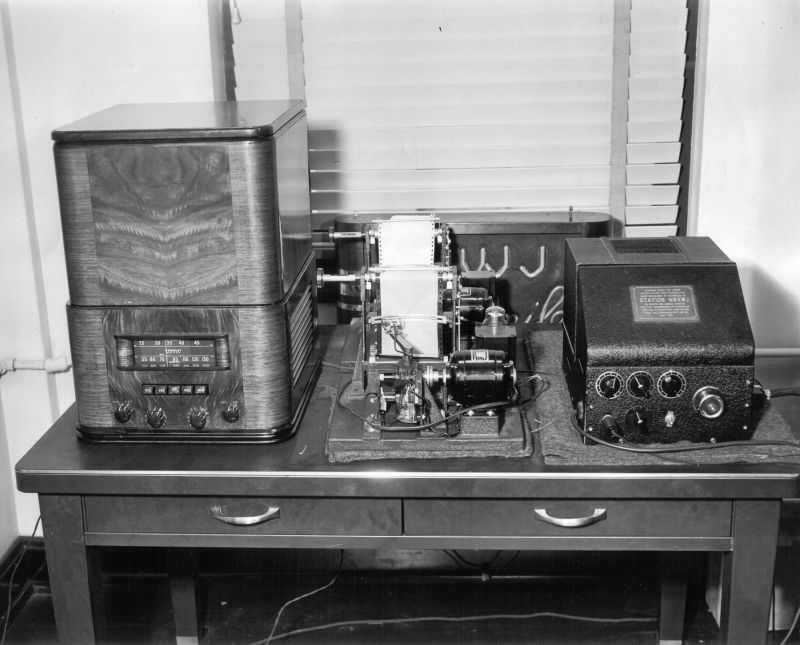

Máquina a tambor

O RádioFAX começou a ser utilizado na década de 50 para transmitir mapas meteorológicos nos EUA, inicialmente utilizando linhas terrestres e posteriormente usando HF para as transmissões. O uso das transmissões via rádio facilitou o acesso para embarcações e aeronaves, permitindo que recebessem informações atualizadas sobre as condições meteorológicas.

Máquina de WeFAX atual

Existem dois modos utilizados para as transmissões, o IOC576 e o IOC288. Veja abaixo as diferenças:

O IOC576 ("Image Oriented Communication 576") tem uma resolução mais alta, transmitindo imagens com uma resolução vertical de 576 linhas. Esse modo é ideal para cartas meteorológicas detalhadas, fornecendo uma imagem mais precisa e rica em informações, o que é essencial para análises meteorológicas detalhadas e navegação de alta precisão.
O IOC288 ("Image Oriented Communication 288") tem uma resolução vertical menor, com 288 linhas. Esse formato é mais eficiente em termos de largura de banda e é frequentemente usado para transmissões onde uma resolução mais baixa é aceitável, como para mapas meteorológicos gerais e dados de condições atmosféricas menos detalhados.

De forma geral, o modo mais utilizado para as transmissões WeFAX é o IOC576.

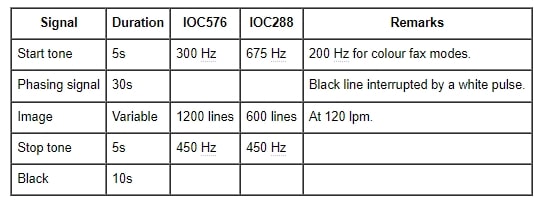

Imagem mostrando as diferenças entre os modos IOC288 e IOC576

Outro fator importante é a velocidade das linhas de transmissão (LPM, "lines per minute"). Normalmente, as transmissões WeFAX são feitas usando 120 LPM, mas existem várias velocidades: 60, 90, 100, 120, 180 e 240 LPM.

O WeFAX é transmitido em SSB. No processo, o sinal oscila para cima ou para baixo por uma quantidade específica para representar pixels brancos ou pretos, enquanto variações menores são interpretadas como diferentes tons de cinza. Com a sintonia adequada (1,9 kHz abaixo da frequência atribuída para USB e acima para LSB), o sinal apresenta características semelhantes ao SSTV, com o preto situado em 1,5 kHz e o pico branco em 2,3 kHz.

Imagem da estação NMF em 9110KHz (4kW) recebida por mim

Na grande maioria das vezes, utilizo o meu setup de antena Loop Magnética ativa + RTL-SDR V3 para receber as imagens WeFAX, mas também posso utilizar receptores portáteis para receber as imagens.

Existem várias estações que transmitem WeFAX. NESTE PDF você pode encontrar mais detalhes sobre as frequências, potência de transmissão, horários e mais algumas informações úteis.
