Le tranceiver Bosch KF-163 est un tranceiver VHF/FM. Il se compose d'un module principal sur lequel vient se raccrocher, soit un système simplify; de "micro-haut-parleur", soit une façade de commande plus élaborée, et plus traditionnelle aussi.

Le KF-163 fonctionne avec des frequences pré-programme es dans une matrice de diodes.

5 paires de canaux émission / réception au maximum peuvent être programmées.

On trouve des KF-163 avec des synthétiseurs au pas de 12.5 KHz d'autres au pas de 20KHz. De même ils peuvent selon le modèle sortir une puissance de 12 ou 25Watts. Ces caractéristiques sont notées en clair sur la façade avant du poste.

L'expérience montre qu'un modèle donné pour 12W sort facilement 20W max. Je suppose que le modèle 25W doit flirter avec les 35-40W à son réglage maximum.

Le KF-163 fonctionne dans la bande VHF (136-174MHz), mais ses circuits d'entrée doivent êtres adaptés selon de la portion de bande dans lequel ils travaillent : 136-156 ou 146-174 MHz. Pour cela, il faut modifier les 8 condensateurs d'accord des circuits d'entrée. (Pour une utilisation APRS, cette modif n'est pas utile car le ré cepteur, (pas forcément obligatoire), est suffisamment sensible encore sans modif, pour commander efficacement le "buzy" du module APRS.

A noter qu'il existe aussi le KF-453, qui est la version UHF du KF-163.

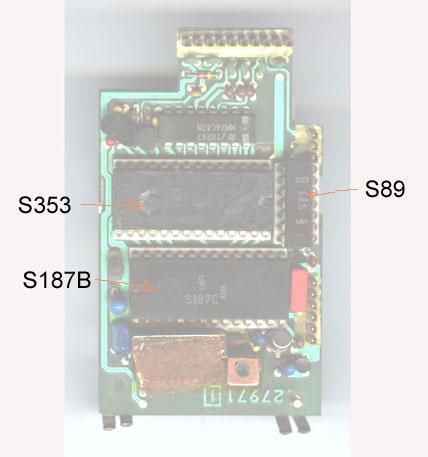

1/ Il faut programmer le synthé sur une frequence; soit en cre ant une matrice de diodes discrêtes (1N4148), soit, s'il reste encore des canaux libres, en programmant la matrice existante S353.

2/ Il faut ensuite régler le synthé pour qu'il se verrouille correctement.

A) Soit le poste est configuré en monocanal, avec un "micro-haut-parleur" simple, alors la fréquence est définie en coupant certaines pistes du circuit imprimé. (Les 3 pistes étant mises à la masse à l'intérieur du "micro-haut-parleur", la piste coupée impose un niveau haut sur l'entrée du MM74C42).

B) Soit le poste est "monte" avec un micro-haut-parleur possedant une commande de canaux (rar), ou bien une facade avant volume, et la commande canal se fait par un rotacteur.

Dans ces derniers cas, les trois pistes doivent être intactes… et c'est un commutateur qui donne les bons signaux au circuit MM74C42.

Ces signaux sont codés BCD (binaire codé décimal). On utilise les poids 2-4-8. (points rouge-bleu-jaune sur l'image).

Le poids binaire 1 sert à la commutation émission/réception. Canal X en RX , canal X+1 en TX, et c'est la commande PTT qui est appliquée comme poids binaire 1.

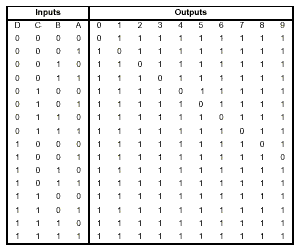

Brochage et table de vérité du circuit MM74C42. les 3 signaux de commande de canaux arrivent sur les pin B-C-D.

La commande de PTT arrive sur A.

La sortie correspondante , niveau 0V sur pin 1 à 11 arrive sur le réseau de diodes S353, et sélectionne la bonne fréquence.

Vue du brochage du S353 (matrice à diode 10 rangs de 16 diodes)

Dans mon cas, je ne vais pas utiliser de micro puisque c'est un module APRS Tinytrack qui va être utilisé.

J'ai donc programme les canaux fixes 4 et 5 RX/TX en coupant la piste "D" jaune du circuit imprime. J'ai choisi 4 et 5 car ce canal était encore vierge dans la matrice S353.

Dans tous les cas, il faut coder les fréquences que l'on va utiliser : C'est très simple.

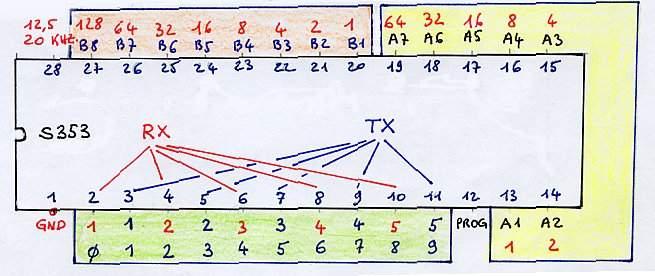

En regardant le dessin de la S353, la zone orange : pin de 20 à 27 sert à coder les mégahertz de la fréquence voulue, tandis que la zone jaune servira à coder les kilohertz /10. Tout ça en BCD.

144 sera codé sur les pin de 20 à 27 et 80 sera codé sur les pin de 13 à 19 (800/10 = 80)

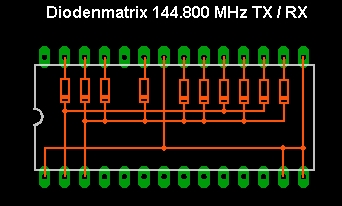

On soudera donc l'anode des diodes sur les pin : 13-14-15-16-18 pour les KHz, et 20-21-22-23-25-26 pour les MHz les cathodes seront reliées et raccordées à la sortie du canal correspondant : pin 11 de la S353 dans mon cas.

Pour la réception, il faut opérer exactement de même, mais en plus, il faut soustraire la valeur de la moyenne fréquence. La MF est de -21.4 MHz sur le KF-163. (Il me semble qu'elle est de +10.7 sur le modè le UHF. A vérifier).

Dans mon cas, 144.800 = 123.400 MHz. Les diodes seront connectées ensembles par leur cathode sur la pin 10 de la S353, et elles seront connectées aux pin : 26-25-24-23-21-20 et 16-18.

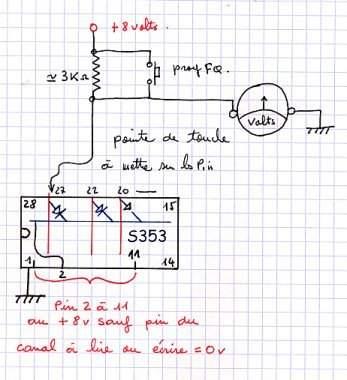

Il faut faire un petit montage pour lire et programmer ce réseau. Voir schéma ci-dessous…

Pour lire le code, il faut alimenter avec du 0v la pin correspondant au canal testé, puis selon le dessin du montage, mesurer la tension sur les sorties 13 à 27 du S353.

Opérer sortie par sortie, et noter l'état du signal : 0V implique une diode présente, +8V implique une diode absente ( ou claquée). Un canal libre se repère à toutes ses sorties à 0Volts.

La programmation d'une fréquence se borne à claquer les diodes non nécessaires, fonction de ce qui a été vu précédement au sujet du codage des fréquences.

Pour ce faire, il faut imposer un courant > 70mA dans la diode, pour brûler le fusible qui lui est attaché.

Selon le schéma, un CC de la résistance ne laisse aucune chance au fusible !

Pas besoin d'un truc compliqué pour lire ou écrire la matrice de programmation.
