Hoge resolutie videogenerator

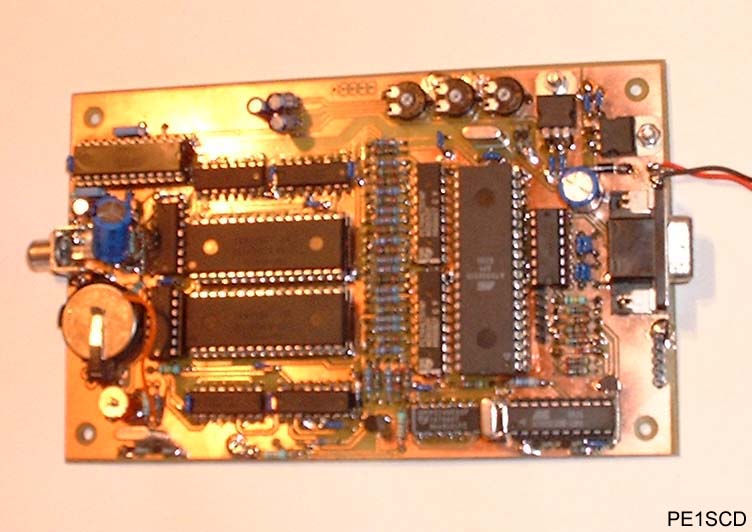

Deze videogenerator is geschikt om plaatjes in hoge resolutie weer te geven op de TV, of natuurlijk als callgever voor ATV.

De videogenerator levert een compleet composiet PAL videosignaal. Er is tevens ook nog de mogelijkheid om een externe kleuren encoder  erop aan te sluiten mocht dit gewenst zijn.

Er zijn 2 modes beschikbaar namelijk:

- 1 plaatje met een resolutie van 625x576 beeldpunten met 32768 kleuren.

- 2 plaatjes met elk een resolutie van 625x288 beeldpunten met 32768 kleuren.

Plaatjes worden ingeladen via de seriële poort van de computer met behulp van een speciaal voor dit doel geschreven programma.

Het programma heeft de mogelijkheid om bitmap en JPEG bestanden in te laden en naar de videogenerator te sturen.

De software zal binnenkort beschikbaar zijn op deze website.

De schakeling maakt gebruik van 2 x 4 Megabit SRAM chips die onder spanning worden gehouden door een batterij zodat het plaatje gewoon bewaard blijft wanneer de spanning uitgeschakeld wordt. De synchronisatie signalen worden opgewekt door een AT90S1200 microcontroller en de overige besturing is de taak van een AT90S8515 microcontroller. Voor de kleuren encoder is gekozen voor een CXA1645. Dit IC heeft naast een paar externe condensatoren en een paar weerstanden geen delay line en filter nodig.

Het ontwerp zal binnenkort in het tijdschrift 'Elektuur' verschijnen. Voor die tijd zal er nog geen programma en schema beschikbaar zijn.
