ATMEL UNI-TX besturing





Met deze universele besturing is het mogelijk om Uni-TX blikje van PE1CHY te gebruiken voor 23cm, 13cm en 3cm. Deze besturing bied ook de mogelijkheid om gebruik te maken van zenders die in plaats van een TSA5055 een TSA5511 als pll IC aan boord hebben.

Bij 3cm kan gekozen worden voor:

-    23cm stuurzender met 8 voudiger

-    13cm stuurzender met 4 voudiger

-    mixerzender



avruni-tx_v100.hex                 Hex file voor de AT90S1200

controlsch.gif                          Schema van de hoofd print

controlpcb.pdf                         Print layout van de hoofd print

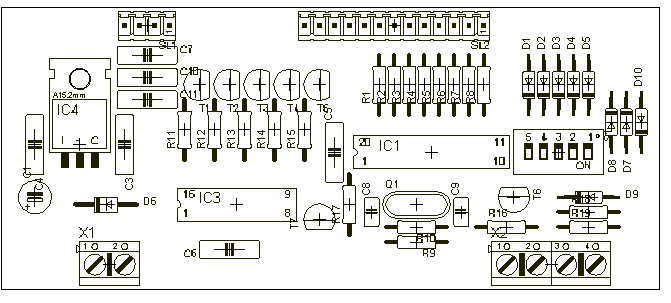

controlop.gif                            Componenten opstelling van de hoofd print

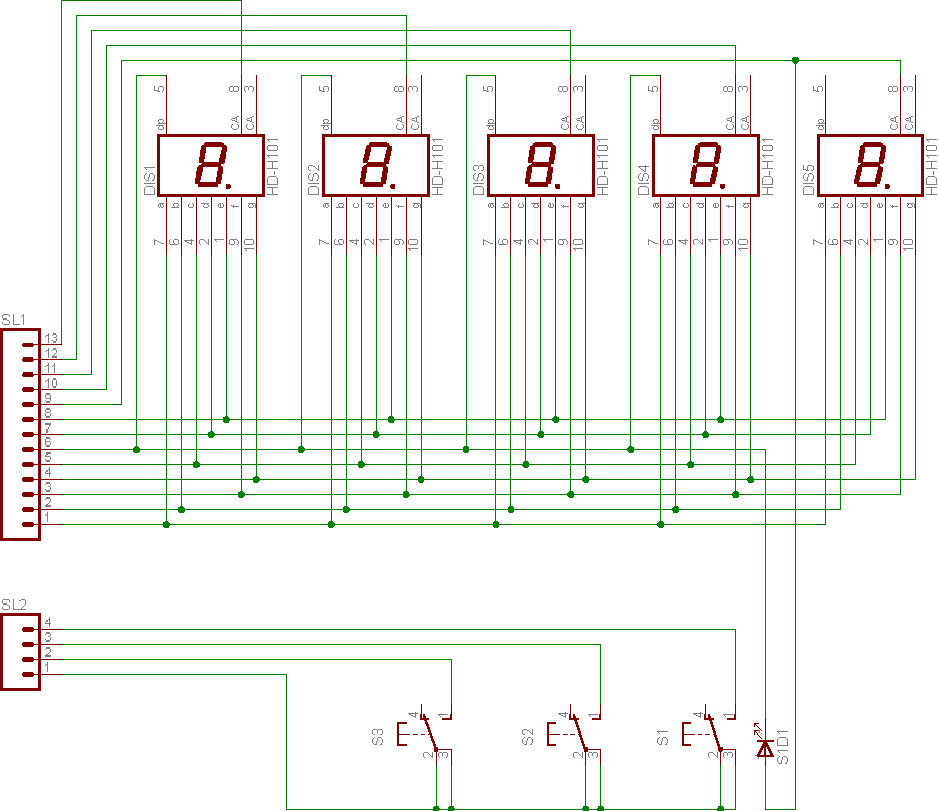

dispsch2.gif                            Schema van display print

disppcb2.pdf                           Print layout van de display print

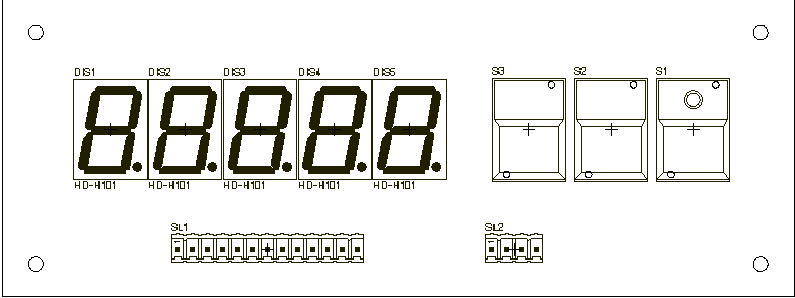

dispop2.gif                              Componenten opstelling van de display print

partlist.txt                                 Componenten lijst van de hoofd en de display print

LET OP!! De display print is opnieuw ontworpen doordat de gebruikte displays moeilijk verkrijgbaar zijn, hieronder nog de oude display printen

dispsch.gif                                Schema van de oude display print

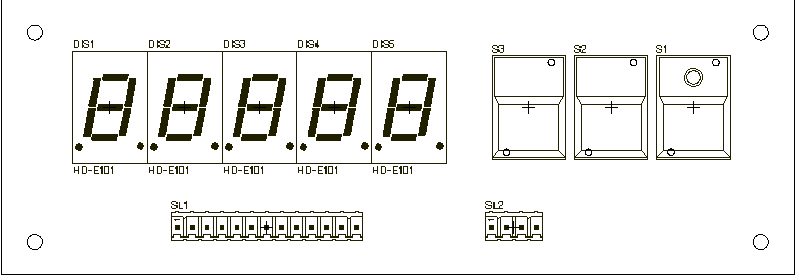

dispop.gif                                 Componenten opstelling van de oude display print

disppcb.pdf                              Print layout van de oude display print



De microcontroller kan eenvoudig geprogrammeerd worden met bijvoorbeeld het programma PonyProg. Dit programma en de informatie over een programmer is te vinden op http://www.lancos.com



Bouw en in bedrijf stellen

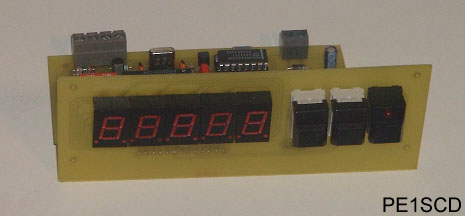

Wanneer de alle componenten op de printen gesoldeerd zijn en de microcontroller van software voorzien is, kunnen de printen eenvoudig met een pin header met een 90 graden hoek aan elkaar gemaakt worden of men kan gebruik maken van draad.

Zet daarna alleen schakelaar 2 op de dipswitch op on.

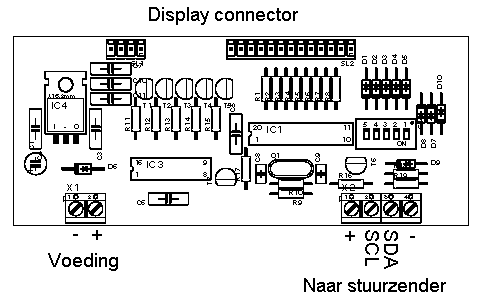

Vervolgens kan de voeding aangesloten worden aan de 2 polige printkroonsteen (zie hieronder)









De voedingspanning mag ergens liggen tussen 9 en 18 volt.

Wanneer alles goed is en de dipswitches staan allemaal uit dan komt er op het display de melding 5055 te staan. Nu kan met de UP/DOWN toetsen het PLL type gekozen worden 5055 staat voor TSA5055 of soort gelijke en 5511 staat voor TSA5511 of soort gelijke.

.

Wanneer men de zender voor een andere band gaat gebruiken moeten  de dipswitches ingesteld worden  volgens de onderstaande tabel. Als men de bandgrenzen wil instellen moet er rekening mee gehouden worden dat de juiste mode met dipswitch 1 en 2 ingesteld wordt.

Standaard zijn de bandgrenzen ingesteld op de bandgrenzen van de amateur-band.





1 2 3 4 5 Omschrijving
OFF OFF OFF OFF OFF PLL type instellen (TSA5055 en TSA5511
OFF OFF ON OFF OFF 13 cm zender
OFF ON OFF OFF OFF 23 cm zender
OFF ON ON OFF OFF 3 cm mixerzender
ON OFF OFF OFF OFF 3 cm zender met 4 voudiger
ON OFF ON OFF OFF 3 cm zender met 8 voudiger
X X X OFF OFF Normaal bedrijf
X X X OFF ON Laagste frequentie instellen
X X X ON OFF Hoogste frequentie instellen
OFF ON ON ON ON Local oscillator instellen bij mixerzender

X = maakt niet uit
