Voedingseenheid
Deze voedingseenheid past ook wat uiterlijk en afmetingen betreft
bij de mengeenheden NL7305, enz.

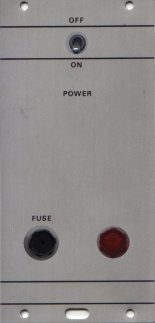

Op de frontplaat bevinden zich een netschakelaar, een zekeringhouder
en een neonlampindicator.
De aansluitingen, ook die van het netsnoer, worden op het printplaatje
gemaakt via aansluitblokjes met schroefverbindingen zodat ook
deze eenheid gemakkelijk uitwisselbaar is.
Uitgangsspanning: 24 Volt, stroomafname: max 200 mA.
Ten behoeve van het niveaumeter lampje van de eenheid NL7314,
is er ook 6,3 Volt wisselspanning ca. 50 mA beschikbaar.
Zeer effectieve spanningsstabilisatie door speciaal hiervoor
ontwikkelde geintrigeerde schakeling.
Silicium vermogenstransistor.
Bestand tegen kortsluiting en tijdelijke overbelasting van de
gelijkspanningsuitgang.
Netspanning 220 Volt wisselspanning.
Afmetingen indicatieplaat 133x63 mm. Inbouwdiepte 60 mm.
Philips Onderdelenpakket NL3719 f 108,-
